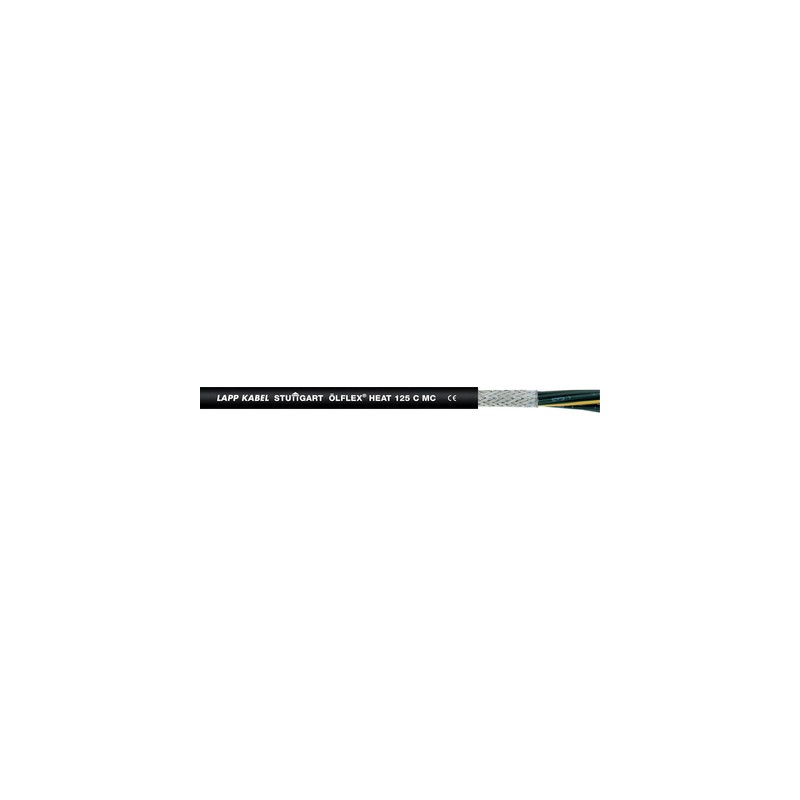

1024409 LAPP ÖLFLEX CALORE 125 C MC 4G0,75

Vantaggi

• Per la sicurezza in ambienti ad elevata concentrazione di persone
• Riduzione della propagazione di incendi, della densità di gas di combustione e della relativa tossicità in caso di incendio
• Riduzione dei danni causati da incendi a edifici e mezzi di esercizio dovuti alla formazione di gas tossici
• Certificato per applicazioni marine
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici

Applicazione

• Adatto per l'impiego all'esterno
• Per il cablaggio o il collegamento di luci, impianti di riscaldamento, sistemi di comando e distributori nella costruzione di macchine, impianti e apparecchi
• Utilizzo in sistemi di trasporto e per esterni
• Avvolgimenti, elettromagneti, pompe, impianti elettrici
• Impianti di trattamento aria, per aria compressa, tecnologie per il riscaldamento e condizionamento

Caratteristiche del prodotto

• Bassa emissione di gass tossici e corrosivi:
  - Privo di alogeni IEC 60754-1
  - Assenza di gas corrosivi IEC 60754-2
  - Bassa emissione di fumi IEC 61034-2
  - Bassa tossicità EN 50305
• - Autoestinguenza:
  - IEC 60332-1-2, IEC 60332-3-22, IEC 60332-3-24 e IEC 60332-3-25
  - NF C 32-070 (C1)
  - NF-F 16-101 (Class C)
• Resistente agli oli secondo IEC 60227-1 (ST9) e EN 50264-1 (EM104)
• Resistente ai raggi UV secondo ISO 4892-2
• Resistente all'ozono secondo EN 50396

Norm references / Approvals

• Certificato DNV GL
• Secondo EN 50525-3-21 e EN 50525-3-41

Costruzione

• Fili sottili di rame stagnato
• Isolamento in copolimero poliolefinico reticolato per irradiamento
• Conduttori cordati a strati concentrici
• Schermatura in calza di rame stagnato
• Guaina esterna: copolimero poliolefinico reticolato per irradiamento, nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Colorato secondo VDE 0293-308, vedi tabella T9 o nero con numerazione bianca
• vedi tabella articolo sotto

Resistenza specifica dell’isolamento

• >2 TOhm x cm

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• Fino a 1,0mm² U₀/U 300/500 V
  Da 1,5 mm² U₀/U 450/750 V
• Da 1,5 mm² U₀/U 0,6/1kV in posa fissa e protetta

Tensione di prova

• C/C 4000 V, C/S 2500 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -35 °C a +120 °C
• Posa fissa : da -55°C a +125°C
  Per brevi periodi (3.000h): fino a +145°C
