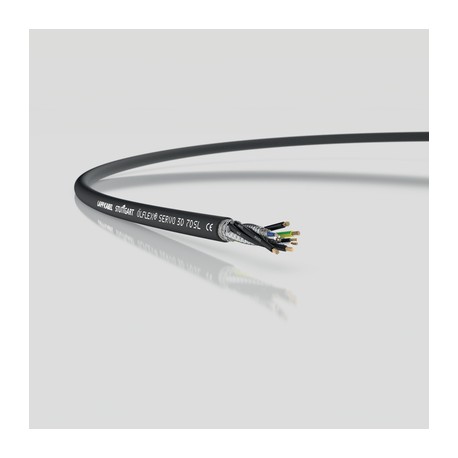

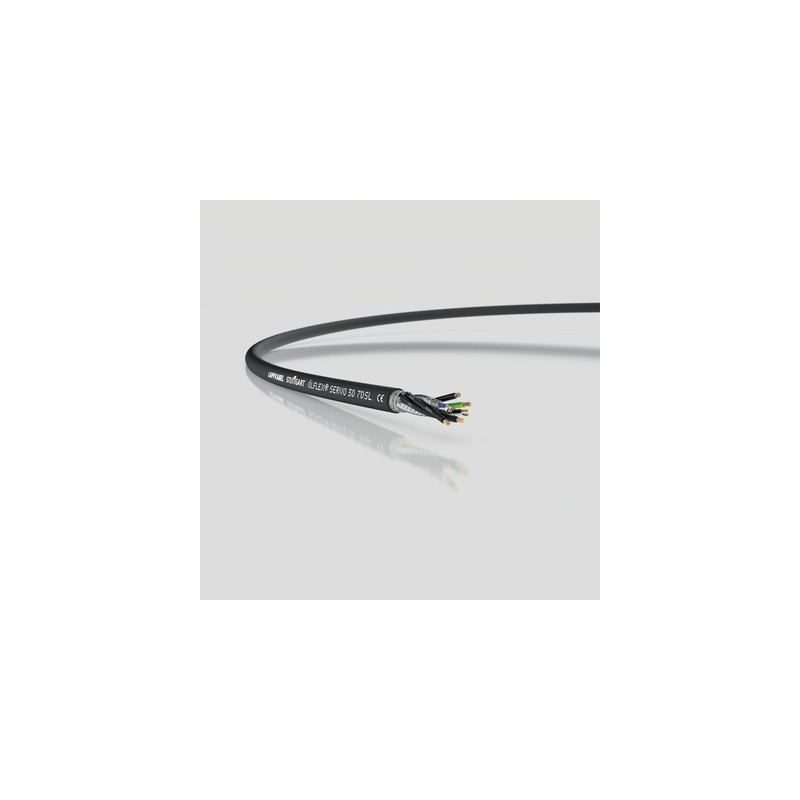

1023353 LAPP ÖLFLEX SERVO 3D 7DSL 4G2,5+(2x1)+(2x22 A

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Un solo cavo per la connessione tra motore ed azionamento. Invece del cavo per encoder, questo cavo integra una coppia DSL per la retroazione.
• Costi di cablaggio ridotti
• Spazio e peso ridotti grazie alla composizione ibrida del cavo
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

• Cavo di collegamento tra l'azionamento e il motore
• In robot industriali, parti di macchine in movimento o catene portacavi
• Impianti automatici di movimentazione
• Per zone bagnate di macchine utensili e linee di transfer
• Adatto alla posa in guaine per robotica e per l’impiego in robot cartesiani
• In ambienti interni ed esterni

Caratteristiche del prodotto

• Elevata resistenza agli oli
• Resistente all'abrasione e al taglio
• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Flessibile alle basse temperature
• A bassa capacità

Norm references / Approvals

• UL AWM Style 21223
  cRU AWM I/II A/B FT1
• UL File No. E63634
• Costruito per max 5 milioni cicli di torsione
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Conduttore in fili sottili di rame nudo (cavi di alimentazione e coppia di controllo) o conduttore in fili sottili di rame stagnato a 19 fili (coppia di dati)
• Isolamento del conduttore: polipropilene (PP) ovvero etilene propilene fluorurato (FEP)
• Conduttori di potenza con coppia di conduttori di controllo a schermatura separata cordati assieme a coppia dati
• Nastratura con pellicola speciale
• Schermatura in fili di rame stagnato avvolti a spirale
• Nastratura con nastro PTFE
• Guaina esterna in PUR nera (simile RAL9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
• Coppia dati: bianco, blu
  Coppia comando: nero, bianco

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6
• Coppia dati DSL: 19 fili

Torsione

• Carico massimo di torsione ± 180 °/m

Raggio minimo di curvatura

• Mobile: 10 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• Conduttori di potenza e controllo:
  IEC: U₀/U: 600/1000 V
  Coppia dati UL: 600 V

Tensione di prova

• Potenza e controllo: 4 kV
  Coppia di dati: 1kV

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +80°C
• Posa fissa: da -50°C a +80°C
