1023274 LAPP ÖLFLEX SERVO FD 7DSL 4G1+(2x0,75)+(2x...

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Un solo cavo per la connessione tra motore ed azionamento. Invece del cavo per encoder, questo cavo integra una coppia DSL per la retroazione.
• Costi di cablaggio ridotti
• Spazio e peso ridotti grazie alla composizione ibrida del cavo
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

• Ingegneria dell'automazione
• Cavo di collegamento tra l'azionamento e il motore
• Per catene portacavi o parti di macchine in movimento
• Per macchine automatiche
• Per zone bagnate di macchine utensili e linee di transfer

Caratteristiche del prodotto

• Lunghezza di trasmissione DSL massima: 100m
• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Materiali privi di alogeni
• A bassa capacità
• Resistente agli oli

Norm references / Approvals

• UL AWM Style 21223
  cRU AWM I/II A/B FT1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

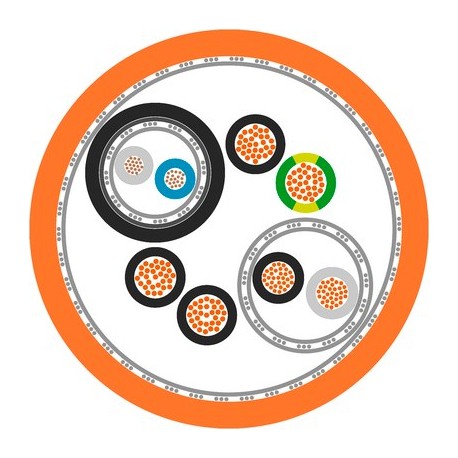

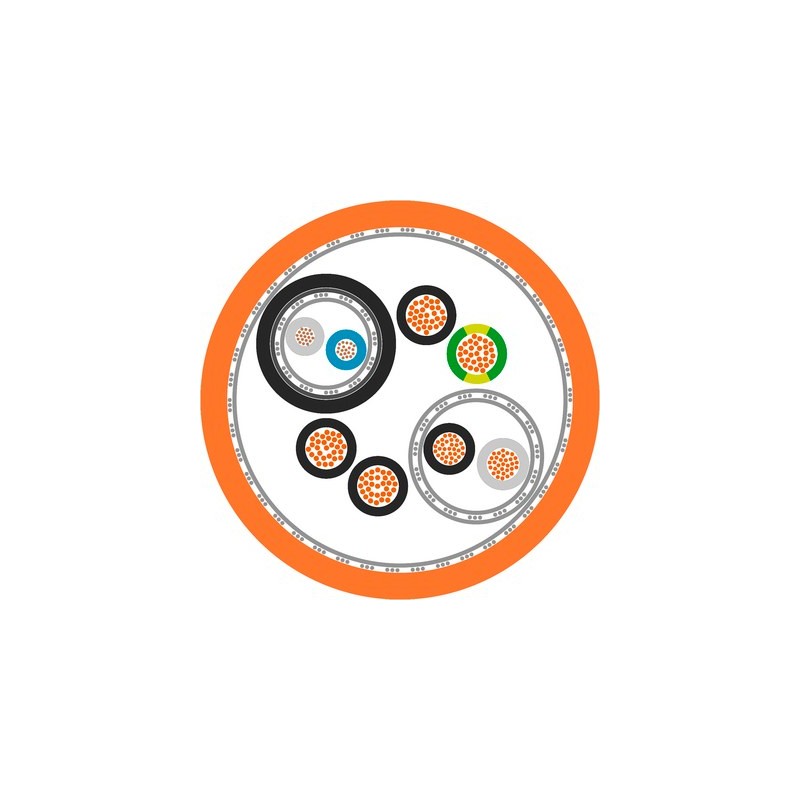

Costruzione

• Conduttore in fili sottili di rame nudo (cavi di alimentazione e coppia di controllo) o conduttore in fili sottili di rame stagnato a 19 fili (coppia di dati)
• Isolamento dei conduttori: polipropilene (PP)
• Costruzione differente per articolo: conduttori di potenza con o senza coppia schermata di controllo e coppia twistata dati DSL
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina in poliuretano (PUR), arancione (RAL 2003)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
• Coppia di segnale: bianco, blu
  Coppia di controllo e comando (opzionale): nero, bianco

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6
• Coppia dati DSL: 19 fili

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• Potenza e controllo:
  IEC: U₀/U: 600/1000 V
  UL: 1000 V
  Coppia di segnale: 300 V

Tensione di prova

• Potenza e controllo: 4 kV
  Coppia di dati: 1kV

Conduttore di terra

• G = con conduttore giallo/verde

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Campo di temperatura

• Posa mobile: -40°C to +90°C (UL: +80°C)
• Posa fissa: da -50°C a +90°C (UL: +80°C)
