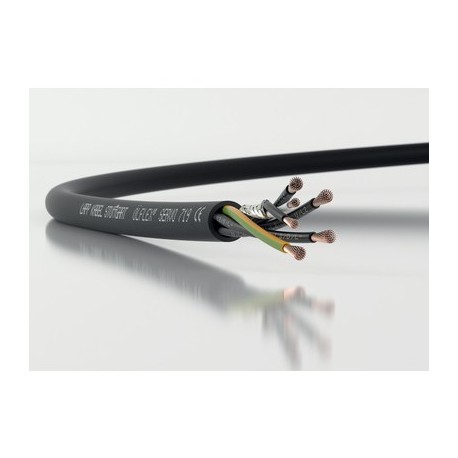

LAPP 1020069 1020069 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1020069 LAPP ÖLFLEX SERVO 719 4G10+(2x1,5)

Riferimento: 1020069

Produttore: LAPP

Descrizione:

ÖLFLEX SERVO 719 4G10+(2x1,5)
ÖLFLEX® SERVO 719

Categorie:

  • cavi/conduttori > cavo conduttore
  • LAPP > ÖLFLEX-SERVO cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Vantaggi

  • Un unico cavo per diversi servizi
  • Cablaggio a lunghe distanze possibile grazie alla bassa capacità del cavo
  • La certificazione multi-standard semplifica la gestione e riduce i costi
  • Il peso e il diametro ridotto del cavo ne permettono l'installazione in spazi ristretti

Applicazione

  • Cavo di collegamento tra l'azionamento e il motore
  • Per posa fissa o movimentazione occasionale
  • Impianti industriali
  • Macchine industriali e macchine utensili
  • Macchine per la stampa

Caratteristiche del prodotto

  • Bassa capacità
  • Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
  • Resistente agli oli

Riferimenti normativi/approvazioni

  • USA: UL AWM Style 2570
    Canada: cUL AWM Style I/II A/B FT1
  • UL File No. E63634

Costruzione

  • Fili sottili di rame nudo
  • Isolamento dei conduttori: polipropilene (PP)
  • Versioni differenti in base all’articolo: conduttori di potenza con o senza 1 o 2 coppie di segnale singolarmente schermate e twistate tra loro a passo corto
  • Guaina esterna in PVC nera (RAL 9005)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
  • Versioni singole-accoppiate: nero; bianco
    Versioni doppie-accoppiate: nero con numeri bianchi 5; 6; 7; 8
    coppie da 0,34mm²: bianco/nero verde/giallo

Cordatura conduttori

  • Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

  • Movimento occasionale: 15 x diametro esterno
  • Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

  • Conduttori di alimentazione e controllo:IEC U0/U: 600/1000 V
  • UL & CSA: 1000 V

Tensione di prova

  • conduttore/conduttore: 4 kV
  • conduttore/schermo: 4 kV

Conduttore di terra

  • G = con conduttore giallo/verde

Campo di temperatura

  • Movimento occasionale: -5°C to +70°C (UL: +80°C)
    Posa fissa: -40°C to +80°C
