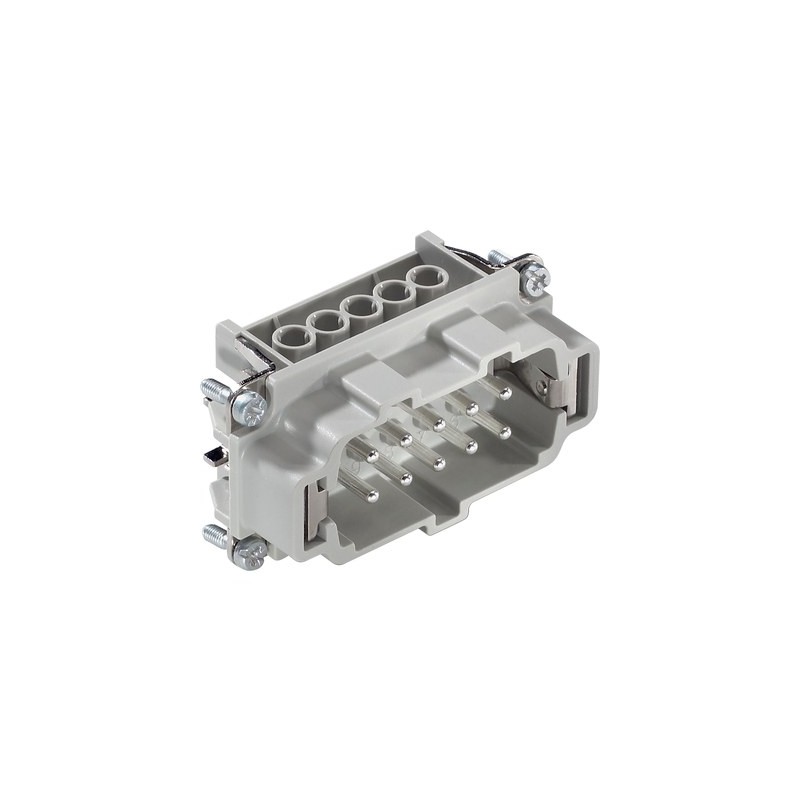

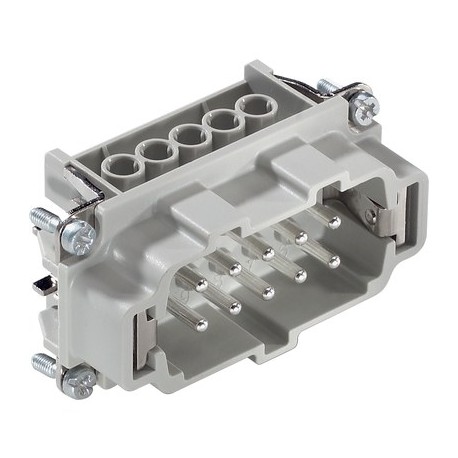

10192100 EPIC H-BE 10 SS LAPP Inserti con morsetto a vite

Vantaggi

• Inserti standard con terminazione a vite, a crimpare, morsetto a molla e push-in
• La possibilità di impiego con tensioni e intensità di corrente elevate e un'eccellente affidabilità caratterizzano la serie EPIC® H-BE.
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Testato UL per l'utilizzo in quadri elettrici a norma UL 508 / UL 2237

Applicazione

• Ingegneria meccanica
• Industria plastica
• Tecnologia per lo spettacolo
• Applicazioni ferroviarie / costruzione di veicoli

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

• IEC: 500 V
  UL: 600 V
  CSA: 600 V

Tensione di prova

• 6 kV

Corrente nominale (A)

• CSA: 16 A
  IEC: 16 A
  UL: 16 A

Grado di inquinamento

• 3

Autoestinguenza

• UL94 V-0

Resistenza di contatto

• < 2 mOhm

Contatti

• lega di rame, argentati

Numero di contatti

• 10 + PE

Tipologia del contatto

• Collegamento a vite: 0,5 - 2,5 mm²

Lunghezza di spelatura (mm)

• 8

Materiale

• Policarbonato PC

Cicli di innesto

• 500

Certificazioni

Campo di temperatura

• da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
