LAPPRettangolare EPIC10170600 EPIC H-BS 6 SS/SO 7-12 DR LAPP Inserti per correnti elevate.

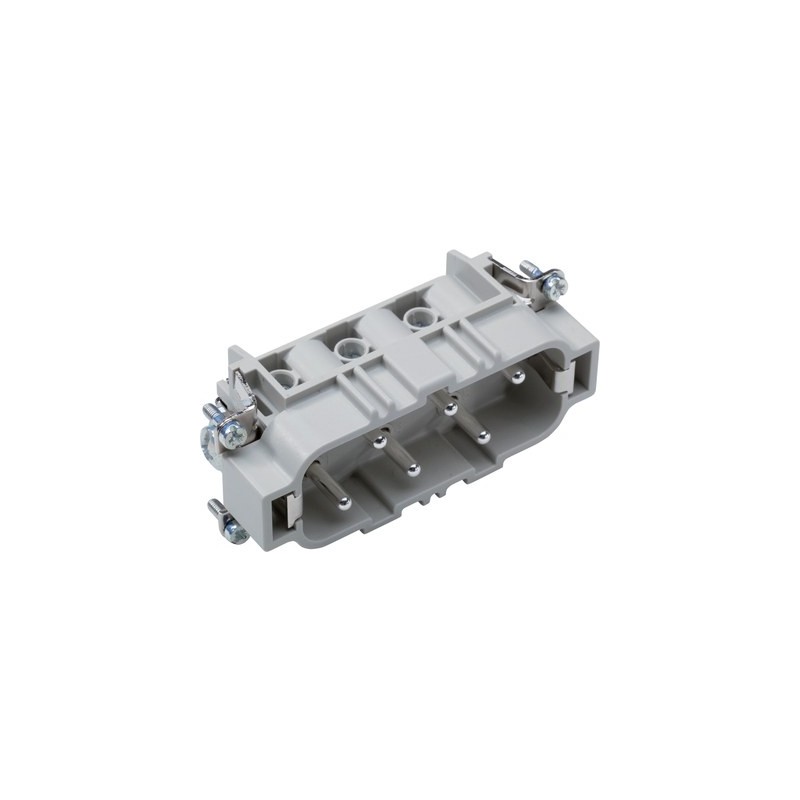

LAPP 10170600 10170600 EPIC H-BS 6 SS/SO 7-12 DR - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

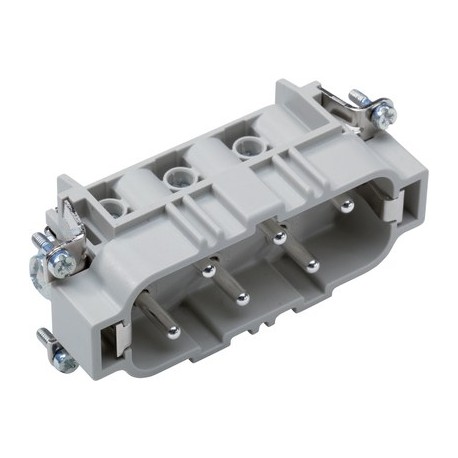

10170600 EPIC H-BS 6 SS/SO 7-12 DR LAPP Inserti per correnti elevate.

Riferimento: 10170600

Numero di catalogo: EPIC H-BS 6 SS/SO 7-12 DR

Produttore: LAPP

Descrizione:

Inserti per correnti elevate.
EPIC H-BS 6 SS/SO 7-12 DR
La matrice del connettore per carichi di corrente fino a 35 A dispone di 12 contatti e un collegamento filettato. È idonea per la costruzione di macchinari ed impianti e l’industria meccanica.

Categorie:

  • connettori ad innesto > contatto per connettori rettangolari
  • LAPP > Rettangolare EPIC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 42,94 €

Prezzo unitario: 8,588 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 1 settimana.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Vantaggi

  • Elevata potenza nominale fino a 35 A
  • Collegamento a vite fino a sezione di 6mm²
  • Due inserti H-BS 6 con diversa numerazione dei contatti per singola custodia.
  • Testato UL per l'utilizzo in quadri elettrici a norma UL 508 / UL 2237

Applicazione

  • Impianti industriali
  • Ingegneria meccanica
  • Sistemi di controllo
  • Applicazioni ferroviarie / costruzione di veicoli

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

  • IEC: 500 V
    UL: 600 V
    CSA: 600 V
  • Conduttore - conduttore: 690 V

Tensione di prova

  • 6 kV

Corrente nominale (A)

  • IEC: 35 A
    UL: 35 A
    CSA: 35 A

Grado di inquinamento

  • 3

Resistenza di contatto

  • < 2 mOhm

Contatti

  • lega di rame, argentati

Numero di contatti

  • 12 + PE

Tipologia del contatto

  • Collegamento a vite: 0,5 - 6 mm²

Lunghezza di spelatura (mm)

  • 8

Cicli di innesto

  • 100

Testato VDE

  • Test: REG. VDE. n.:B437
  • Testato UL:
    Numero file UL: E75770 ed E483837

Campo di temperatura

  • da -40 °C a +100 °C , per brevi periodi fino a +125 ° C

DATASHEET - PDF

Titolo
Dimensione
Tipo
10170600 EPIC H-BS 6 SS/SO 7-12 DR 10170600 IT_10170600.pdf
530 Kbytes
PDF CATALOGO GENERAL LAPP IT
59 Mbytes
