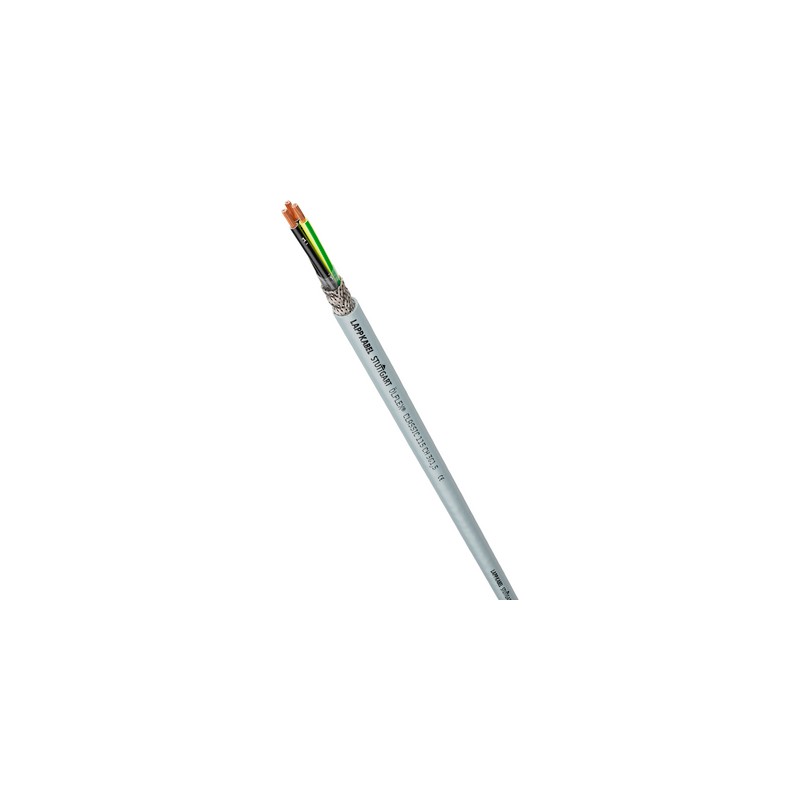

10036008 LAPP ÖLFLEX CLASSIC 115 CH 12G0,5

Vantaggi

• Nota: per l'utilizzo di cavi AWM (Appliance Wiring Material) in macchinari industriali (USA) secondo NFPA 79: consultare l'appendice del catalogo tabella T29
• Semplice impiego e installazione grazie all'alta flessibilità del cavo
• Ampia gamma di applicazioni grazie alle eccezionali caratteristiche del prodotto
• I materiali privi di alogeni e altamente ignifughi riducono il rischio di propagazione della fiamma, elevata densità di fumo e fumi tossici in caso di incendio
• Schermatura in rame per la protezione da disturbi elettromagnetici

Applicazione

• Luoghi pubblici quali aeroporti o stazioni ferroviarie
• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Particolarmente adatto all'utilizzo nei luoghi in cui, in caso di incendio, sussiste notevole rischio per persone, animali e apparati di valore
• Destinati ad essere utilizzati nell'ambito del Regolamento europeo Prodotti da costruzione (CPR), vedi appendice T14
• Adatto alla posa esterna nel rispetto del campo di temperatura.

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 (propagazione della fiamma su singolo cavo)
• Autoestinguente secondo IEC 60332-3-24 o IEC 60332-3-25 (propagazione della fiamma in fasci di cavi o conduttori)
• UL Cable Flame Test
• Privo di alogeni secondo IEC 60754-1
  (quantità dei gas contenenti acidi alogeni)
  Corrosività dei gas di combustione secondo IEC 60754-2
• Bassa densità dei fumi secondo IEC 61034-2
• Resistente agli oli secondo EN 50363-4-1 (TM5)
  e UL OIL RES I e UL OIL RES II
• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3
• Resistente all'ozono secondo EN 50396

Norm references / Approvals

• UL AWM style 21089
• Secondo EN 50525-3-11
• Secondo EN 50525-2-51

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore privo di alogeni
• Conduttori cordati a strati concentrici
• Rivestimento: foglio plastico privo di alogeni
• Schermatura in calza di rame stagnato
• Guaina esterna: mescola speciale priva di alogeni, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V
• UL: 600 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -30°C a +70°C (UL: +75°C)
• Posa fissa: da -40°C a +80°C (UL: +75°C)
