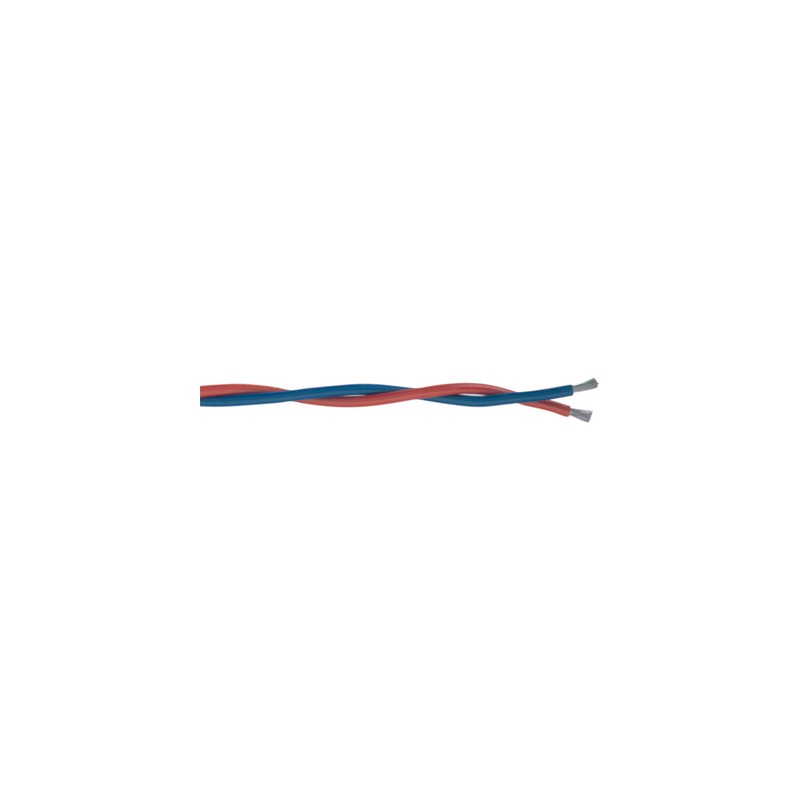

0164014 LAPP KP20L PtRh/Pt RCB,SCB 2x1,5 IEC

Norm references / Approvals

• Flessibile e compatto
• Per ulteriori dettagli tecnici, vedere la tabella T8 e le schede tecniche

Applicazione

• Permette la misurazione della temperatura anche in luoghi in cui la misura della temperatura senza contatto non è possibile o sensata
• Le termocoppie sono utilizzate per il monitoraggio di processi produttivi, pertanto i materiali isolanti dei cavi sono da selezionare in base alla temperatura ambiente massima vicino al collegamento della termocoppia.
• Materiali conduttore (leghe):
  Fe/CuNi (LX, JX)
  Le leghe del conduttore sono identiche alle leghe della termocoppia
• NiCr/Ni (K, KX, KCA)K e versione KX - le leghe del conduttore sono identiche alle leghe della termocoppia.
  Versione KCA: leghe di compensazione (per KCA: Fe/CuNi), non sono identiche alle leghe della termocoppia
• PtRh/Pt (RCB, SCB)Leghe di compensazione (per RCB, SCB: Cu/CuNi) non identiche alle leghe delle termocoppie

Norm references / Approvals

• Codice colori: DIN 43710 Conduttore negativo e guaina: Fe/CuNi: blu NiCr/Ni: verde PtRh/Pt: bianco Conduttore positivo: sempre rosso IEC 60 584 Conduttore positivo e guaina: Fe/CuNi: nero NiCr/Ni: verde PtRh/Pt: arancio Conduttore negativo: sempre bianco

Costruzione

• Abbreviazioni composizione:
  - PVC: Cloruro di polivinile
  - SIL: Silicone
  - GL: Fibra di vetro
  - FEP: Fluorurati etilene propilene
  - EGL: Fibra E-Glass
  - C: Schermatura in rame
  - ST: Schermatura in fogli di alluminio
  - S: armatura in filo di acciaio
• Esempio costruttivo= PVC-PVC-S-PVC:
  - Isolamento del conduttore in PVC
  - Guaina interna in PVC
  - Armatura in calza di fili di acciaio -Steel
  - Guaina esterna in PVC
• Esempi mostrati sopra (dall'alto in basso):
  Fe/CuNi DIN 2x1,5 PVC
  NiCr/Ni IEC 2x1,5 GL-GL
  PtRh/Pt IEC 2x1,5 GL-GL-S
  NiCr/Ni DIN 2x1,5 SIL-GL
  NiCr/Ni DIN 2x1,5 PVC-PVC
  PtRh/Pt DIN 2x1,5 SIL-SIL
  Fe/CuNi IEC 2x1,5 SIL-SIL-S
  NiCr/Ni IEC 2x1,5 SIL
  PtRh/Pt IEC 2x1,5 SIL-GL-S
  Fe/CuNi IEC 2x0,22 PVC-PVC-C-PVC
  NiCr/Ni IEC 2x1,5 PVC-ST-PVC
  Fe/CuNi DIN 2x1,5 PVC-PVC-S-PVC

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000838
• Descrizione classe ETIM 5.0: cavo per termocoppia

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000838
• ETIM 6.0 Class-Description: Cavo di compensazione termica

Secondo

• Limitazione deviazione secondo DIN e IEC in conformità con la classe 2

Cordatura conduttori

• 1,5 mm²: circa 48 x 0,20 mm
  0.75 mm²: circa 24 x 0,20 mm
  0,5 mm²: circa 16 x 0,20 mm
  0,22 mm²: circa 7 x 0,20 mm

Raggio minimo di curvatura

• senza calza in metallo:
  12 x diametro del cavo
• con calza in metallo:
  15 x diametro del cavo

Campo di temperatura

• Campo di temperatura(in base al materiale dell’isolamentoe della guaina):
  PVC: da -5°C a +80°C
  Silicone: da -25°C a +180°C
  Fibra di vetro: da -25°C a +200°C
  FEP: da -100°C a +205°C
  E-Glass: da -25°C a +400°C
