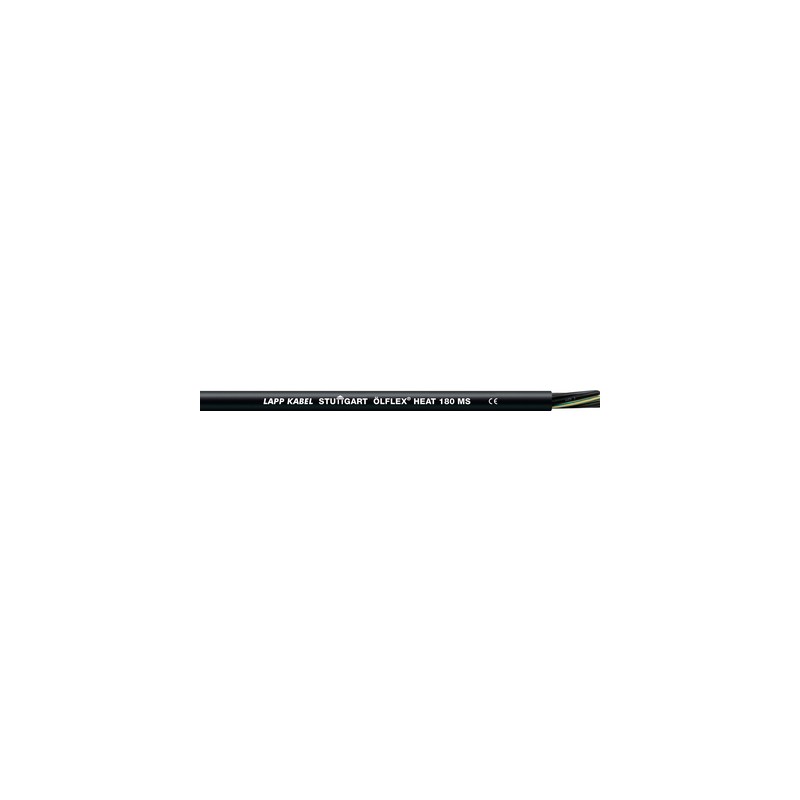

00466143 LAPP ÖLFLEX CALORE 180 MS 4G1

Vantaggi

• La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
• La costruzione speciale gli conferisce l'autoestinguenza FT-1, permettendo l'utilizzo anche per l'interconnessione esterna di apparecchiature elettriche
• La sua buona flessibilità semplifica la posa negli spazi ridotti
• I conduttori rimangono isolati anche in caso di incendio grazie alle ceneri di SiO2 che rimangono depositate.

Applicazione

• Ideale per le applicazioni in settori con elevate temperature ambiente in cui i materiali dell'isolamento e della guaina dei cavi comuni degrada dopo brevi periodi
• Tipici campi di applicazione: - Produzione e lavorazione di acciaio, ceramica e ferro - Attrezzature da forno e altiforni - Industria dei motori elettrici - Strutture per sauna/solarium - Elementi termici e di riscaldamento - Tecnologie di illuminazione - Ingegneria dei ventilatori - Tecnologie della climatizzazione - Tecnologie di galvanizzazione

Caratteristiche del prodotto

• Privo di alogeni (IEC 60754-1), Assenza di gas corrosivi (IEC 60754-2)
• Autoestinguente secondo IEC 60332-1-2, Test infiammabilità, CSA FT 1
• Ottima resistenza ai raggi UV e all'idrolisi
• Resistente a molteplici oli, alcol, grassi vegetali e animali e altri agenti chimici
• Un' adeguata ventilazione deve essere garantita, poiché la resistenza meccanica dei cavi in silicone diminuisce sopra i +100°C in assenza di aria

Norm references / Approvals

• UL AWM 4476 e cUL AWM A/B, costruzione B adatta a, cablaggio esterno
• UL File No. E63634

Costruzione

• Fili sottili di rame stagnato
• Isolamento del conduttore in silicone
• Conduttori cordati a strati concentrici
• Guaina esterna in silicone nero

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Colorato secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5
• (Per le relative dimensioni del conduttore in AWG vedere tabella T16)

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V
  Tensione d'esercizio UL: 600 V

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Secondo VDE: da -60°C a +180°C
• Secondo UL: fino a +150°C(con adeguata ventilazione)
