00463283 LAPP ÖLFLEX CALORE 180 EWKF C 5G4

Vantaggi

• Durata maggiore in applicazioni gravose rispetto ai cavi in silicone tradizionali
• La guaina esterna resistente alle lacerazioni e all'abrasione riduce i danni meccanici
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici
• La sua buona flessibilità semplifica la posa negli spazi ridotti
• Grazie all'aggiunta di speciali additivi al silicone EWKF, è possibile evitare l'utilizzo di cavi armati in molte applicazioni.

Applicazione

• Aree con temperature ambiente elevate e occasionali stress meccanici
• Tipici campi di applicazione: - Produzione e lavorazione di acciaio, ceramica e ferro - Attrezzature da forno e altiforni - Industria dei motori elettrici - Strutture per sauna/solarium - Elementi termici e di riscaldamento - Tecnologie di illuminazione - Ingegneria dei ventilatori - Tecnologie della climatizzazione - Tecnologie di galvanizzazione

Caratteristiche del prodotto

• EWKF:
  resistente alla lacerazione e al taglio
• Privo di alogeni (IEC 60754-1), assenza di gas corrosivi (IEC 60754-2), autoestinguente (IEC 60332-1-2)
• Ottima resistenza ai raggi UV e all'idrolisi
• Resistente a molteplici oli, alcol, grassi vegetali e animali e altri agenti chimici
• Un' adeguata ventilazione deve essere garantita, poiché la resistenza meccanica dei cavi in silicone diminuisce sopra i +100°C in assenza di aria

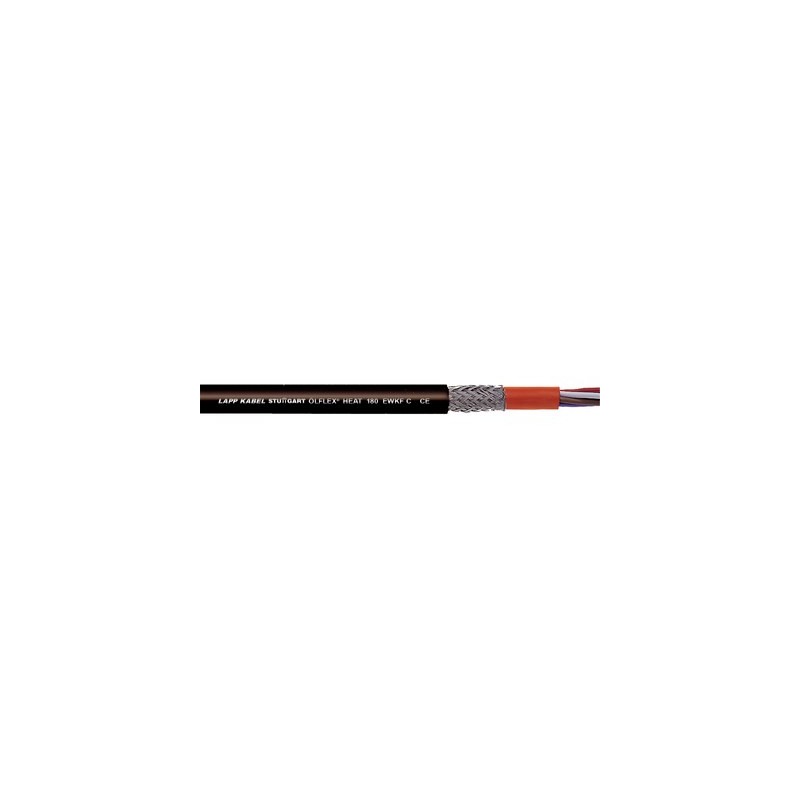

Costruzione

• Fili sottili di rame stagnato
• Conduttori cordati a strati concentrici
• Isolamento del conduttore in silicone
• Guaina interna in silicone
• Calza di schermatura in fili di rame stagnato e nastratura in materiale plastico
• Guaina esterna in silicone EWKF, resistente al taglio, nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• -60 °C bis +180 °C
  (in presenza di sufficiente aerazione)
