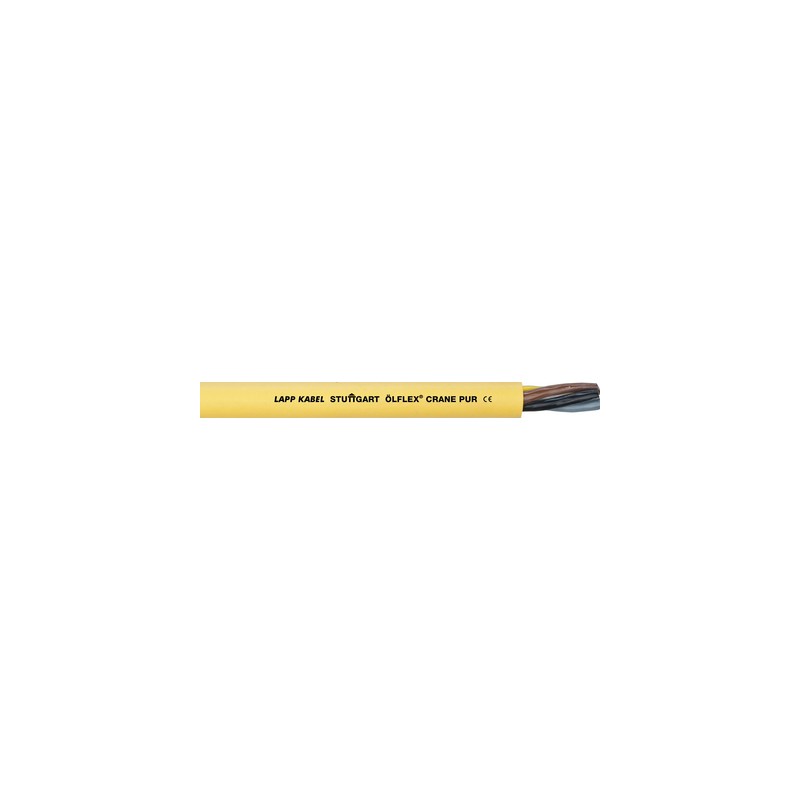

0045240 LAPP GRU ÖLFLEX PUR 3x25+3G6

Vantaggi

• Grazie al diametro esterno ridotto, consentono una riduzione di spazio e peso rispetto ai comuni cavi in gomma
• Consente un risparmio sul dimensionamento degli organi meccanici di supporto e movimentazione
• Ottima resistenza meccanica
• L'elemento di supporto centrale assorbe i carichi di trazione permettendo quindi l'avvolgimento, lo svolgimento e la deviazione dei cavi anche su grandi distanze.
• La calza di supporto integrata impedisce la torsione indesiderata del cavo e la formazione del cosiddetto effetto cavatappi

Applicazione

• Per l'impiego in sistemi di sollevamento, di trasporto e movimentazione
• Utilizzato soprattutto in applicazioni dove sia necessario svolgere o avvolgere o condurre e guidare forzatamente i cavi con rulli
• Per l'impiego in ambienti asciutti e umidi come anche all'esterno e nell'acqua ad uso industriale
• I criteri di impiego dei cavi ÖLFLEX®CRANE e ÖLFLEX®LIFT sono riportati nella tabella di selezione A3 in allegato al nostro catalogo online
• Le linee guida di movimentazione e assemblaggio per i cavi ÖLFLEX®CRANE si trovano nell'appendice del catalogo, tabella tecnica T4; per i cavi ÖLFLEX®LIFT si prega di consultare l'appendice del catalogo, tabella tecnica T5

Caratteristiche del prodotto

• Privo di alogeni e autoestinguente (IEC 60332-1-2)
• Resistente agli oli secondo EN 60811-404
• Ottima resistenza chimica, termica e meccanica

Costruzione

• Fili di rame nudo
• Isolamento dei conduttori in TPE
• Organo di supporto centrale
• Calza di supporto in fibra tessile integrata nella guaina esterna
• Guaina esterna in poliuretano PUR privo di alogeni

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Corrente nominale (A)

• VDE 298 parte 4

Campo di temperatura

• Flexible use: -40°C to +80°C
