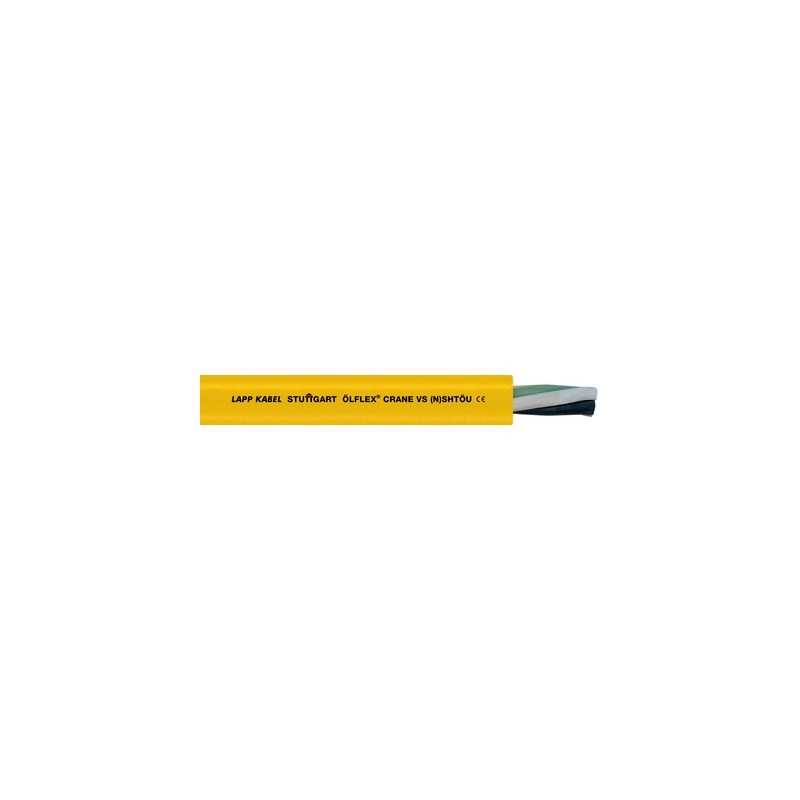

LAPP 00440323 00440323 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

00440323 LAPP ÖLFLEX CRANE VS (N)SHTÖU 5G16

Riferimento: 00440323

Produttore: LAPP

Descrizione:

ÖLFLEX CRANE VS (N)SHTÖU 5G16
ÖLFLEX® CRANE VS (N)SHTÖU

Categorie:

  • LAPP > Cavi di controllo per applicazioni speciali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Vantaggi

  • L'elemento di supporto centrale assorbe i carichi di trazione permettendo quindi l'avvolgimento, lo svolgimento e la deviazione dei cavi anche su grandi distanze.
  • Ottima resistenza meccanica
  • La calza di supporto integrata impedisce la torsione indesiderata del cavo e la formazione del cosiddetto effetto cavatappi

Applicazione

  • Per l'impiego in sistemi di sollevamento, di trasporto e movimentazione
  • Utilizzato soprattutto in applicazioni dove sia necessario svolgere o avvolgere o condurre e guidare forzatamente i cavi con rulli
  • Per interni asciutti o umidi, all'esterno, in acque industriali per non più di 2 settimane senza interruzione
  • I criteri di impiego dei cavi ÖLFLEX®CRANE e ÖLFLEX®LIFT sono riportati nella tabella di selezione A3 in allegato al nostro catalogo online
  • Le linee guida di movimentazione e assemblaggio per i cavi ÖLFLEX®CRANE si trovano nell'appendice del catalogo, tabella tecnica T4; per i cavi ÖLFLEX®LIFT si prega di consultare l'appendice del catalogo, tabella tecnica T5

Caratteristiche del prodotto

  • Autoestinguente secondo IEC 60332-1-2
  • Resistente agli oli secondo EN 60811-404
  • Ottima resistenza chimica, termica e meccanica

Riferimenti normativi/approvazioni

  • Secondo VDE 0250-814 (NSHTÖU)

Costruzione

  • Fili di rame stagnato
  • Isolamento del conduttore in gomma 3GI3
  • Organo di supporto centrale
  • Calza di supporto in fibra tessile integrata nella guaina esterna
  • Guaina esterna in gomma tipo 5GM5

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000057
  • ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

  • Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
  • Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

  • Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

  • Posa mobile: 7,5 x diametro esterno

Tensione Nominale (V)

  • U0/U: 600/1000 V

Tensione di prova

  • 3000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Corrente nominale (A)

  • VDE 298 parte 4

Campo di temperatura

  • Posa mobile: da -25°C a +80°C
