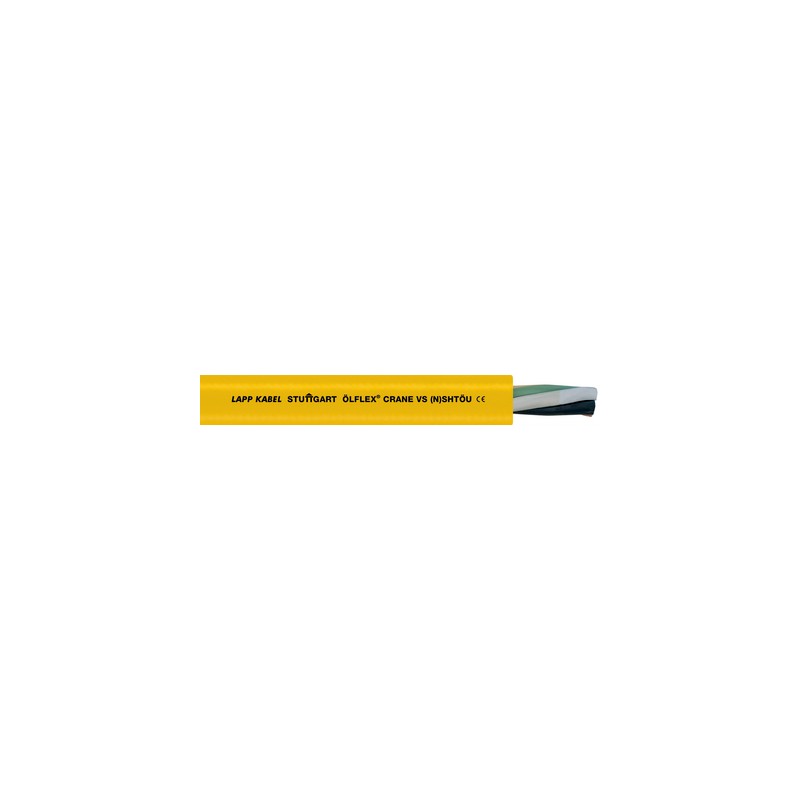

00440253 LAPP GRU ÖLFLEX VS (N)SHTÖU 4G35

Vantaggi

• L'elemento di supporto centrale assorbe i carichi di trazione permettendo quindi l'avvolgimento, lo svolgimento e la deviazione dei cavi anche su grandi distanze.
• Ottima resistenza meccanica
• La calza di supporto integrata impedisce la torsione indesiderata del cavo e la formazione del cosiddetto effetto cavatappi

Applicazione

• Per l'impiego in sistemi di sollevamento, di trasporto e movimentazione
• Utilizzato soprattutto in applicazioni dove sia necessario svolgere o avvolgere o condurre e guidare forzatamente i cavi con rulli
• Per l'impiego in ambienti asciutti e umidi come anche all'esterno e nell'acqua ad uso industriale
• I criteri di impiego dei cavi ÖLFLEX®CRANE e ÖLFLEX®LIFT sono riportati nella tabella di selezione A3 in allegato al nostro catalogo online
• Le linee guida di movimentazione e assemblaggio per i cavi ÖLFLEX®CRANE si trovano nell'appendice del catalogo, tabella tecnica T4; per i cavi ÖLFLEX®LIFT si prega di consultare l'appendice del catalogo, tabella tecnica T5

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Resistente agli oli secondo EN 60811-404
• Ottima resistenza chimica, termica e meccanica

Norm references / Approvals

• Secondo VDE 0250-814 (NSHTÖU)

Costruzione

• Fili di rame stagnato
• Isolamento del conduttore in gomma 3GI3
• Organo di supporto centrale
• Calza di supporto in fibra tessile integrata nella guaina esterna
• Guaina esterna in gomma tipo 5GM5

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• 3000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Corrente nominale (A)

• VDE 298 parte 4

Campo di temperatura

• Posa mobile: da -25°C a +80°C
