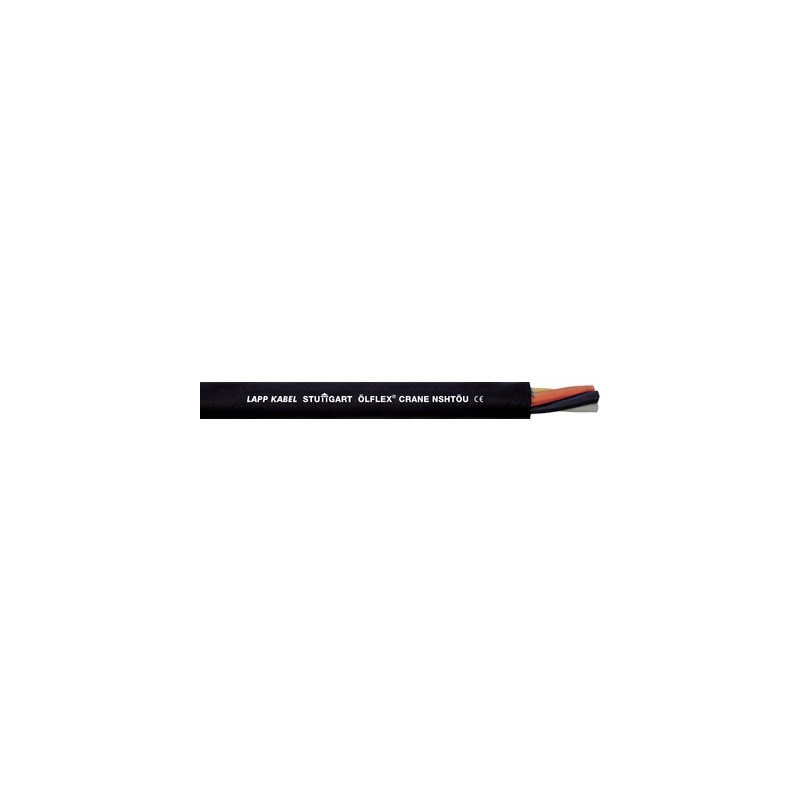

00430333 LAPP GRU ÖLFLEX NSHTÖU 5G4

Vantaggi

• Utilizzabile su tamburo, come cavo per festoni e nelle catene portacavi
• La calza di supporto integrata impedisce la torsione indesiderata del cavo e la formazione del cosiddetto effetto cavatappi

Applicazione

• Per l'impiego in sistemi di sollevamento, di trasporto e movimentazione
• Avvolgimento e svolgimento in applicazioni senza la guida di organi meccanici
• Per interni asciutti o umidi, all'esterno, in acque industriali per non più di 2 settimane senza interruzione
• I criteri di impiego dei cavi ÖLFLEX®CRANE e ÖLFLEX®LIFT sono riportati nella tabella di selezione A3 in allegato al nostro catalogo online
• Le linee guida di movimentazione e assemblaggio per i cavi ÖLFLEX®CRANE si trovano nell'appendice del catalogo, tabella tecnica T4; per i cavi ÖLFLEX®LIFT si prega di consultare l'appendice del catalogo, tabella tecnica T5

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Resistente agli oli secondo EN 60811-404
• Ottima resistenza chimica, termica e meccanica
• Resistente ai raggi UV

Riferimenti normativi/approvazioni

• <VDE> NSHTÖU certificazione tipo di cavo sec. VDE 0250-814

Costruzione

• Fili di rame stagnato
• Isolamento del conduttore in gomma 3GI3
• Calza di supporto in fibra tessile integrata nella guaina esterna
• Guaina esterna: gomma tipo 5GM3

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Posa mobile:
  Cavi con diametro esterno < 21,5 mm: 5 x diametro esterno
  Cavi con diametro esterno > 21,5 mm: 6,25 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Corrente nominale (A)

• VDE 0298 parte 4
  EN 50565-1 / VDE 0298-565-1

Campo di temperatura

• Posa mobile: da -25°C a +80°C
