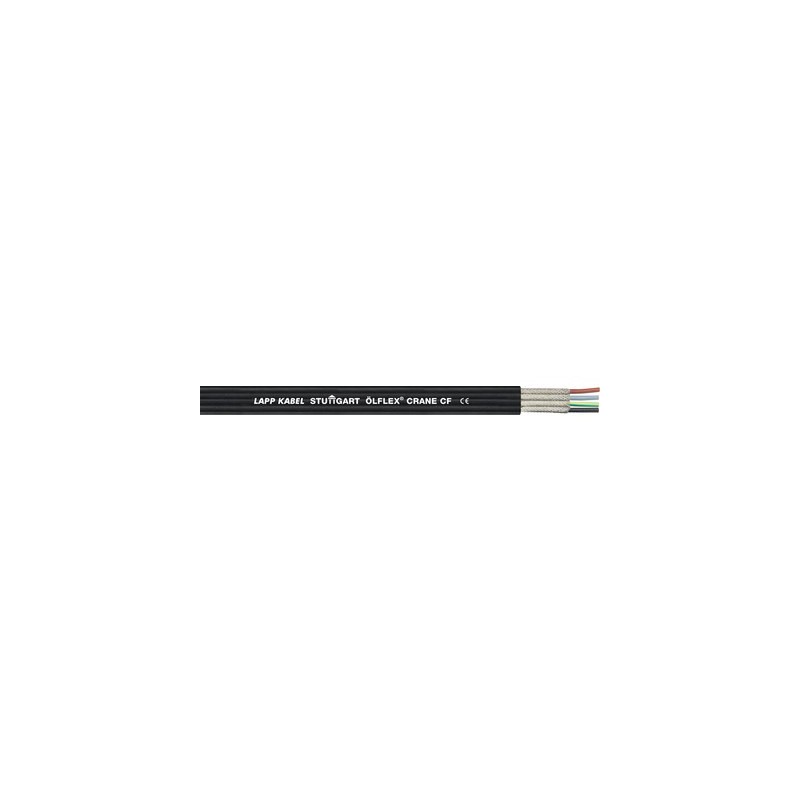

0041081 LAPP ÖLFLEX CRANE CF 4G6

Vantaggi

• Resistente agli agenti atmosferici, per condizioni ambientali difficili
• Cavo piatto ad ingombro ridotto rispetto al cavo tondo
• Raggio di curvatura notevolmente ridotto rispetto ai cavi tondi
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici

Applicazione

• Adatto all'utilizzo per posa fissa su carri ponte e in cantieri di ogni genere e per posa mobile in impianti di sollevamento
• Adatto per l'impiego in impianti di depurazione, impianti siderurgici, nella logistica automatizzata e sistemi di stoccaggio verticali
• I criteri di impiego dei cavi ÖLFLEX®CRANE e ÖLFLEX®LIFT sono riportati nella tabella di selezione A3 in allegato al nostro catalogo online
• Utilizzabili per elevatori con lunghezza sospensioni max. 50 m

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2

Riferimenti normativi/approvazioni

• Ai sensi di VDE 0250-809 (NGFLGÖU)

Costruzione

• Trefoli di fili sottili di rame nudo
• Isolamento dei conduttori in mescola di gomma
• La schermatura del conduttore è formata da
  - nastratura in materiale plastico
  - calza di rame stagnato
  - nastratura in materiale plastico
• Guaina esterna in gomma speciale

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000825
• Descrizione classe ETIM 5.0: cavo piatto

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000825
• ETIM 6.0 Class-Description: Cavo piatto

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Conduttore in rame secondo VDE 0295/IEC 60228
  fino a 25 mm²: fili extra-sottili, classe 6
  da 35 mm²: fili sottili, classe 5

Raggio minimo di curvatura

• Posa mobile: 10 x spessore del cavo
• Posa fissa: 4 x spessore del cavo

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -25°C a +90°C
• Posa fissa: da -40°C a +90°C
