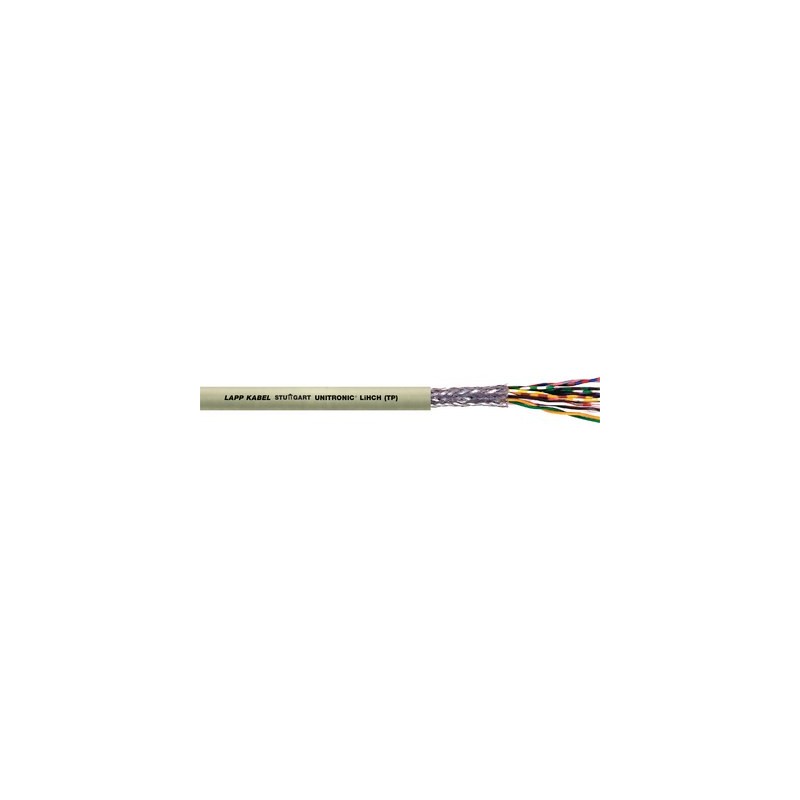

0038416 LAPP UNITRONIC LiHCH (TP) 16x2x0,25

Vantaggi

• Privo di alogeni: per la protezione di persone e beni di valore grazie alla bassa densità del fumo e alla ridotta emissione di gas corrosivi in caso di incendio
• Bassa capacità a causa dell'isolamento a base di poliolefina
• La schermatura in calza minimizza le interferenze elettriche
• Twistatura delle coppie contro diafonia ed interferenze

Applicazione

• Adatto per ambienti con alta concentrazione di persone e beni di valore che devono essere protetti in caso di incendio
• Per l'impiego in edifici pubblici, sistemi di trasporto e in impianti industriali
• Per elaborazioni dati, misurazione ed ingegneria di regolazione, sistemi di sicurezza e cavi per elettronica
• Adatto per l'impiego in calcolatori, macchine da ufficio, bilance e ovunque siano necessari cavi schermati privi di alogeni con sezioni ridotte.

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Privo di alogeni, bassa emissione di fumi (LSZH)
• Privo di alogeni a norma IEC 60754-1, ridotta corrosività/acidità dei gas d’incendio a norma IEC 60754-2, ridotta tossicità dei gas d’incendio a norma EN 50305
• Bassa densità dei fumi secondo IEC 61034-2

Riferimenti normativi/approvazioni

• Secondo VDE 0812

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori privo di alogeni
• Cordatura twistata a coppie (TP)
• Schermatura in calza di rame stagnato
• Guaina esterna in mescola priva di alogeni grigio chiaro (RAL 7032)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• DIN 47100 senza ripetizione di colori, tabella T9

Mutua capacità

• C/C ca. 80 nF/km
• C/S ca. 120 nF/km

Accoppiamento

• A 1 kHz: ca. 300 pF/100 m

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• Conduttore flessibile in rame

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione di prova

• 1200 V

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: -30 ° C a +80 ° C
