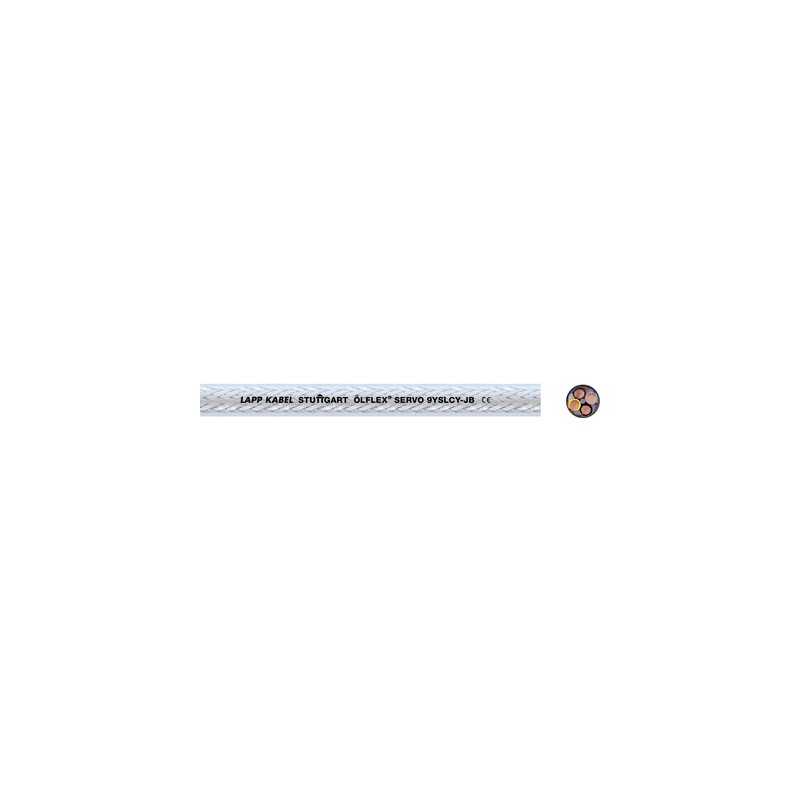

0037015 LAPP ÖLFLEX SERVO 9YSLCY-JB 3X1,5 + 3G0,25 BK

Vantaggi

• Conforme ai requisiti EMC per azionamenti a velocità controllata
• Trasmissione ad alta potenza per unità di grandi dimensioni
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• La versione 3+3 conduttori di terra disposti simmetricamente favorisce la riduzione delle correnti dannose nei cuscinetti
• Le versioni con guaina esterna nera sono adatte per la posa all’aperto

Applicazione

• Cavo di collegamento tra il convertitore di frequenza e il motore
• Per ambienti asciutti, umidi e bagnati
• Industria cartiera
• Industria chimica
• Industria pesante

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 e CSA FT1
• Isolamento in PP EN/VDE +90° C

Norm references / Approvals

• USA: AWM Style 2570 or 20886, 1kV80°C VW-1
  Canada: AWM I/II A/B 1kV80°C FT1
• UL File No. E63634
• Secondo VDE 0276, 0250, 0207

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori: polipropilene (PP)
• Anime cordate concentricamente (nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi)
• Schermatura: foglio di alluminio laminato avvolto in combinazione con treccia di rame stagnato
• Versione a 4 conduttori: guaina esterna in PVC trasparente
• Versione conduttori 3+3: guaina esterna in PVC nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Colorati in accordo HD 308 S2 VDE 0293-308

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• Nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi

Campo di temperatura

• Flessione:
  IEC: trasparente da -5°C a +80°C
  IEC: nero da -5°C a +90 °C
  UL/CSA: da -5°C a +80°C
• Posa fissa:
  IEC: trasparente da -40 ° C a + 80 ° C
  IEC: nero da -40 ° C a + 90 ° C
  UL / CSA: + 80 ° C "
