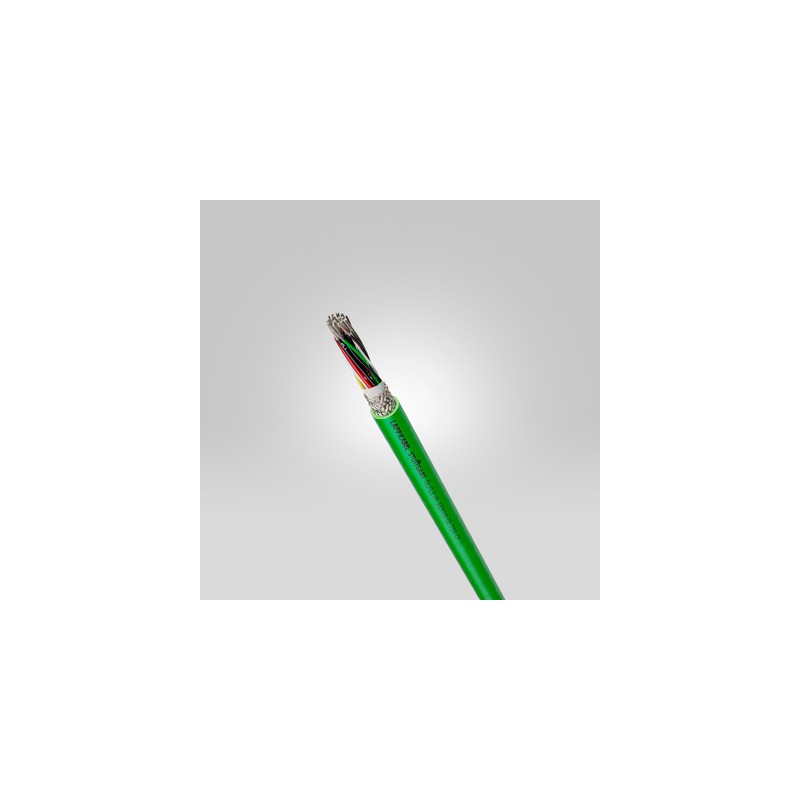

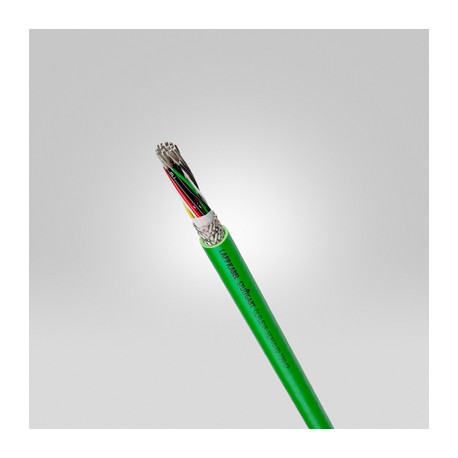

0036929 ÖLFLEX SERVO FD 798CP 2x(2x0,25)+2x0,5 LAPP Cavo encoder con guaina esterna in PUR e schermato per a..

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Adatto alla gamma di encoder dei principali costruttori
• Diametro e pesi ridotti
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose

Applicazione

• Cavo di collegamento tra azionamento e encoder/resolver
• Cavo di collegamento tra l' azionamento e i trasduttori di velocità
• Per catene portacavi o parti di macchine in movimento
• Per zone bagnate di macchine utensili e linee di transfer
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere
• In ambienti interni ed esterni

Caratteristiche del prodotto

• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Materiali privi di alogeni
• Cavo a bassa capacità
• Resistente all'abrasione e al taglio
• Resistente agli oli

Norm references / Approvals

• UL AWM Style 20236
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Filo sottile o extra-sottile, conduttore in rame stagnato
• Isolamento dei conduttori: polipropilene (PP)
• Conduttori (o coppie di conduttori) cordati a strati o fasci
• Ulteriori dettagli: consultare Data Sheet
• Nastratura in tessuto non tessuto
• Guaina esterna in PUR, verde (RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Per dettagli vedere il data sheet ÖLFLEX® SERVO FD 798 CP

Cordatura conduttori

• A filo sottile o sottilissimo

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• IEC: 30 V
• UL & CSA: 30 V

Tensione di prova

• Conduttore/conduttore: 1500 V rms
• Conduttore/schermo: 750 V eff.

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Campo di temperatura

• Posa mobile: da -40°C a +90°C (UL/CSA: +80°C)
• Posa fissa: da -50°C a +90°C (UL/CSA: +80°C)
