LAPPÖLFLEX-SERVO cavo0036325 LAPP ÖLFLEX SERVO FD 781 CY 4G16

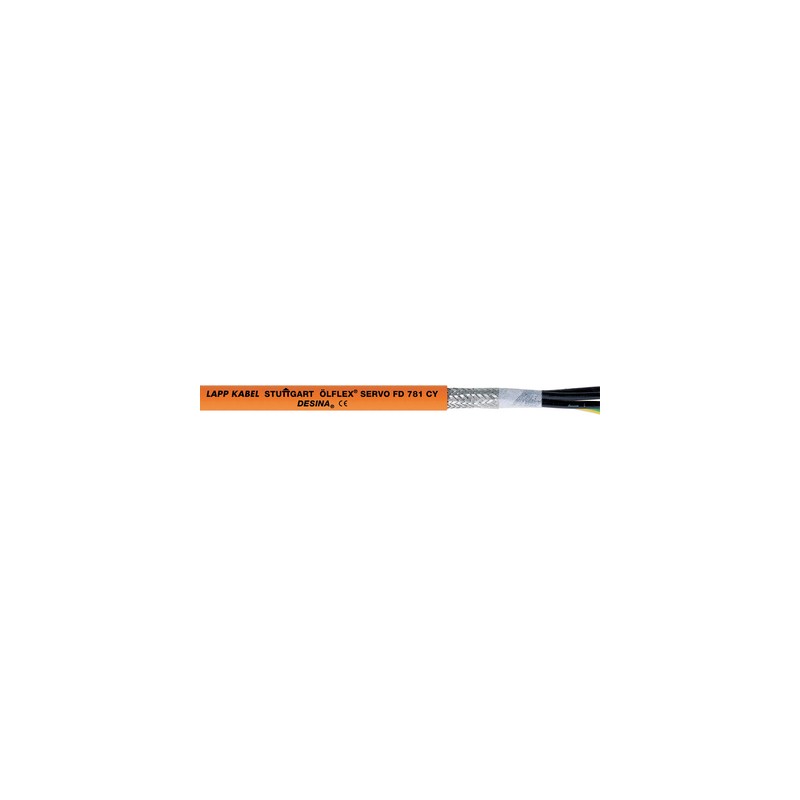

LAPP 0036325 0036325 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

0036325 LAPP ÖLFLEX SERVO FD 781 CY 4G16

Riferimento: 0036325

Produttore: LAPP

Descrizione:

ÖLFLEX SERVO FD 781 CY 4G16
ÖLFLEX® SERVO FD 781 CY - cavi per servomotori schermati e a bassa capacità per sollecitazioni intermedie nelle applicazioni di catene portacavi.

Categorie:

  • cavi/conduttori > cavo conduttore
  • LAPP > ÖLFLEX-SERVO cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 39,25 €/m

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5-6 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Vantaggi

  • Affidabilità elevata
  • La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
  • La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

  • Cavo di collegamento tra il convertitore di frequenza e il motore
  • Per catene portacavi o parti di macchine in movimento
  • Per circuiti di potenza nel cablaggio della macchina
  • In ambienti interni asciutti, umidi o bagnati con sollecitazioni meccaniche normali
  • Impiego all'esterno esclusivamente nel rispetto del campo di temperatura indicato e con protezione ai raggi UV

Caratteristiche del prodotto

  • Resistente agli oli
  • Autoestinguente secondo IEC 60332-1-2
  • Superficie esterna a bassa aderenza

Norm references / Approvals

  • Secondo VDE 0250 / 0285
  • Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

  • Fili sottilissimi di rame nudo (classe 6)
  • Isolamento dei conduttori: polipropilene (PP)
  • Conduttori cordati a passo corto
  • Nastratura in tessuto non tessuto
  • Schermatura in calza di rame stagnato
  • Guaina esterna in PVC arancione (RAL 2003)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

  • Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

  • Posa mobile: da 7,5 x diametro esterno
  • Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

  • U0/U: 600/1000 V

Tensione di prova

  • conduttore/conduttore: 4 kV
  • conduttore/schermo: 4 kV

Conduttore di terra

  • G = con conduttore giallo/verde

Cicli di flessione e parametri di utilizzo

  • Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Campo di temperatura

  • Posa mobile: da -5°C a +70°C
  • Posa fissa: da -40°C a +80°C
