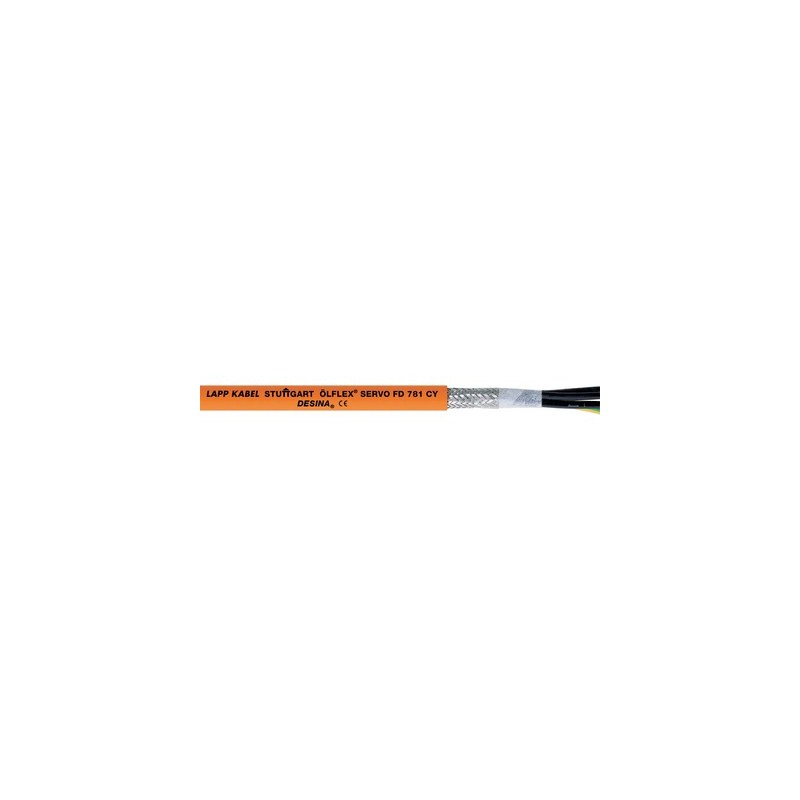

0036324 LAPP ÖLFLEX SERVO FD 781 CY 4G10

Vantaggi

• Affidabilità elevata
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

• Cavo di collegamento tra il convertitore di frequenza e il motore
• Per catene portacavi o parti di macchine in movimento
• Per circuiti di potenza nel cablaggio della macchina
• In ambienti interni asciutti, umidi o bagnati con sollecitazioni meccaniche normali
• Impiego all'esterno esclusivamente nel rispetto del campo di temperatura indicato e con protezione ai raggi UV

Caratteristiche del prodotto

• Resistente agli oli
• Autoestinguente secondo IEC 60332-1-2
• Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

• Secondo VDE 0250 / 0285
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottilissimi di rame nudo (classe 6)
• Isolamento dei conduttori: polipropilene (PP)
• Conduttori cordati a passo corto
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna in PVC arancione (RAL 2003)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 4 kV

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online
