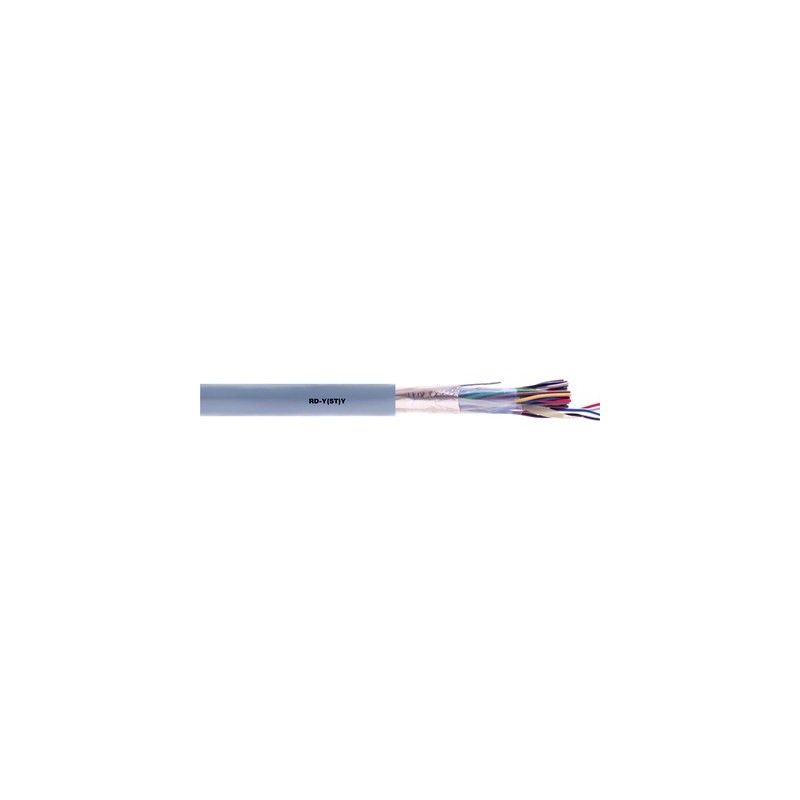

0032476 LAPP RD-Y(ST)Y 32x2x0,5 GY

Ricavato

• La diafonia e l'interferenza reciproca sono ridotte grazie alle coppie di thread dei nuclei

applicazioni

• RD-Y(ST)Y – Cavi dati per applicazioni come sistemi di osservazione e controllo
• Tecnologia di misurazione, controllo e controllo, così come per i pannelli di controllo nelle centrali elettriche e industriali
• Adatto per segnali analogici e digitali fino a 10 kHz
• Progettato per un uso fisso in spazi chiusi.

Funzioni

• Colore del baccello: grigio o
  Blu per sistemi intrinsecamente sicuri
• 2- Accoppiare fili con quattro stelle intrecciate
• La combustione non si propaga secondo il concl. IEC 60332-1-2

Standard / Certificati di Conformità

• Basato su DIN VDE 0815

disegno

• Conduttore nudo in rame a 7 nuclei a catena,
  Isolamento in PVC
• Una coppia di vene contorte,
  ogni 4 coppie sono intrecciate in un fascio,
  torsione generale dei fasci,
  Travi di marcatura con numeri su carta di alluminio
• Schermo laminato statico in alluminio con ingresso conduttivo di filo di rame stagnato
• Coprivestimento esterno in PVC
• Colore della guaina esterna: Grigio

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000104
• Descrizione della classe ETIM 5.0: Cavi di controllo

Classificazione ETIM 6

• Designazione della classe ETIM 6.0: EC000104
• Descrizione ETIM Classe 6.0: Leader del test

Marcatura delle cuciture

• Coppia n. 1: vena a: blu
  B-Core: Rosso
  Coppia n. 2: vena a: grigia
  B-Core: Giallo
• Coppia n. 3: vena a: verde
  Marrone della vena B
  Coppia n. 4: vena a: bianca
  B-Core Nero

Capacità operativa

• A 800 Hz:
  ≤ 100 nF/km
  Per cavi fino a 4 coppie, fino al 20% in più rispetto ai valori.

Resistenza del conduttore

• (Resistenza dell'anello): ≤ 73,6 Ω/km

Attenuazione

• A 1 KHz, circa 1,2 dB/km
• A 10 kHz: circa 2,8 dB/km

Raggio di curvatura minimo

• Mobilità limitata 15 x D
• Applicazione fissa: 7,5 x D

Attenuazione transitoria all'estremità vicina

• A 10 kHz e 500 m di lunghezza del cavo: minimo 60 dB

Tensione di prova

• Nucleo/Nucleo: 2000 V
• Nucleo/Display: 2000V

Impedenza d'onda

• A 1 kHz, circa 370 Ω
• A 10 kHz, circa 130 Ω

Intervallo di temperatura

• Mobilità limitata da -5°C a +50°C
• Applicazione stazionaria: -40 a +80 °C
