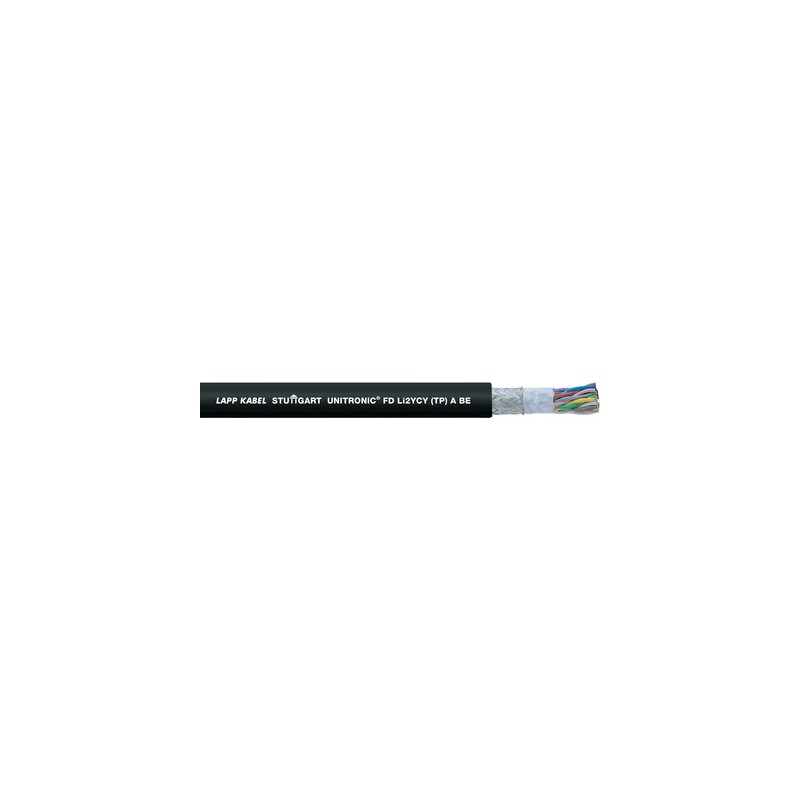

0031380 LAPP UNITRONIC FD Li2YCY (TP) PER ESSERE 4X2X0,14

Vantaggi

• Ideale per la trasmissione dati grazie all'isolamento a bassa capacità e le coppie twistate
• Cable specification optimized for use in power chain/cable carrier in the USA, on the basis of NFPA 79, Section 12.9.2

Applicazione

• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Robot cartesiani, impianti automatici di movimentazione
• Adatto all'uso in catena portacavi con corse fino a 50m per applicazioni in orizzontale
• For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3

Caratteristiche del prodotto

• Bassa capacità
• Protezione EMC ottimale grazie alla schermatura totale
• Flexibility for use inside power chain/cable carrier
• Resistente agli oli secondo DIN EN 50290-2-22 (TM54)
• Autoestinguente sec. IEC 60332-1-2,
  UL VW-1, Prova alla fiamma, CSA FT 1

Riferimenti normativi/approvazioni

• Secondo VDE 0812
• UL AWM Style 2570 80°C 1000V(external interconnection) per USA(UL File No.: E63634) secondo NFPA 79, Sezione 12.9.2
• AWM I/II A/B 80°C 1000V sec. CSAC22.2 No. 210-15 e certificato da UL (cRU) per il Canada
• Conforme alle direttive EU RoHS

Costruzione

• Fili sottili/sottilissimi di rame nudo
• Isolamento del conduttore in PE a bassa capacità
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna in PVC nero (simil RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Codice di identificazione dei conduttori

• UNITRONIC^®
  FD Li2YCY (TP) A BE:
• DIN 47100, tabella T9

Mutua capacità

• Fino a 0,5 mm²: 60 nF/km
• Fino a 1,0 mm²: 70 nF/km

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• Filo sottile
• Da 0.5 mm2: fili sottilissimi secondo IEC 60228 Classe 6

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Resistenza dell'anello

• Vslore Ohm (DC) @ 20 °C
• 0,14 mm² (26 AWG): 276,0 Ω∕km;
  0,25 mm² (24 AWG): 158,0 Ω∕km;
  0,34 mm² (22 AWG): 110,8 Ω∕km;
  0,5 mm² (21 AWG): 78,0 Ω∕km;
  0,75 mm² (19 AWG): 52,0 Ω∕km;
  1 mm² (18 AWG): 39,0 Ω∕km

Campo di temperatura

• Posa mobile:
  VDE: da -5 °C a +70 °C
  UL AWM: da -5 °C a +80 °C
• Posa fissa:
  VDE: da -40 °C a +70 °C
  UL AWM: da -5 °C a +80 °C
