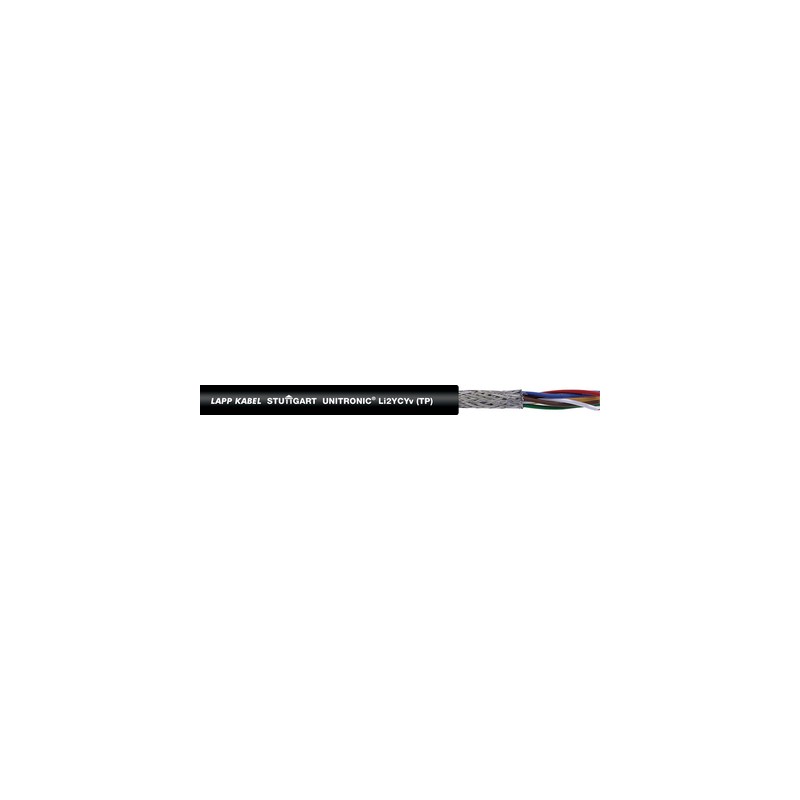

0031353 LAPP UNITRONIC Li2YCYv (TP) 8x2x0,22

Vantaggi

• La schermatura in calza minimizza le interferenze elettriche
• Twistatura delle coppie contro diafonia ed interferenze

Applicazione

• Particolarmente indicato per il cablaggio di sistemi di dati con velocità di trasmissione fino a 10 Mbit/sec ed è adatto per le interfacce RS422 e RS485.
• Per la posa fissa e la posa mobile limitata
• Adatto all'impiego in ambienti asciutti o umidi
• Cavo di segnale, controllo e misura per la trasmissione di segnali poco sensibili e ad elevate velocità di trasmissione
• UNITRONIC® Li2YCYv (TP), con guaina esterna nera rinforzata (Yv) avente almeno 1,8 mm di spessore medio nominale, è costruito per ambienti interni ed esterni nonché per applicazioni dove guaine esterne rinforzate possono dimostrarsi vantaggiose

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2

Riferimenti normativi/approvazioni

• Secondo VDE 0812

Costruzione

• Conduttore a trefolo in rame nudo a 7 fili
• Isolamento dei conduttori in polietilene (PE)
• Cordatura twistata a coppie (TP)
• Schermatura in calza di rame stagnato
• Maggior spessore della guaina esterna ("Yv")
• Guaina esterna nera (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• DIN 47100, tabella T9

Mutua capacità

• A 800 Hz: max. 60 nF/km

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• Conduttore a trefolo, secondo VDE 0881, 7 fili

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 6 x diametro esterno

Attenuazione da interferenza diafonica

• Fino a 1 MHz min. 50 dB
• Fino a 10 MHz min. 40 dB

Tensione di prova

• Conduttore/conduttore: 2.000 V
• Conduttore/schermo: 1.000 V

Impedenza caratteristica

• 100 ± 15 Ohm (> 1 MHz)

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
