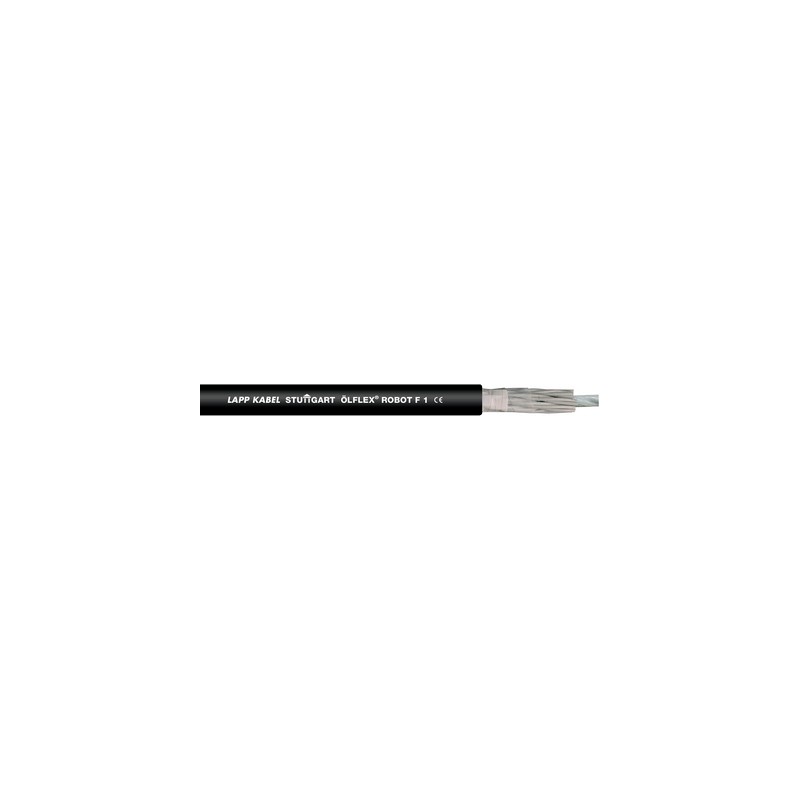

0029592 LAPP ROBOT ÖLFLEX F1 18X0,25

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione

Applicazione

• Macchine industriali e macchine utensili
• Impianti automatici di movimentazione
• Automotive
• Per catene portacavi o parti di macchine in movimento
• Adatto alla posa in guaine per robotica e per l’impiego in robot cartesiani

Caratteristiche del prodotto

• Resistente all'abrasione e al taglio
• Autoestinguente
• Elevata resistenza agli oli
• Flessibile alle basse temperature
• Superficie esterna a bassa aderenza

Norm references / Approvals

• UL AWM Style 20940
  cUL AWM I/II A/B
• UL File No. E213974
• Costruito per max 10 milioni cicli di torsione
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3
• Per catene con corse fino a 10 m

Costruzione

• Fili sottilissimi, da 0,14mm² a 0,5mm² in rame stagnato o in rame nudo
• Isolamento del conduttore in TPE
• Conduttori (o coppie di conduttori) cordati a strati o fasci
• Nastratura con nastro PTFE
• Esecuzione di fili in rame stagnato per versioni con schermatura a coppia singola
• Guaina isolante in poliuretano, colore antracite

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori fino a 0,34 mm²: DIN 47100
• Da 0,5 mm²: fili bianchi con numerazione nera, i fili della coppia schermata (2 x 1,0) sono contrassegnati con il n. 1 + 2

Cordatura conduttori

• Fili sottilissimi

Torsione

• Carico massimo di torsione ± 360 °/m

Raggio minimo di curvatura

• Posa mobile: 10 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• IEC: fino a 0,34mm² 250 V(tensione di picco). 0,5 - 2,5mm² U0/U 300/500 V UL/CSA: fino a 1,5mm² 600 V, da 2,5mm² 1000 V

Tensione di prova

• Fino a 0,34 mm²: 1.500 V
• da 0,5 mm²: 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +80°C
  Posa fissa: da -50°C a +80°C
