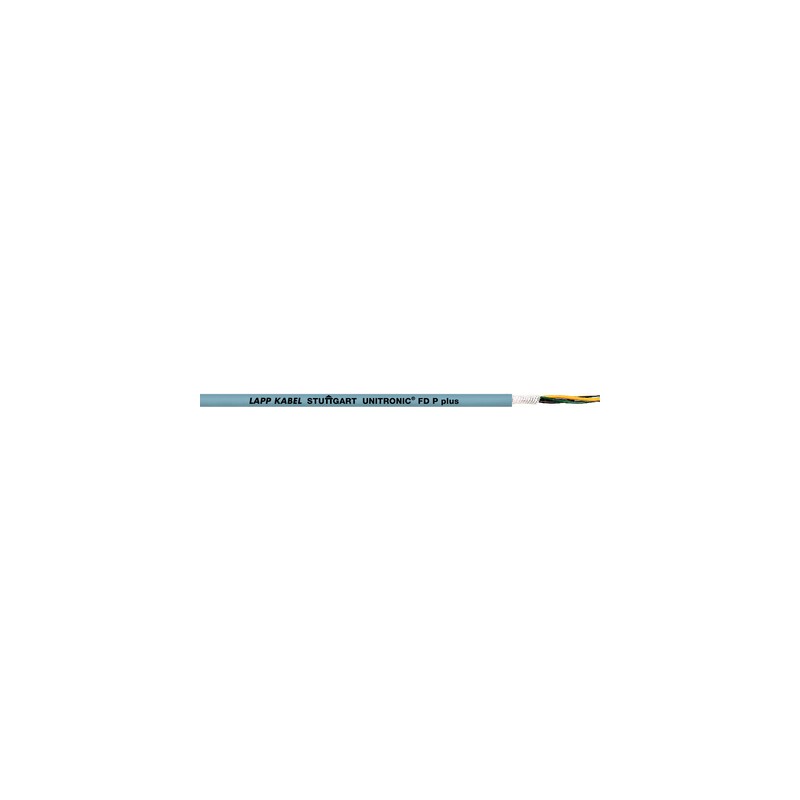

0028680 LAPP UNITRONIC FD P PLUS A 12X0,25

Vantaggi

• Affidabilità elevata
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• UL AWM voltage rating 1000V in case of internal wiring (for instance, inside Industrial Platform under Field Labeling) allows for internal laying next to power cables with applied UL rating of 1kV
• Nelle macchine industriali statunitensi, secondo NFPA 79, ed. 2015, 12.9.2 (condizione 3 alla sezione 12.9.2: sa 1 mm² e <16 AWG)

Applicazione

• Cavo dati ad alta flessibilità con guaina esterna in PUR, per elevatissime esigenze di durata anche in ambienti climatici severi
• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Sophisticated design for high-performance chain/ track use
• For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3

Caratteristiche del prodotto

• Guaina esterna in PUR, adatta al taglio, resistente agli oli minerali e all'abrasione quando viene utilizzata in catene portacavi
• Generalmente per uso esterno (non in Nord America) grazie alla resistenza ai raggi UV e all'ozono
• Classificazione autoestinguenza: IEC 60332-1-2, FT2 (Test fiamma orizzontale)
• Privo di alogeni, a bassa capacità e flessibile fino a -40°C
• Superficie poco aderente, resistente all'idrolisi e ai microbi, resistente agli oli

Riferimenti normativi/approvazioni

• Secondo VDE 0812
• cRUus AWM, certificato da UL (UL: E63634): UL AWM Style 21576 e AWM A/B I/II

Costruzione

• Fili sottilissimi di rame nudo
• Isolamento del conduttore a base di poliolefina
• Nastratura in tessuto non tessuto
• Guaina esterna in mescola PUR grigia (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Codice di identificazione dei conduttori

• DIN 47100, tabella T9

Mutua capacità

• C/C: ca. 60 nF/km

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• trefolo, a fili extra sottili

Raggio minimo di curvatura

• Mobile: 5 x diametro esterno
• Posa fissa: 3 x diametro esterno, una volta

Tensione di prova

• 1500 V

Campo di temperatura

• Posa mobile: da -40°C a +80°C
• Posa fissa: da -40°C a +80°C
  cRUus AWM: max. +80°C
