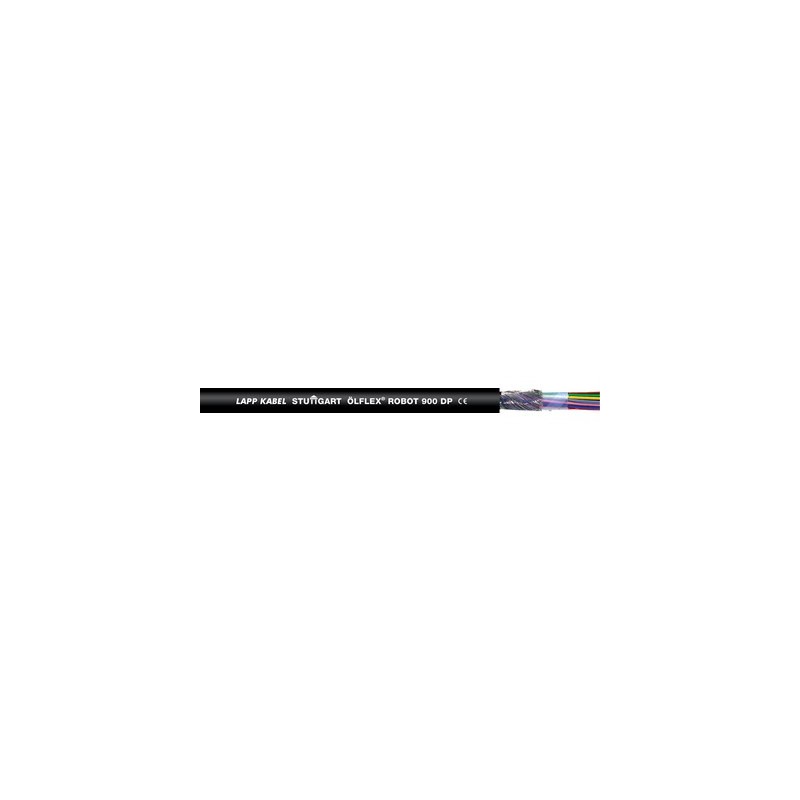

0028195 LAPP ROBOT ÖLFLEX 900 DP 12G1,5

Vantaggi

• Ingombro contenuto grazie al diametro ridotto
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• Schermatura in rame per la protezione da disturbi elettromagnetici

Applicazione

• Macchine industriali e macchine utensili
• Impianti automatici di movimentazione
• Automotive
• Per catene portacavi o parti di macchine in movimento
• Adatto alla posa in guaine per robotica e per l’impiego in robot cartesiani

Caratteristiche del prodotto

• Resistente all'abrasione e al taglio
• Autoestinguente
• Elevata resistenza agli oli
• Flessibile alle basse temperature
• Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

• Costruito per max 5 milioni cicli di torsione
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3
• Per catene con corse fino a 10 m

Costruzione

• Fili sottili o sottilissimi di rame nudo
• Isolamento del conduttore in TPE
• Conduttori cordati a strati concentrici
• Nastratura con nastro PTFE
• Schermatura in fili di rame stagnato avvolti a spirale
• Guaina esterna in PUR nera (simile RAL9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori fino a 0,34 mm²: DIN 47100
• Da 0,5 mm²: tutti neri con numerazione bianca

Mutua capacità

• C/C: ca. 100 nF/km
• C/S ca. 120 nF/km

Induttanza

• ca. 0,7 mH/km

Cordatura conduttori

• A filo sottile o sottilissimo

Torsione

• Carico massimo di torsione ± 180 °/m

Raggio minimo di curvatura

• Mobile: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• Fino a 0,34 mm²: 48 V AC
• Da 0,5 mm² U₀/U: 300/500 V

Tensione di prova

• Fino a 0,34 mm²: 1.500 V
• Da 0,5 mm²: 3.000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +80°C
  Posa fissa: da -50°C a +80°C
