00277992 SERVO LK SMS FX8PLUS-2DC00 LAPP Cavi per servomotori e resolver/encoder certificato

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• La certificazione multi-standard semplifica la gestione e riduce i costi
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

• Cavo di collegamento tra azionamento e encoder/resolver
• Cavo di collegamento tra l'azionamento e il motore
• Per catene portacavi o parti di macchine in movimento
• Per macchine automatiche
• Per zone bagnate di macchine utensili e linee di transfer
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere

Caratteristiche del prodotto

• Prestazioni dinamiche in catena portcavi: Accelerazione fino a 50 m/s².Velocità fino a 5 m/s.Traslazione fino a 100 m.
• Progettato per 10 milioni di cicli di flessione alternata e lunghezze di traslazione orizzontali fino a 100 metri
• Resistente all'usura e alle abrasioni, privo di alogeni, resistente agli oli
• Autoestinguente secondo IEC 60332-1-2 e CSA FT1

Riferimenti normativi/approvazioni

• Cavo di potenza:
  registrato VDE
  UL AWM Modello 21223
  CSA AWM I/II, A/B 1000 V 80° FT 1
• Cavi di segnale:UL/CSA AWM Style 20236
• UL File No. E63634
• Per lunghezze di traslazione fino a 100 m (orizzontali)
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili extra-sottili di rame:
  > Cavi di segnale: stagnati
  > Cavi di potenza: nudi
• Isolamento dei conduttori: polipropilene (PP)
• Schermatura in calza di rame stagnato
• Guaina esterna in PUR

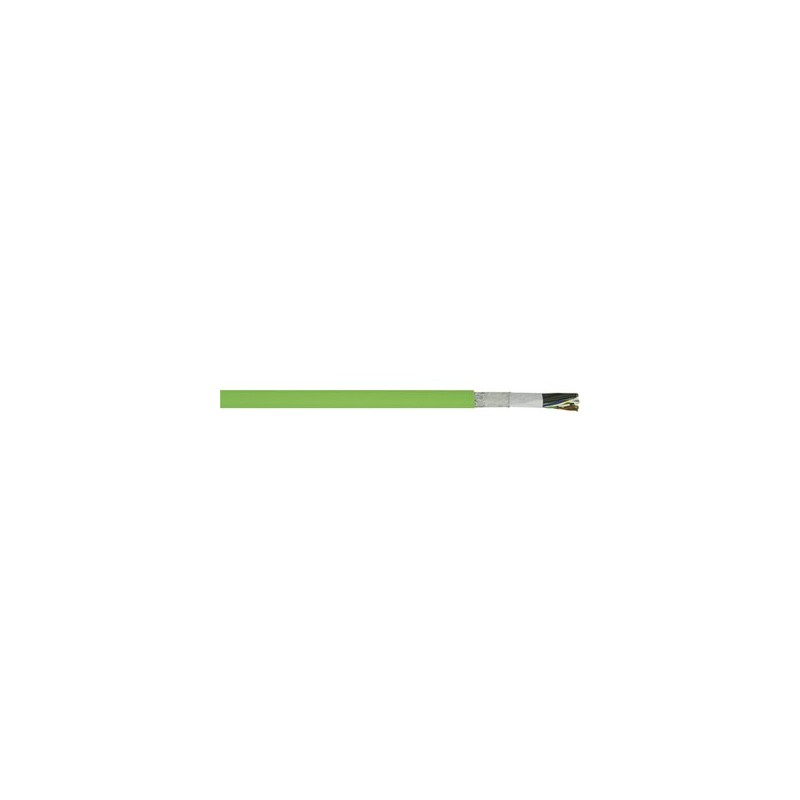

• Cavi di segnale verde (RAL 6018)
• Cavi per servomotori: arancione (RAL 2003)
• Ulteriori dettagli: consultare Data Sheet

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Vedere i datasheets per i dettagli

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Cavi di potenza:
  Posa fissa: 4 x Diametro
  Posa mobile:
  1.5 mm² - 16 mm²: 7.5 x Diametro
  25 mm² - 50 mm²: 10 x Diametro
  Cavi di segnale:
  Posa fissa: 4 x Diametro
  Posa mobile: 8 x Diametro

Tensione Nominale (V)

• Cavi di segnale: 30 V AC/DC
• Cavi di potenza:- Conduttori di alimentazione:U₀/U 600/1000 V (IEC)1000 V (UL/CSA)- Conduttori di controllo:24 V AC/DC (IEC)1000 V (UL/CSA)

Tensione di prova

• Cavo di potenza: 4 KV
• Cavi di segnale: 500 V

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -20°C a +60°C
• Posa fissa: da -50°C a +80°C

Cicli di flessione e parametri di utilizzo

• 10 milioni di cicli
