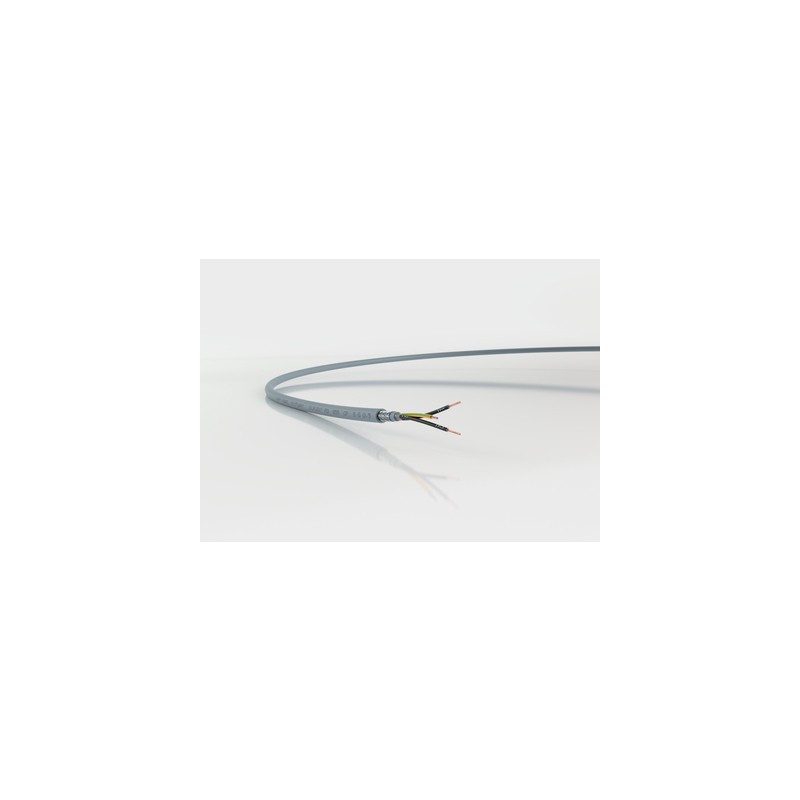

0027384 LAPP ÖLFLEX FD 855 CP 12G2,5

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• La certificazione multi-standard semplifica la gestione e riduce i costi
• La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Per zone bagnate di macchine utensili e linee di transfer
• Per macchine automatiche
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere
• In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
• In ambienti interni ed esterni

Caratteristiche del prodotto

• Buona resistenza meccanica, all'abrasione e al taglio
• Privo di alogeni e autoestinguente (IEC 60332-1-2)
• Resistenza a olio e liquidi e fanghi di trivellazione verificata secondo IEC 61892-4, Allegato D
• Flessibile fino a -40°C
• Superficie esterna a bassa aderenza
• Conforme ai requisiti EMC

Riferimenti normativi/approvazioni

• Secondo VDE 0250 / 0285
• USA: UL AWM Style 21576 con VW-1
  Canada: cUL AWM Style I/II A/B FT1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottilissimi di rame nudo (classe 6)
• Isolamento del conduttore in TPE
• Conduttori cordati a passo corto
• Nastratura in tessuto non tessuto
• Guaina interna in TPE
• Schermatura in calza di rame stagnato
• Guaina isolante in poliuretano, grigio (sim. RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• IEC U₀/U: 300/500 V
• UL: 1.000 V

Tensione di prova

• 3000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +80°C
• Posa fissa: da -50°C a +80°C

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online
