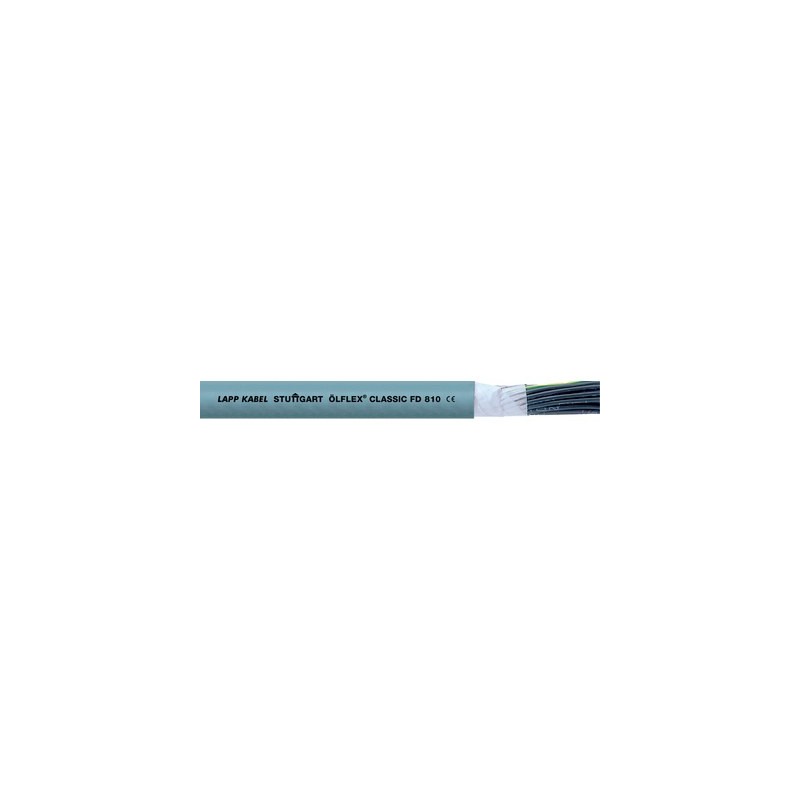

0026161 LAPP ÖLFLEX CLASSIC FD 810 42G1,5

Vantaggi

• Affidabilità elevata
• Molteplici possibilità di applicazione
• Ottimo rapporto qualità/prezzo
• Bassa emissione di polveri nelle movimentazioni in catena

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere
• Adatto all'utilizzo in ambienti interni umidi o bagnati
• Impiego all'esterno esclusivamente nel rispetto del campo di temperatura indicato e con protezione ai raggi UV

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

• Filo e guaina isolante in base a VDE 0245/0285
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottilissimi di rame nudo (classe 6)
• Isolamento dei conduttori in PVC
• Conduttori cordati a strati concentrici con passo di cordatura corto
• Nastratura in tessuto non tessuto
• Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Posa mobile: da 0°C a +70°C
• Posa fissa: da -40°C a +80°C

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online
