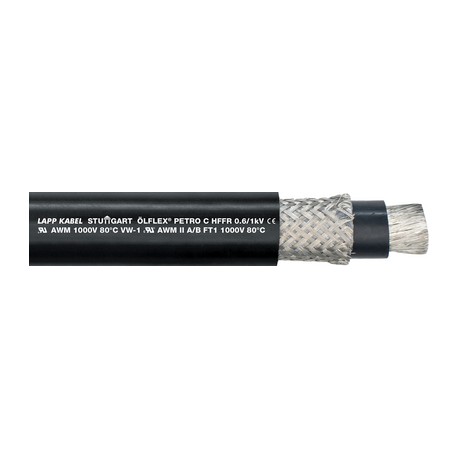

0023271 LAPP ÖLFLEX PETRO C HFFR 5G50 BK

Vantaggi

• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici
• Utilizzabile in diverse applicazioni industriali grazie alla resistenza allo stress meccanico, termico e chimico

Applicazione

• Per applicazioni onshore e offshore
• Per il collegamento elettrico di unità di trivellazione, stazioni di pompaggio, compressori o generatori in condizioni ambientali difficili
• Per zone bagnate di macchine utensili e linee di transfer
• Industria chimica e petrolchimica
• In ambienti interni ed esterni

Caratteristiche del prodotto

• Resistente ad olio e fango di trivellazione a norma NEK TS 606:2016 e IEC 61892-4
• Comportamento al fuoco:
  - Privo di alogeni (VDE 0472-815)
  - Autoestingueza: IEC 60332-1-2, IEC 60332-3-22 Cat. A
• Resistente ai raggi UV secondo ISO 4892-2
• Resistente all'ozono secondo EN 50396
• Resistente all'acqua salata secondo UL 1309

Norm references / Approvals

• Versioni monoconduttore:
  USA: UL AWM Style 11624
  Canada: cUL AWM II A/B
• Versioni multiconduttore:
  USA: UL AWM Style 20234
  Canada: cUL AWM II A/B

Costruzione

• Fili sottili di rame stagnato
• Isolamento dei conduttori in mescola di poliolefina
• Conduttori cordati a strati concentrici
• Guaina interna in mescola priva di alogeni
• Schermatura in calza di rame stagnato
• Guaina esterna in polimero speciale robusto, nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Colorato secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Autoestinguenza

• Autoestinguente sec. IEC 60332-1-2,
  UL VW-1, Prova alla fiamma, CSA FT 1
• Non propagante secondo IEC 60332-3-22 cat. A

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5/IEC 60228 classe 5 da 0,5 mm²

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• IEC U₀/U: 600/1000 V
• UL/CSA: 1000 V

Tensione di prova

• 4000 V

Campo di temperatura

• Movimento occasionale:
  da -40°C a +90°C (UL/CSA AWM: +80°C)
• Posa fissa:
  da -50°C a +90°C (UL/CSA AWM: +80°C)
