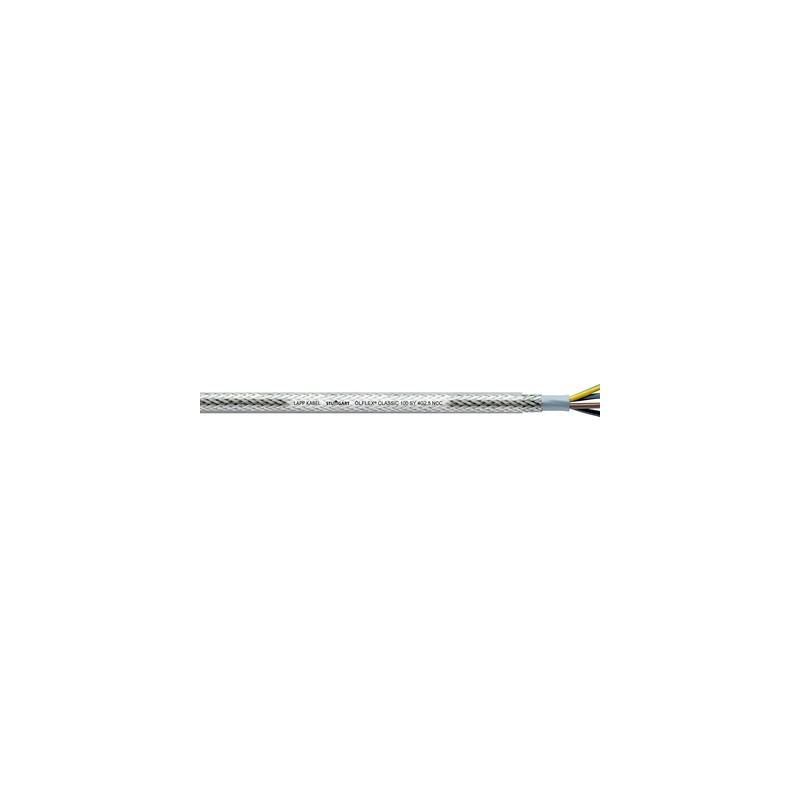

0016042 LAPP ÖLFLEX CLASSIC 100 SY 2X1

Vantaggi

• Protezione meccanica supplementare grazie all’armatura in calza di fili di acciaio

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Applicazioni gravose per quanto riguarda le sollecitazioni meccaniche

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Buona resistenza chimica, tabella T1

Norm references / Approvals

• Secondo IEC 60227-5 e EN 50525-2-51

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Conduttori cordati a strati concentrici
• Guaina interna in PVC grigia
• Armatura in fili di acciaio antiossidante
• Guaina esterna in PVC trasparente

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori: codice colore ÖLFLEX® (Tabella T7)

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• Fino a 1,5 mm²: U₀/U: 300/500 V
• Da 2,5 mm²: U₀/U: 450/750 V
  Da 2,5 mm², in caso di posa fissa e protetta: U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
