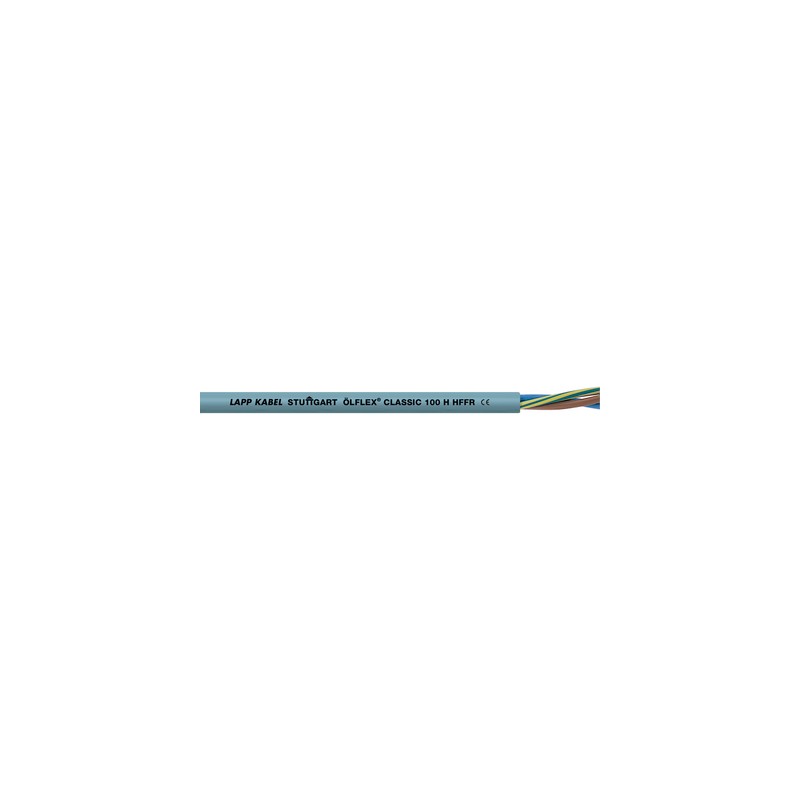

0014186 LAPP ÖLFLEX CLASSIC 100 H 4G95

Vantaggi

• Semplice impiego e installazione grazie all'alta flessibilità del cavo
• Ampia gamma di applicazioni grazie alle eccezionali caratteristiche del prodotto

Applicazione

• Luoghi pubblici quali aeroporti o stazioni ferroviarie
• Per applicazione in ambienti industriali e sistemi di climatizzazione
• Particolarmente adatto all'utilizzo nei luoghi in cui, in caso di incendio, sussiste notevole rischio per persone, animali e apparati di valore
• Adatto alle applicazioni in torsione tipiche in torri eoliche
• Adatto alla posa esterna nel rispetto del campo di temperatura.

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 (propagazione della fiamma su singolo cavo)
• Autoestinguente secondo IEC 60332-3-24 o IEC 60332-3-25 (propagazione della fiamma in fasci di cavi o conduttori)
• Privo di alogeni secondo IEC 60754-1
  (quantità dei gas contenenti acidi alogeni)
  Corrosività dei gas di combustione secondo IEC 60754-2
• Bassa densità dei fumi secondo IEC 61034-2
• Resistente agli oli secondo EN 50363-4-1 (TM5)
  e UL OIL RES I e UL OIL RES II
• Resistente all'ozono secondo EN 50396

Norm references / Approvals

• Secondo IEC 60227-5 e EN 50525-2-51
• Secondo EN 50525-3-11

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore privo di alogeni
• Guaina esterna: mescola speciale priva di alogeni, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Colorato secondo VDE 0293-308 tabella T9

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 450/750 VCA
  In posa protetta e fissa:
  U₀/U: 600/1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -30°C a +70°C
• Posa fissa: da -40°C a +80°C
