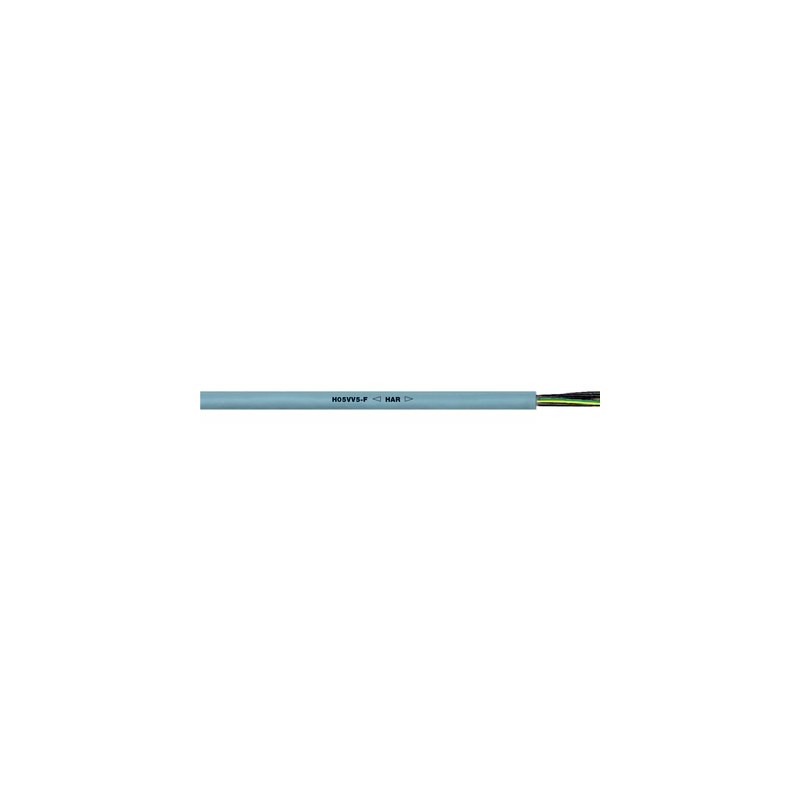

0011341 LAPP ÖLFLEX 140 H05VV5-F 41G1

Vantaggi

• Elevata accettazione in Europa grazie all'armonizzazione

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Macchine utensili
• Impiego prevalente in ambienti asciutti, umidi e bagnati (anche miscele acqua-olio), ma non adatto per utilizzo esterno
• Posa fissa con sollecitazione meccanica media o posa mobile non guidata, non ripetitiva in modo continuo senza sollecitazioni a trazione o guida forzata

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Elevata resistenza agli oli secondo EN 50363-4-1: TM5

Riferimenti normativi/approvazioni

• EN 50525-2-51

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori in PVC
• Conduttori cordati a strati concentrici
• Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 12,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +70°C
