IME406546 IME COMMUTATORE DX3 IS-A 4P 100A

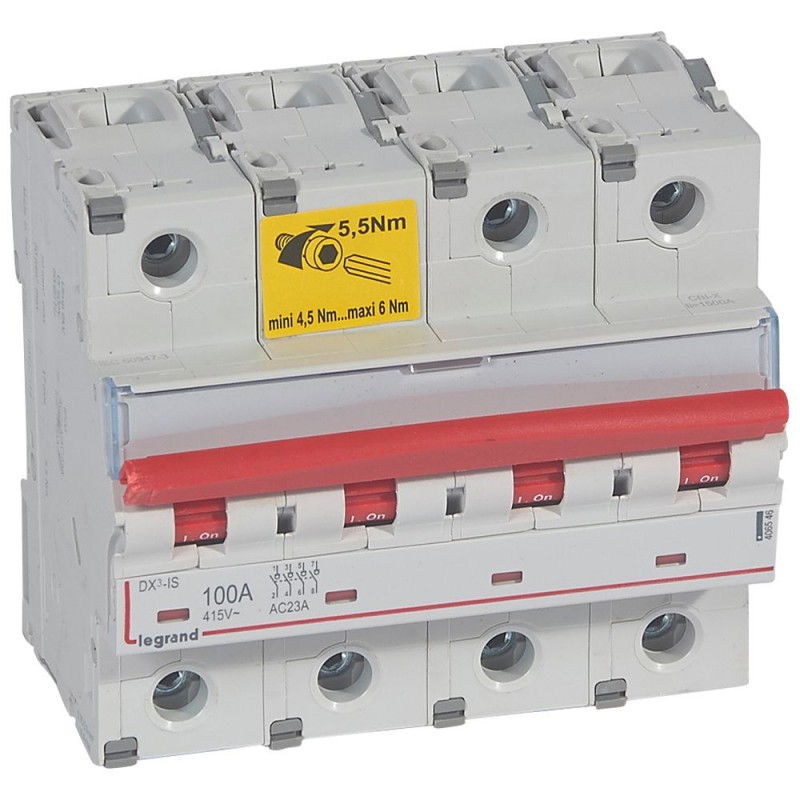

IME 406546 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

406546 IME COMMUTATORE DX3 IS-A 4P 100A

Codice: 406546

Produttore: IME

Descrizione:

COMMUTATORE DX3 IS-A 4P 100A
Interruttore di scollegamento DX³ -IS - con scatto remoto - 4P - 400 V~ - 100A - 6 moduli
Interruttore di scollegamento DX³ -IS - con scatto remoto - 4P - 100A - 6mod

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • IME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de IME

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Interruttore DX3 IS-A a 4 poli 100A. Interruttori di sconnettimento con scatto - Categoria d'uso AC 22A e AC 23A (AC 22A per 125 A) secondo EN 60947-3 - Coperchio tasto rosso - Scatto remoto con associato ausilio al controllo - Adatto per assistenti di controllo e segnalazione - Adatto a comandi motorizzati - Indicazione visiva dello stato effettivo dei contatti: - Posizione "chiusa" (indicatore rosso) - Posizione "aperta" (indicatore verde) Quadrule 400 V~ - Corrente nominale: 100A - Numero di moduli: 6. Interruttori disconnettori DX³ - sezionamento all'impianto di installazione, 16 a 125A - Montaggio nel profilo simmetrico EN 60715 - Taglio completamente visibile.
Funzionamento come interruttore principaleSì
Funzionamento come interruttore di manutenzione/riparazioneSì
Funzionamento come interruttore di sicurezzaSì
Esecuzione come dispositivo di arresto di emergenzaSì
Esecuzione come switch-inverterNo
Tensione operativa nominale massima Ue AC415 V
Tensione di funzionamento nominale (Min-Max)48-415 V
Corrente nominale permanente Iu100 A
Corrente permanente assegnata con AC-21, 400 V100 A
Resistenza di corrente nominale di breve durata Icw1 kA
Potenza operativa nominale a 400 V c.a.-2340 kW
Numero di poli4
Numero di contatti ausiliari normalmente chiusi0
Numero di contatti ausiliari normalmente aperti0
Numero di contatti ausiliari come contatto di modifica3
Azionamento motorizzato opzionaleSì
Azionamento motorizzato integratoNo
Rilascio della tensione opzionaleSì
Costruzione del dispositivoDispositivo completo nel caso in cui
Montaggio a pavimentoSì
Adatto per il montaggio frontale a 4 foriSì
Adatto per il montaggio frontale centraleNo
Adatto per l'installazione su distributoreSì
Adatto per montaggio intermedioNo
Colore dell'elemento di trasmissionerosso
Esecuzione dell'elemento attuatoreManeggiare
InterbloccabileSì
Tipo di connessione del circuito di corrente principaleConnessione filettata
Grado di protezione (IP), anterioreIP20

ETIM for 406546 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica415 V
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1 kA
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica40 kW
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica100 A
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica100 A
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica48 V
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
