IME406457 IME DX3 È UNO SWITCH 3P 20A

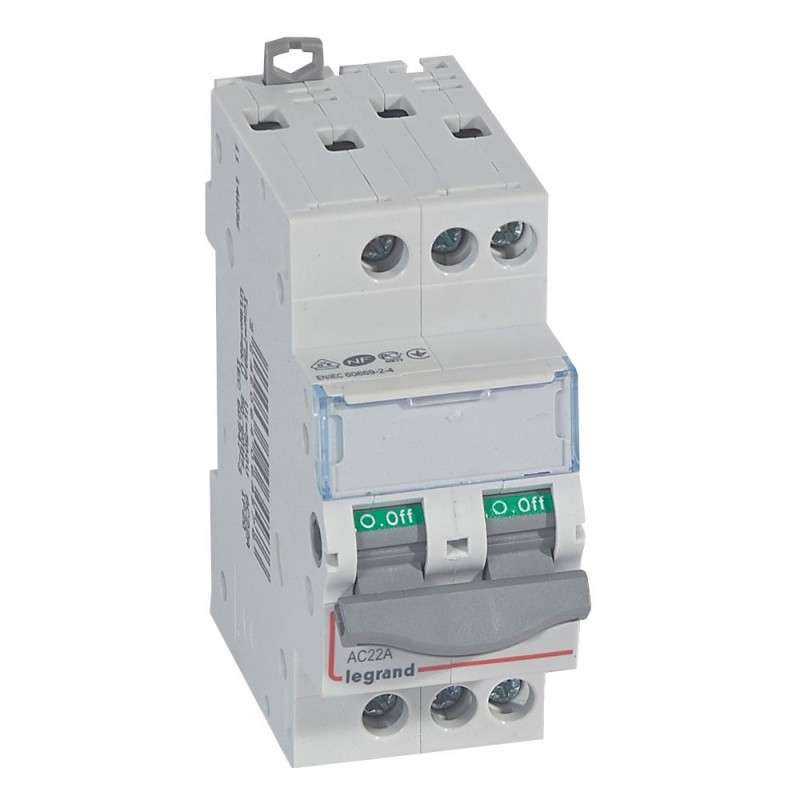

IME 406457 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

406457 IME DX3 È UNO SWITCH 3P 20A

Codice: 406457

Produttore: IME

Descrizione:

DX3 È UNO SWITCH 3P 20A
DX³ -IS - 3P - 400V~ - 20A - 20A - 2 moduli interruttore di disconnessione
Sezionatore DX³ -IS - 3P - 400V~ - 20A - 2mod

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • IME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de IME

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

DX3 È INTERRUTTORE a 3 poli 20A. Interruttori snocchiatori - Utilizzare categoria AC 22A secondo EN 60947-3 - maniglia grigia - Contatti doppi a taglio - Accetta un ausilio di segnalazione DX³ (AC) Tripolar 400V~ - Corrente nominale: 20A - Numero di moduli: 2. Interruttori di scollegamento DX³ -IS - sezionamento nell'intestazione di installazione, da 16 a 125A - Montaggio nel profilo simmetrico EN 60715 - Taglio completamente visibile.
Funzionamento come interruttore principaleSì
Funzionamento come interruttore di manutenzione/riparazioneNo
Funzionamento come interruttore di sicurezzaSì
Esecuzione come dispositivo di arresto di emergenzaNo
Tensione operativa nominale massima Ue AC400 V
Corrente nominale permanente Iu20 A
Corrente nominale di cortocircuito condizionale IQ4500 kA
Numero di poli3
Azionamento motorizzato opzionaleNo
Azionamento motorizzato integratoNo
Costruzione del dispositivoTecnica integrata fissa per dispositivo integrato
Montaggio a pavimentoNo
Adatto per il montaggio frontale a 4 foriNo
Adatto per il montaggio frontale centraleNo
Adatto per l'installazione su distributoreSì
Adatto per montaggio intermedioNo
Esecuzione dell'elemento attuatoreManeggiare
InterbloccabileSì
Tipo di connessione del circuito di corrente principaleConnessione filettata
Grado di protezione (IP), anterioreIP20
Larghezza35,6 millimetri
altezza94,8 mm
profondità76,4 mm
Resistenza agli urtiIK04
Temperatura di funzionamento (Min-Max)-25-70 °C
Temperatura di Stoccaggio (Min-Max)-40-70 °C
Tipo di tensioneCORRENTE ALTERNATA
Direzione dell'alimentazione elettricaDall'alto o dal basso
Visualizzazione dei contrassegni sui morsetti di collegamentoNo
coloreGrigio
Numero RAL7035
Privo di alogeniSì
Capacità terminale (Min-Max)1,5-16 mm²
Tipo di connessioneBarra colletrice e cavo
Spazio etichetta/Area di stampaSì

ETIM for 406457 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaaltezza (EF000040)
Valore caratteristica94.8 mm
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica400 V
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica4500 kA
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica20 A
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaprofondità (EF000049)
Valore caratteristica76.4 mm
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicalarghezza (EF000008)
Valore caratteristica35.6 mm
