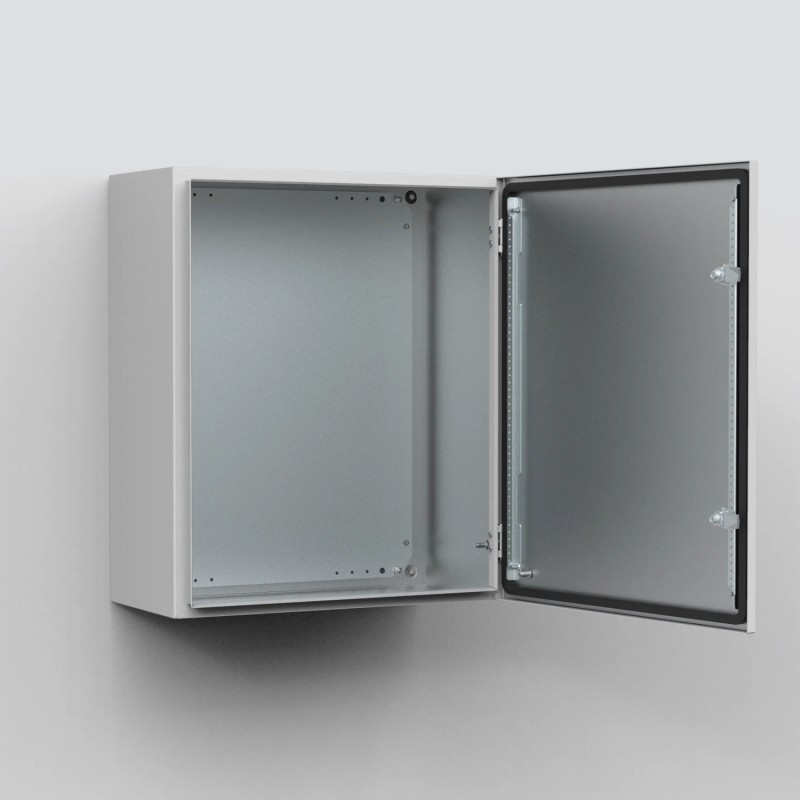

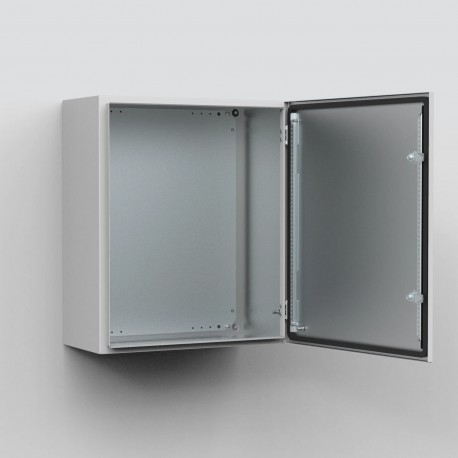

MASE0606021R5 ELDON Parete EMC, 600x600x210, custodia compatta, 1-porta, con MP, acciaio dolce, IP66

Materiale:

Corpo: 1,2 mm in acciaio zincato / 1.4 mm MASE0606021R5 e sopra. Porta: 1,2 mm in acciaio zincato / 1.4 mm MASE0606021R5 e sopra / 1.8 mm MASE1006026R5 e sopra. Piastra di montaggio: 2 mm in acciaio zincato.

Corpo:

Piegato e saldato. Quattro 8,5 mm diametro fori per il fissaggio a parete di fi ssaggio, pressato in 20.4 mm di diametro x 2 mm depressioni per consentire la circolazione dell'aria intorno alla parte posteriore della custodia.

Sportello di:

Montato in superficie con 130º di apertura. Nascosto rimovibile cerniere con perno di fissaggio. Le cerniere sono montato per la mano destra di apertura. Dalla dimensione MASE0505021R5 e sopra ci sono due rimovibile profili di montaggio sulla porta. Tenuta è assicurata da un conduttore EMC guarnizione.

Lock:

Cromato serratura a doppia aletta con 3 mm di inserimento e di 90 ° in movimento. 1000 mm custodie e soprattutto hanno espagnolette tre punti di chiusura.

Piastra di montaggio:

La piastra di montaggio è segnato in verticale, a 10 mm per un facile posizionamento orizzontale delle attrezzature. In alto e in basso sono i fori per facilitare il fissaggio dei cavi. Fissaggio M8 premere saldati borchie per la parte posteriore della custodia. Tutti i lati da 800 mm e sopra sono rafforzati dai bordi ripiegati. Utilizzando il AMG accessorio la piastra di montaggio può essere regolato a qualsiasi profondità.

Piastra Di Apertura:

Nessuna piastra di apertura per una massima protezione EMI.

Messa a terra:

La porta è collegata a terra mediante un apposito perno di messa a terra M8.

Finitura:

RAL 7035 struttura del rivestimento della polvere solo sull'esterno.

Protezione:

IP 54 TIPO 12 IK 10.

Consegna:

Zincato recinto corpo e porta, dipinto all'esterno. Porta dotata di EMI guarnizione conduttiva. Due porte, profili di montaggio dalla dimensione MASE0505021R5 e sopra. La messa a terra delle strutture.

Caratteristica:

In acciaio zincato porta singola, muro di recinzione, progettato per la compatibilità elettromagnetica.

Vantaggi:

Conducibilità elettrica tra l'involucro del corpo e della porta è garantita, il che assicura una buona Faraday effetto è creato.

Vantaggi:

Di componenti e apparecchiature fallimento, e inutili tempi di inattività è evitato, in quanto i componenti sono protetti da interferenze elettromagnetiche, nonché da acqua e polvere nel contenitore.

Commento:

Solo EMC nominale accessori o periferiche che interessano l'involucro esterno pareti devono essere utilizzati, l'utilizzo di altri accessori o periferiche potranno effettuare il downgrade della custodia EMC prestazioni.
