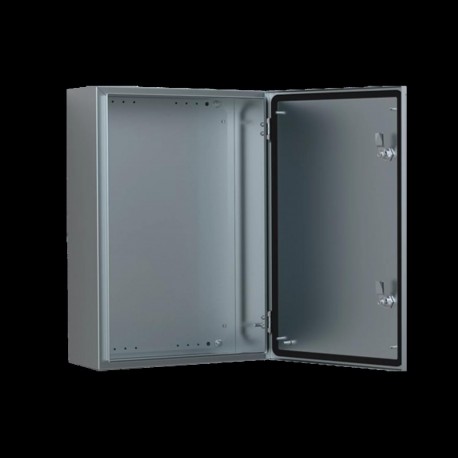

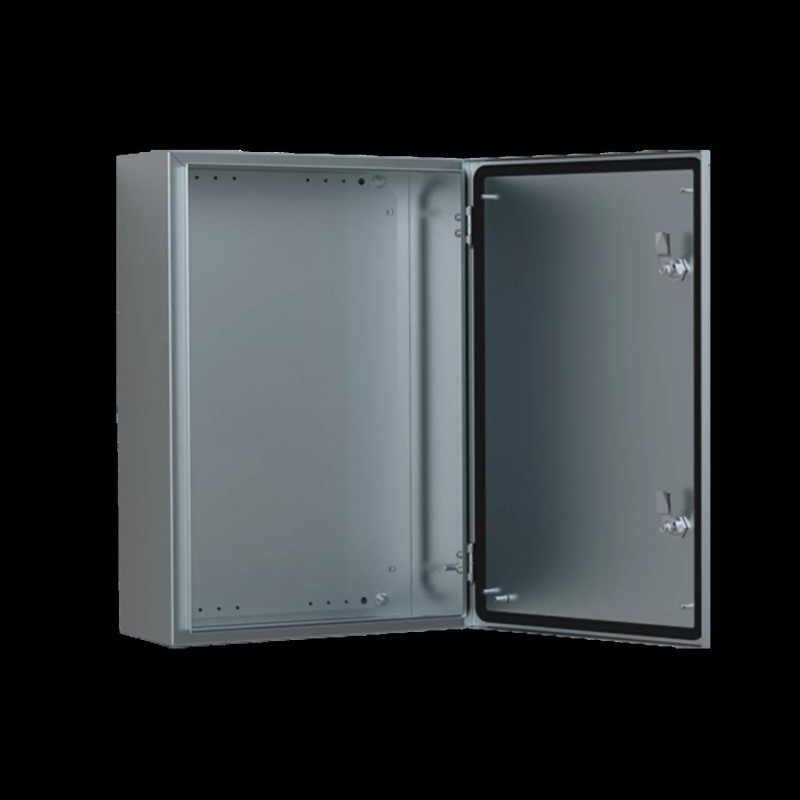

ASR0806030-316 ELDON A parete, 800x600x300
ASR0806030-316
ELDON
A parete, 800x600x300
Murale, 800x600x300, compatto, 1-porta, con un MP, acciaio inox 316, IP66
Montaggio parete 800x600x300
Da parete, 800x600x300, compatto, 1 porta, con MP, acciaio inox 316, IP66
sistemi di armadi elettrici > Cabinet di distribuzione
Armadi in acciaio inossidabile
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ELDON
Related products
▲Più venduti
▲Dettagli
▲Caratteristiche
- Materiale: Acciaio inox pre-satinato AISI 304L / AISI 316L. Corpo: 1.5 mm. Porta per AISI 304L: 1.5 mm / 2 mm. Porta per AISI 316L: 2 mm. Piastra di montaggio: Acciaio elettrozincato da 2 mm.
- Corpo: Piegato e saldato in continuo. Per facilitare l'installazione, ogni angolo posteriore della cassa è contrassegnato a laser per indicare con precisione dove praticare i fori e fissare le staffe per il montaggio a parete AWS.
- Porta: Angolo a pezzo unico. Montaggio a filo, con apertura di 130°. Cerniere a scomparsa in acciaio inox AISI 304 con perno rimovibile. Possono essere montate per consentire l'apertura a sinistra o a destra. La tenuta è assicurata da una guarnizione in poliuretano iniettato o da una guarnizione in silicone iniettato. Prigionieri interni M6 saldati per il montaggio dei profili delle porte MMDP opzionali.
- Serratura: Serratura zamak a doppia mappa da 3 mm con movimento a 90° e meccanismo antivibrazione personalizzata da nVent HOFFMAN. Due serrature per casse da 600 a 800 mm di altezza. Sistema di bloccaggio a cariglione su tre punti o 3 serrature per casse a partire da un'altezza di 1000 mm. La serratura in acciaio inossidabile e altre varianti sono disponibili come accessori.
- Piastra di montaggio: Fissato su bulloni M8 saldati sul retro armadio. In casse con altezza o larghezza di 800 mm o superiore, la piastra di montaggio ha una piega sui quattro lati che conferisce una maggiore rigidità. Utilizzando l’accessorio AMG, la piastra di montaggio può essere regolata in profondità.
- Accesso per il cavo: Non vi sono piastre di chiusura standard con aperture per cavi per garantire tenuta e pulizia.
- Protezione: Conforme a IP 66 TYPE 4X, 12 IK 10.
- Finitura: Acciaio inox pre satinato 400.
- Fornitura: Armadio con porta, piastra di montaggio, chiave in plastica da 3 mm a doppia mappa e accessori per il montaggio. Chiave in metallo, per altezza di 1000 mm e oltre.
- Ulteriori informazioni: L'impiego di prodotti per la gestione termica, sfiatatoi e tetti parapioggia è consigliato per le applicazioni gravose ed esterni. Si prega di consultare la sezione accessori generali e il capitolo tecnico per ulteriori informazioni.
| Atributo del producto | Valor |
|---|---|
| Altezza (H) | 800mm |
| Larghezza (W) | 600mm |
| Profondità (D) | 300mm |
| Tipo di guarnizione | Silicone |
| Materiale | Acciaio inox 316 |
| Profondità di montaggio massima | 282mm |
| Fine | Spazzolato |
| Spessore del corpo | 1.5mm |
| Spessore portiera | 2mm |
| Quantità dispositivo di chiusura | 2 |
| Peso | 29.15kg |
| UPC | 783510450571 |
| EAN | 8713574121027 |
| Quantità nella confezione standard | 1 |
| Quantità nella confezione | 1 |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | None mm |
| altezza (EF000040) | None mm |
| profondità (EF000049) | None mm |
| materiale (EF002169) | |
| qualità del materiale (EF001257) | |
| finitura della superficie (EF006569) | |
| colore (EF000007) | |
| numero RAL (EF000116) | |
| autonomo (EF020363) | |
| modello a parete verticale con presa a pavimento (EF015208) | |
| adatto per montaggio murale (EF000664) | |
| modello d'angolo (EF020814) | |
| montaggio intermedio (EF022994) | |
| accoppiabile (EF001229) | |
| con piastra di montaggio (EF000118) | |
| piastra di montaggio a profondità regolabile (EF006054) | |
| adatto per montaggio a parete (EF007536) | |
| fissaggio al palo (EF009582) | |
| numero di porte (EF000122) | |
| numero di serrature (EF000123) | |
| adatto per montaggio metrico (EF005823) | |
| tetto inclinato (EF009278) | |
| versione EMC (EF001062) | |
| con porta di visione (EF001089) | |
| con porta di ventilazione (EF006279) | |
| con porta posteriore (EF007381) | |
| resistenza agli urti (EF004293) | |
| grado di protezione (IP) (EF005474) | |
| indice di protezione (NEMA) (EF011959) | |
| capacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986) | None W |
| carico max. ammesso dell'armadio secondo IEC 62208 (EF014987) | None N |
| carico max. ammesso della porta secondo IEC 62208 (EF014988) | None N |
| carico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989) | None N |
