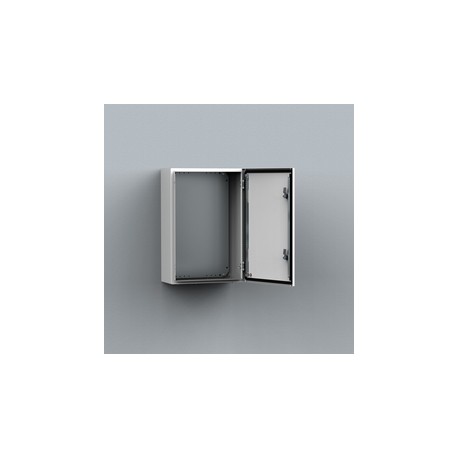

MAS0403021R5 ELDON A parete, 400x300x210
MAS0403021R5
ELDON
A parete, 400x300x210
Murale, 400x300x210, compatto, 1-porta, con un MP, acciaio dolce, IP66
Montaggio parete 400x300x210
Da parete, 400x300x210, compatto, 1 porta, con MP, acciaio dolce, IP66
sistemi di armadi elettrici > Cabinet di distribuzione
Casse in lamiera d'acciaio
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ELDON
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Caratteristiche
- Corpo: Piegata e saldata in continuo. Quattro fori da 8.5 mm di diametro per fissaggio a parete, con bugnature da 20.4 mm di diametro × 2 mm per consentire una circolazione nella parte posteriore della cassa.
- Apertura piastra pressacavo: Ubicata nella parte posteriore della cassa per facilitare il cablaggio della piastra.
- Protezione: Conforme a IP 66 TIPO 4, 12 IK 10. Per l'installazione all'aperto, si consiglia l'uso di un parapioggia, ARF e di un rivestimento di vernice in poliestere al 100% con primer anticorrosione. La resistenza alla corrosione deve essere presa in considerazione per le applicazioni per esterni o interni.
- Piastra di montaggio: La piastra di montaggio è punzonata verticalmente ad intervalli da 10 mm per il facile posizionamento delle apparecchiature. Sulla parte superiore e inferiore ci sono fori per facilitare il fi ssaggio dei cavi. osizionata tramite bulloni M8 saldati a pressione nella parte posteriore cassa. Tutti i lati da 800 mm in su sono rinforzati tramite bordi piegati. Utilizzando l’accessorio AMG, la piastra di montaggio può essere regolata per ogni profondità.
- Materiale: Corpo: Lamiera d’acciaio da 1,2 mm per cassette con una profondità di 155 mm / 1,4 mm per cassette con una profondità di 210 o 260 mm / 1,5 mm per cassette con una profondità di 300 o 400 mm, o con altezza o larghezza pari a 1000 mm o maggiore. Flangia passacavi: Lamiera d’acciaio da 1,4 mm. Porta: Lamiera d’acciaio da 1,2 mm / 1,5 mm per cassette con altezza o larghezza pari a 500 mm o maggiore / 2 mm per cassette con altezza o larghezza pari a 800 mm o maggiore. Piastra di montaggio: Acciaio elettrozincato da 2 mm.
- Serratura: Serratura a doppia mappa da 3 mm con movimento a 90° e meccanismo antivibrazione personalizzata da nVent HOFFMAN. Due serrature per casse da 600 a 800 mm di altezza. Sistema di bloccaggio a cariglione su tre punti per casse a partire da un'altezza di 1000 mm. Altri inserti sono disponibili come accessori.
- Finitura: Verniciatura a polvere, colore RAL 7035.
- Porta: Montaggio a filo con apertura di 130°. Cerniere rimovibili a scomparsa con perno prigioniero. Le cerniere possono essere montate per consentire l'apertura a sinistra o a destra. Prigionieri interni M6 saldati per il montaggio dei profili delle porte MMDP, vedere la consegna. La tenuta è assicurata da una guarnizione monopezzo in poliuretano iniettato.
- Fornitura: Cassa con porta e piastra di montaggio (non incluse per i codici degli articoli che terminano con PER5). In caso di altezza di 600 mm e superiore, due profili di montaggio porta MMDP. Flange passacavi con guarnizioni, chiave in plastica da 3 mm a doppia mappa e accessori di montaggio. Chiave in metallo, per altezza di 1000 mm e oltre. Elementi per il collegamento di terra.
| Atributo del producto | Valor |
|---|---|
| Altezza (H) | 400mm |
| Larghezza (W) | 300mm |
| Profondità (D) | 210mm |
| Piastra di montaggio inclusa | Sì |
| Dimensioni pannello | 370 x 250mm |
| Profondità di montaggio massima | 192mm |
| Quantità dispositivo di chiusura | 1 |
| Materiale | Acciaio dolce |
| Fine | Verniciato a polvere |
| Colore | Grigio chiaro |
| Codice colore | RAL 7035 |
| Spessore del corpo | 1.5mm |
| Spessore portiera | 1.5mm |
| Larghezza apertura piastra premistoppa | 210mm |
| Profondità apertura piastra premistoppa | 96mm |
| Tipo di piastra premistoppa | 1 |
| Numero di aperture piastra premistoppa | 1 |
| Peso | 8.6kg |
| UPC | 783510487577 |
| EAN | 8713574129054 |
| Quantità nella confezione standard | 1 |
| Quantità nella confezione | 1 |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 300.00 mm |
| altezza (EF000040) | 400.00 mm |
| profondità (EF000049) | 210.00 mm |
| materiale (EF002169) | Steel |
| qualità del materiale (EF001257) | Other |
| finitura della superficie (EF006569) | Powder coating |
| colore (EF000007) | Grey |
| numero RAL (EF000116) | 7035.00 |
| autonomo (EF020363) | |
| modello a parete verticale con presa a pavimento (EF015208) | |
| adatto per montaggio murale (EF000664) | |
| modello d'angolo (EF020814) | |
| montaggio intermedio (EF022994) | |
| accoppiabile (EF001229) | |
| con piastra di montaggio (EF000118) | true |
| piastra di montaggio a profondità regolabile (EF006054) | false |
| adatto per montaggio a parete (EF007536) | false |
| fissaggio al palo (EF009582) | false |
| numero di porte (EF000122) | 1.00 |
| numero di serrature (EF000123) | 1.00 |
| adatto per montaggio metrico (EF005823) | false |
| tetto inclinato (EF009278) | false |
| versione EMC (EF001062) | false |
| con porta di visione (EF001089) | false |
| con porta di ventilazione (EF006279) | false |
| con porta posteriore (EF007381) | false |
| resistenza agli urti (EF004293) | IK10 |
| grado di protezione (IP) (EF005474) | IP66 |
| indice di protezione (NEMA) (EF011959) | 13 |
| capacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986) | None W |
| carico max. ammesso dell'armadio secondo IEC 62208 (EF014987) | None N |
| carico max. ammesso della porta secondo IEC 62208 (EF014988) | None N |
| carico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989) | None N |
