ELDONCasse in lamiera d'acciaioMAP0306030R5 ELDON A parete, 300x600x300

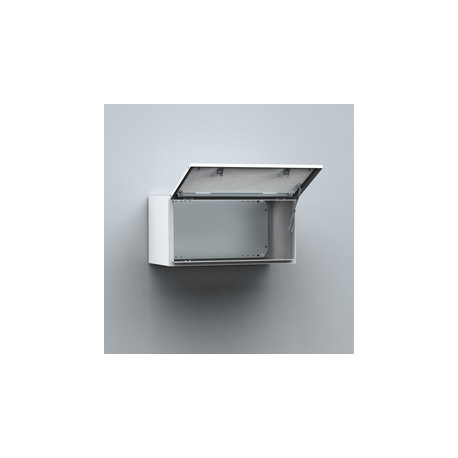

ELDON MAP0306030R5 MAP0306030R5 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MAP0306030R5 ELDON A parete, 300x600x300

Riferimento: MAP0306030R5

Produttore: ELDON

Descrizione:

A parete, 300x600x300
Murale, 300x600x300, compatto, 1-porta, con un MP, acciaio dolce, IP66
Montaggio parete 300x600x300
Montaggio a parete, 300x600x300, compatto, 1 porta, con MP, acciaio dolce, IP66

Categorie:

  • sistemi di armadi elettrici > Cabinet di distribuzione
  • ELDON > Casse in lamiera d'acciaio

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ELDON

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 192,73 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 10 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

  • Materiale: Corpo: Lamiera d’acciaio da 1.5 mm. Flangia passacavi: Lamiera d’acciaio da 1.4 mm. Porta: Lamiera d’acciaio da 1.5 mm MAP0306030R5 / 2 mm MAP0308030R5 e superiore. Piastra di montaggio: Acciaio elettrozincato da 2 mm.
  • Corpo: Piegato e saldato in continuo. Quattro fori da 8.5 mm di diametro per fissaggio a parete, con bugnatura da 20.4 mm di diametro × 2 mm per consentire la circolazione dell’aria nella parte posteriore della cassa.
  • Pannello frontale: Montata esternamente con apertura a 130°. Cardini removibili a scomparsa con perno integrato. I cardini possono essere montati per consentire l’apertura da sopra o da sotto. Un fermaporta meccanico mantiene il pannello aperto. Un profilo di montaggio removibile è previsto sul lato cardine. La tenuta è assicurata da una guarnizione uniforme in poliuretano estruso.
  • Serratura: Serrature personalizzate con doppia mappa per una facile apertura del pannello. Inserti DIN da 3 mm con movimento di 90°. Altri inserti sono disponibili come accessori.
  • Piastra di montaggio: La piastra di montaggio è punzonata verticalmente ad intervalli da 10 mm per il facile posizionamento dell’equipaggiamento. Sulla parte superiore e inferiore vi sono alcuni fori per facilitare il fissaggio dei cavi. Posizionata tramite bulloni M8 saldati a pressione sul retro cassa. Tutti i lati da 800 mm in su sono rinforzati tramite bordi piegati.
  • Apertura piastra pressacavo: Superiore e inferiore. Ubicata all'estremità posteriore cassa per facilitarne il cablaggio piastra. Coperture di chiusura e guarnizioni non incluse. Le piastre di chiusura utilizzate sono quelle fornite con le casse MAS o MAD.
  • Protezione: Il montaggio singolo è conforme a IP 66 TYPE 4, 12 IK 10, nella misura in cui si montino pressacavi, guarnizioni, forniti come accessori. Combinato con MAD o MAD, è conforme a IP 55 TYPE 12.
  • Finitura: Verniciatura a polvere, colore RAL 7035.
  • Fornitura: Cassa con pannello, una piastra di montaggio e un profilo di montaggio del pannello (non inclusi per i codici degli articoli che terminano con PER5). Chiave in plastica da 3 mm a doppia mappa e accessori di montaggio. Elementi per il collegamento di terra.
Atributo del producto Valor
Altezza (H)300mm
Larghezza (W)599mm
Profondità (D)300mm
Piastra di montaggio inclusaSì
Dimensioni pannello270 x 550mm
Profondità di montaggio massima282mm
Quantità dispositivo di chiusura2
MaterialeAcciaio dolce
FineVerniciato a polvere
ColoreGrigio chiaro
Codice coloreRAL 7035
Spessore del corpo1.5mm
Spessore portiera1.5mm
Larghezza apertura piastra premistoppa510mm
Profondità apertura piastra premistoppa96mm
Tipo di piastra premistoppa4
Numero di aperture piastra premistoppa2
Peso14.36kg
UPC783510486822
EAN8713574123809
Quantità nella confezione standard1
Quantità nella confezione1

ETIM for MAP0306030R5 Sistemi di armadi elettrici (EC000261)

Nome caratteristicalarghezza (EF000008)
Valore caratteristica600.00 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica300.00 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica300.00 mm
Nome caratteristicamateriale (EF002169)
Valore caratteristicaacciaio
Nome caratteristicafinitura della superficie (EF006569)
Valore caratteristicarivestito a polvere
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica7.04
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaSì
Nome caratteristicapiastra di montaggio a profondità regolabile (EF006054)
Valore caratteristicaSì
Nome caratteristicafissaggio al palo (EF009582)
Valore caratteristicaNo
Nome caratteristicanumero di porte (EF000122)
Valore caratteristica1.00
Nome caratteristicanumero di serrature (EF000123)
Valore caratteristica2.00
Nome caratteristicatetto inclinato (EF009278)
Valore caratteristicaNo
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaNo
Nome caratteristicacon porta di visione (EF001089)
Valore caratteristicaNo
Nome caratteristicacon porta di ventilazione (EF006279)
Valore caratteristicaNo
Nome caratteristicacon porta posteriore (EF007381)
Valore caratteristicaNo
Nome caratteristicaresistenza agli urti (EF004293)
Valore caratteristicaIK10
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4
