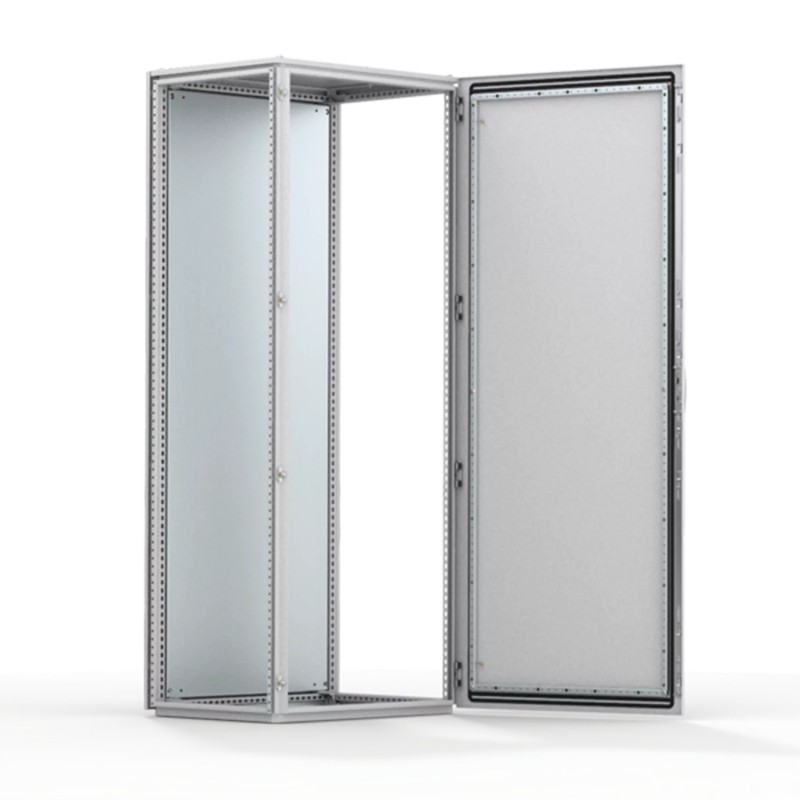

ELDON MCS18106R5 MCS18106R5 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

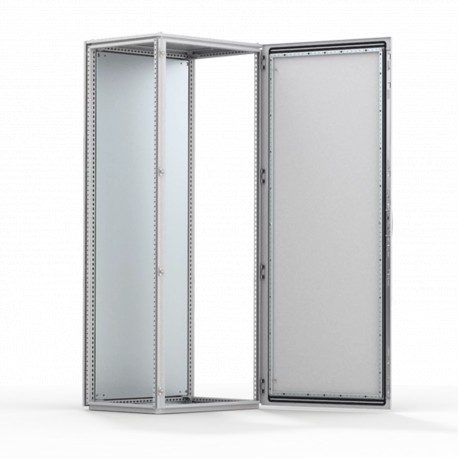

MCS18106R5 ELDON Pavimento in piedi, 1800x1000x600

Riferimento: MCS18106R5

Produttore: ELDON

Descrizione:

Pavimento in piedi, 1800x1000x600
Autoportante, 1800x1000x600, componibile, 1 porta, con un MP, acciaio dolce e acciaio, grado di protezione IP55
Da pavimento, 1800x1000x600, con piastra
Autoportante, 1800x1000x600, combinabile, 1 porta, con MP, acciaio dolce, IP55

Categorie:

  • sistemi di armadi elettrici > Cabinet di distribuzione
  • ELDON > Armadi in acciaio

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ELDON

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.072,52 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 10 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

  • Materiale: Struttura: acciaio verniciato da 1.5 mm. Porta: acciaio verniciato da 2 mm. Retro, tetto e pareti laterali. acciaio verniciato da 1.5 mm. Piastra di montaggio: acciaio elettrozincato da 3 mm. Piastre di fondo: acciaio elettrozincato da 1 mm.
  • Telaio: Profili rovesciati aperti saldati in continuo con profilato da 25 mm in conformità a DIN 43660. Incluso profilato esterno integrato.
  • Porta: Montato con quattro cerniere che consentono l'apertura a sinistra o a destra. Compreso telaio della porta con foratura a passo 25 mm.
  • Pannello posteriore: Fissato con viti torx M6. Predisposizione per l'eventuale montaggio di una porta posteriore. La versione RD viene fornita con porta posteriore invece di pannello posteriore.
  • Pannelli laterali: Forniti come accessorio.
  • Pannello superiore: Removibile.
  • Serratura: Sistema con chiusura a cariglione su 4 punti. Non interferisce con lo spazio interno dell’armadio. Serratura DIN standard con perno da 3 mm. Può essere sostituita con inserti standard o Euro-cilindro e maniglia di sollevamento.
  • Piastre inferiori: Consiste di tre o quattro (P> 600) pezzi.
  • Piastra di montaggio: Con doppia piega, scorre in posizione. Regolabile in profondità di passi di 25 mm con l'accessorio MPD02. Fornito all'esterno della confezione.
  • Messa a terra: Tutti i pannelli sono forniti di dispositivi di messa a terra e sono equipaggiati con un bullone di messa a terra.
  • Finitura: Verniciatura a polvere, RAL 7035 bucciato.
  • Protezione: Conforme a IP 55 TYPE 12 IK 10.
  • Specifiche di montaggio: Consegna standard pronta per l'installazione abbinata. Per installazione singola aggiungere le pareti laterali.
  • Fornitura: Struttura con porta, pannello posteriore, tetto, piastre di fondo, piastra di montaggio (non inclusa nella versione PER5) e telaio porta. Per armadi da 400 mm di larghezza non sono inclusi la piastra di montaggio, le piastre di fondo e il telaio della porta. Per contenitori ad altezza di 2200 mm, la consegna comprende due profili CMB montati in profondità. La consegna comprende anche bulloni di messa a terra. Consegnato su un pallet identico alla larghezza dell’armadio per consentirne l'accoppiamento senza rimozione. Tutto il materiale di imballaggio è riciclabile.
Atributo del producto Valor
Altezza (H)1800mm
Larghezza (W)1000mm
Profondità (D)600mm
Piastra di montaggio inclusaSì
Sportello posteriore inclusoNo
Pannello posteriore inclusoSì
Altezza piastra di montaggio1694mm
Larghezza piastra di montaggio894mm
Profondità di montaggio massima559mm
MaterialeAcciaio dolce
FineVerniciato a polvere
ColoreGrigio chiaro
Codice coloreRAL 7035
Spessore del corpo1.5mm
Spessore portiera2mm
Peso136kg
Contenitori per cavi inclusiNo
UPC783510494735
EAN8713574183643
Quantità nella confezione standard1
Quantità nella confezione1

ETIM for MCS18106R5 Sistemi di armadi elettrici (EC000261)

Nome caratteristicalarghezza (EF000008)
Valore caratteristica1000.00 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica1800.00 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica600.00 mm
Nome caratteristicamateriale (EF002169)
Valore caratteristicaSteel
Nome caratteristicaqualità del materiale (EF001257)
Valore caratteristicaOther
Nome caratteristicafinitura della superficie (EF006569)
Valore caratteristicaPowder coating
Nome caratteristicacolore (EF000007)
Valore caratteristicaGrey
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica7035.00
Nome caratteristicaautonomo (EF020363)
Valore caratteristica
Nome caratteristicamodello a parete verticale con presa a pavimento (EF015208)
Valore caratteristica
Nome caratteristicaadatto per montaggio murale (EF000664)
Valore caratteristica
Nome caratteristicamodello d'angolo (EF020814)
Valore caratteristica
Nome caratteristicamontaggio intermedio (EF022994)
Valore caratteristica
Nome caratteristicaaccoppiabile (EF001229)
Valore caratteristica
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicatrue
Nome caratteristicapiastra di montaggio a profondità regolabile (EF006054)
Valore caratteristicatrue
Nome caratteristicaadatto per montaggio a parete (EF007536)
Valore caratteristicafalse
Nome caratteristicafissaggio al palo (EF009582)
Valore caratteristicafalse
Nome caratteristicanumero di porte (EF000122)
Valore caratteristica1.00
Nome caratteristicanumero di serrature (EF000123)
Valore caratteristica1.00
Nome caratteristicaadatto per montaggio metrico (EF005823)
Valore caratteristicafalse
Nome caratteristicatetto inclinato (EF009278)
Valore caratteristicafalse
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicafalse
Nome caratteristicacon porta di visione (EF001089)
Valore caratteristicafalse
Nome caratteristicacon porta di ventilazione (EF006279)
Valore caratteristicafalse
Nome caratteristicacon porta posteriore (EF007381)
Valore caratteristicafalse
Nome caratteristicaresistenza agli urti (EF004293)
Valore caratteristicaIK10
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP55
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica13
Nome caratteristicacapacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986)
Valore caratteristicaNone W
Nome caratteristicacarico max. ammesso dell'armadio secondo IEC 62208 (EF014987)
Valore caratteristicaNone N
Nome caratteristicacarico max. ammesso della porta secondo IEC 62208 (EF014988)
Valore caratteristicaNone N
Nome caratteristicacarico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989)
Valore caratteristicaNone N
