> EATON - MOELLER>Terminali Touch HMI>XV-363-57-C02-A00-1B 197667 ELECTRIC Pannello a sfioramento a infrarossi 5,7" 24 VDC 640 x 480 2x Ethe..
Prodotto precedente Prodotto successivo

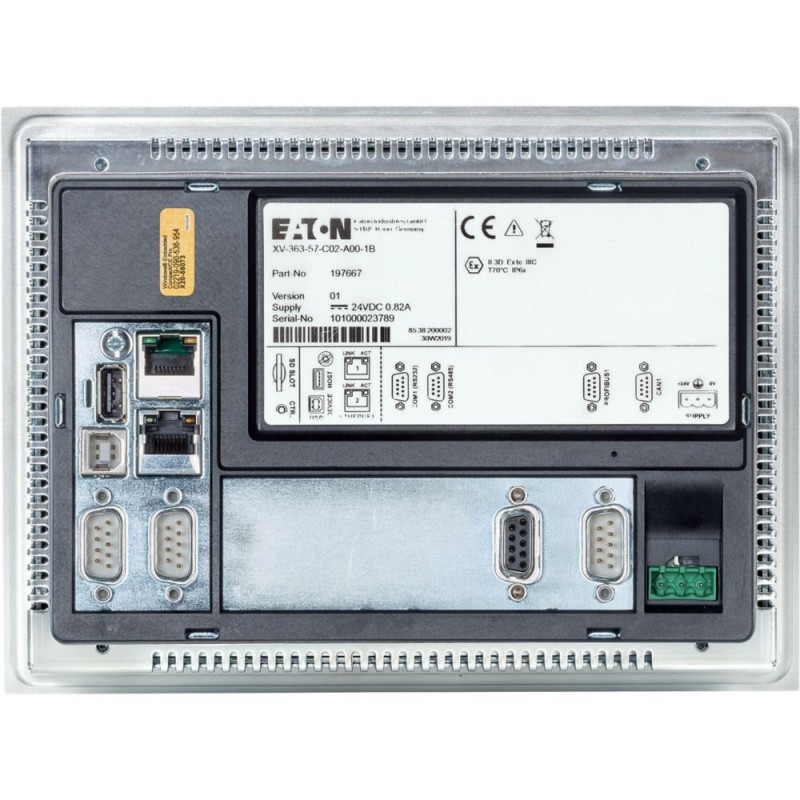

XV-363-57-C02-A00-1B 197667 EATON ELECTRIC Pannello a sfioramento a infrarossi 5,7" 24 VDC 640 x 480 2x Ethe.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XV-363-57-C02-A00-1B 197667 EATON ELECTRIC Pannello a sfioramento a infrarossi 5,7" 24 VDC 640 x 480 2x Ethe..

XV-363-57-C02-A00-1B

197667

EATON-MOELLER

Pannello a sfioramento a infrarossi 5,7" 24 VDC 640 x 480 2x Ethernet 1x RS232

Display single touch

Maggiori dettagli


Terminali Touch HMI

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,322.13
Prezzo unitario: $2,322.13

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Display single touch

Programma di fornitura

Assortimento
XV360 5,7”
Assortimento
XV-363
Funzione
HMI (funzione SPS, installabile a posteriori)
Descrizione
Display single touch serie XV300 basato sulla tecnologia a infrarossi per piastre di montaggio a incasso
Descrizione
Pulpito di comando per l’installazione frontale
Scheda di memoria SD collegabile
Display single touch a infrarossi
2xEthernet,1xRS232,1xRS485,1xCAN,1xDP
24 V DC
Caratteristiche generali della serie
Interfaccia Ethernet
CAN
Dispositivo USB
USB-Host
RS232
RS485
Slot per scheda SD
funzione PLC equipaggiabile successivamente
Display - tipot
Display a colori, TFT
Tecnologia touch
Touch a raggi infrarossi
Numero colori
65535 colori
Risoluzione
640 x 480 Pixel
Progettazione verticale
Sì
Diagonale schermo
5,7 Pollici
Esecuzione
Custodia metallica e parte frontale in vetro nel telaio in alluminio
Sistema operativo
Windows Embedded Compact 7 Pro
licenza PLC
Equipaggiabile successivamente con codice interno 181585 LIC-PLC-A
Certificati di licenza per interfacce onboard
non necessario
interfacce integrate
2 x Ethernet 10/100 Mbps
1 x RS232
1 x RS485
1 x CAN
1 x PROFIBUS
1 x USB-Host 2,0
1 x USB-Device
Esecuzione frontale
Vetro di sicurezza laminato, antiriflesso nel telaio in alluminio
Utilizzo
da incasso
Slot
per scheda SD: 1
Scheda di memoria automazione
Opzionalmente con scheda SD -> codice interno 181638 o 139807
Schede di comunicazione inseribili (optional)
No
Sensore touch
Single-Touchdisplay

Dati tecnici

display
Display - tipot
Display a colori, TFT
Diagonale schermo
5,7 Pollici
Risoluzione
640 x 480 Pixel
Superficie di visualizzazione visibile
115 x 86 mm
Formato
4:3
Numero colori
65535 colori
Rapporto di contrasto
tipico 500:1
Vetro di sicurezza touch a raggi infrarossi
vetro di sicurezza laminato antiriflesso
Comando
Tecnologia
Touch a raggi infrarossi
Sensore touch
Single-Touchdisplay
Sistema
Processore
ARM Cortex-A9 800 MHz
Memoria interna
DRAM: 512 MB RAM
Flash: 1GB SLC
NVRAM: 128kB Retain
Memoria esterna
Scheda SD, tipo: SDSC, SDHC
Raffreddamento
Raffreddamento sistema e CPU senza ventilatore, puramente passivo mediante convezione libera
Memorizzazione transitoria dell'orologio calendarioBatteria (durata)
non sostituibile, BR2330 saldato in
Memorizzazione transitoria dell'orologio calendarioTempo tampone (nello stato a tensione zero)
tip. 10 anni
Progettazione
software di visualizzazione
GALILEO
XSOFT-CODESYS
Software di programmazione PLC
XSOFT-CODESYS-2
XSOFT-CODESYS-3
licenza PLC
Equipaggiabile successivamente con codice interno 181585 LIC-PLC-A
Sistema operativo
Windows Embedded Compact 7 Pro
Interfacce, comunicazione
interfacce integrate
2 x Ethernet 10/100 Mbps
1 x RS232
1 x RS485
1 x CAN
1 x PROFIBUS
1 x USB-Host 2,0
1 x USB-Device
USB-Host
USB 2,0, senza separazione galvanica
Dispositivo USB
USB 2.0, senza separazione galvanica
RS-232
senza separazione galvanica, connettore SUB-D 9 poli, UNC
RS-485
senza separazione galvanica, connettore SUB-D 9 poli, UNC
CAN
senza separazione galvanica, connettore SUB-D 9 poli, UNC
Profibus
Profibus DP, senza separazione galvanica, boccola SUB-D 9 poli, UNC
Slot
per scheda SD: 1
Ethernet
10/100 Mbps
MPI
Sì
Alimentazione
Tensione nominale d'impiego
24 V DC SELV (safety extra low voltage)
Tensione ammessa
Effettiva: 19,2-30,0 V DC (tensione nominale d'impiego -20%/+25%)
Assoluta con ondulazione: 19,2-30,0 V DC
Funzionamento a batteria: 18,0-31,2 V DC (tensione nominale d'impiego -25%/+30%)
35 V DC per una durata < 100ms
Interruzioni di tensione
≤ 10 ms da tensione nominale d'impiego (24 V DC)
5 ms da sottotensione (19,2 V DC) ms
Assorbimento di potenza [Pmax.]
max. 19.5 W
Nota per la dissipazione
Consumo di corrente con 24 V DC
17 W per apparecchio base + 2,5 W per modulo USB
Fusibile
sì (fusibile non accessibile)
Generalità
Esecuzione frontale
Vetro di sicurezza laminato, antiriflesso nel telaio in alluminio
Dimensioni (B x H x P)
212,2 x 156,2 x 67,0 mm
da incasso
Distanza: L x A x T ≥ 30 mm (1,18")
Peso
1.8 kg
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1)
ApprovazioniApprovazioni
EAC
Direttive e normative applicateEMC
2014/30/EU
Direttive e normative applicateImmunità ai disturbi
IEC/EN 61000-6-2
Direttive e normative applicateNorme di prodotto
EN50178/IEC/EN 61131-2
Resistenza agli urti
15g / 11ms g
Caduta libera, imballato
IEC/EN 60068-2-31 m
RoHS
conforme
Compatibilità elettromagnetica (EMC)Soppressione radiodisturbo
Classe A
Condizioni ambientali
Temperatura ambienteIdoneità ai climi
Freddo in base a EN 60068-2-1
Caldo secco secondo IEC 60068-2-2
Caldo umido in base a EN 60068-2-3
Temperatura ambientePressione atmosferica (esercizio)
795 - 1080 hPa
TemperaturaStoccaggio / trasporto [ϑ]
-20 - +60 °C
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C
Umidità dell'aria relativaCondensa
senza condensa
Umidità dell'aria relativaumidità relativa
10 - 95% senza condensa

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
19.5 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Grado di protezione
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1)
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / pannello grafico (EC001412)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Comando e osservazione / Panel (HMI) / Graphic panel (HMI) ([email protected] [AFX016003])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
19.2 - 30 V
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
2
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
3
con interfacce SW
no
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
TFT
con display a colori
sì
numero di colori del display
65536
numero di livelli di grigio/blu del display
0
diagonale schermo
5.7 pollice
numero di pixel orizzontali
640
numero di pixel verticali
480
memoria di progettazione utilizzabile/memoria utente
512000 KByte
con tastiera numerica
sì
con tastiera alfanumerica
sì
numero di tasti funzione programmabili
0
numero dei tasti con LED
0
numero dei tasti di sistema
1
tecnologia touch
touch infrarossi
con indicatore di segnalazione
sì
con sistema di segnalazione (inclusi buffer e conferma)
sì
rappresentazione dei valori del processo (output) possibile
sì
inserimento dei valori del processo (input) possibile
sì
con ricette
sì
numero di livelli, protezione con password
200
output di stampa presente
no
numero di lingue online
100
componenti software aggiuntivi caricabili
sì
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
altri
temperatura d’esercizio
0 - 50
montaggio su guida portante possibile
no
montaggio a parete/diretto possibile
no
adatto per funzioni di sicurezza
no
larghezza frontale
212.2 mm
altezza frontale
156.2 mm
profondità di incasso
63 mm

Dimensioni

2726DIM-51
Pannello touch XV-363-... con diagonale schermo da 5,7”: Installazione
2726DRW-54
a, b, c ≧ 30 mm, ϑ 0 ≦ T ≦ 50 °C
2726DIM-54
2 mm≦d≦5 mm, e=198 mm, f=142 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
XV-363-57-C02-A00-1B 197667 IT_197667.pdf 281 Kbytes XV-363-57-C02-A00-1B 197667 IT_197667.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
