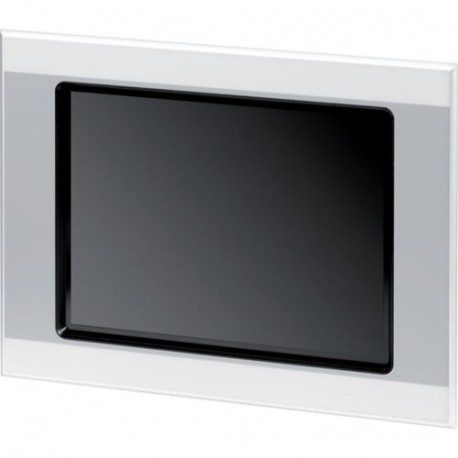

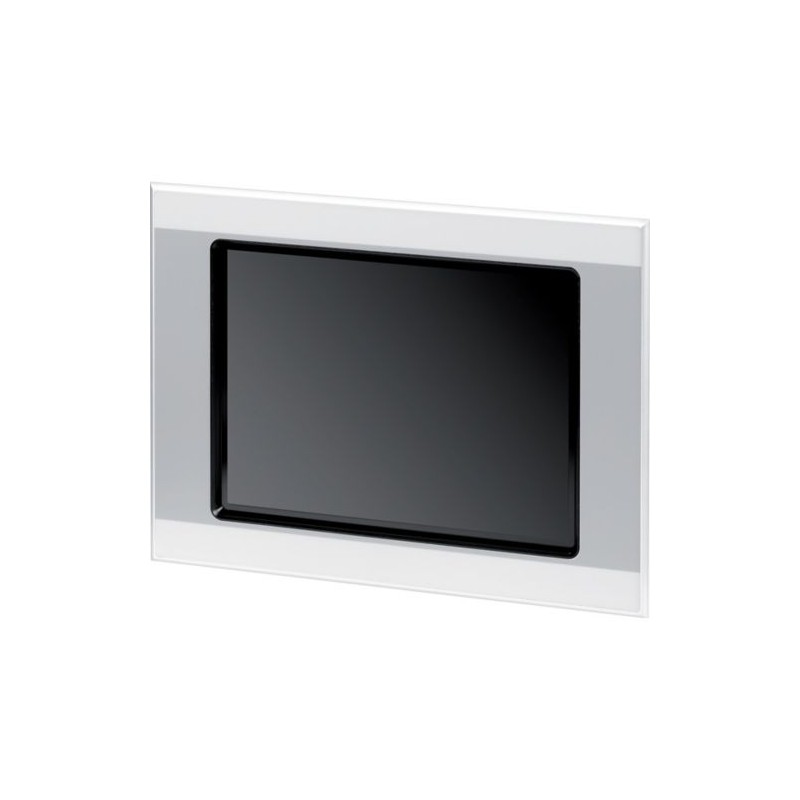

XV-363-12-C00-A00-1B 197666 Y7-197666 EATON ELECTRIC Pannello a sfioramento a infrarossi 12" 24 VDC 800 x 60..
XV-363-12-C00-A00-1B
197666
Y7-197666
EATON-MOELLER
Pannello a sfioramento a infrarossi 12" 24 VDC 800 x 600 2x Ethernet 1x RS232
Eaton XV-363 Single touch display, 12-inch display, 24 VDC, IR, 800 x 600 pixels, 2x Ethernet, 1x RS232, 1x RS485, 1x CAN, PLC function can be fitted by user
touchpad a infrarossi 12.1Z in formato 4:3; unità da incasso; risoluzione 800 x 600 pixel; Può essere utilizzato in modalità verticale o orizzontale; La funzione PLC può essere equipaggiata con l'articolo n. 181585 LIC-PLC-A; vetro stratificato di sicurezza su frontale in alluminio; robusto e facile da pulire; involucro metallico; Slot per schede SD; sistema operativo: Windows Embedded Compact 7 Pro; due interfacce Ethernet indipendenti per l'isolamento sicuro della comunicazione tra computer di livello superiore e il collegamento in rete della macchina; altre interfacce: CAN, RS232, RS485; Host USB 2.0, dispositivo USB; configurabile con Galileo e XSOFT-CODESYS-2/3; licenza runtime integrata per la visualizzazione; Grado di protezione frontale: IP65
sistemi di controllo industriali (PLC) > pannello grafico
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton XV-363 Touch panel
Catalog Number
197666
EAN
7640130099395
Product Length/Depth
361 mm
Product Height
100 mm
Product Width
279 mm
Product Weight
2.2 kg
Certifications
EAC
EN 50178
IEC/EN 61131-2
EN 50178
IEC/EN 61131-2
Catalog Notes
Current consumption at 24 V DC
Model Code
XV-363-12-C00-A00-1B
Features & Functions
Features
Portrait format
RS232
CAN
RS485
Ethernet interface
PLC function can be fitted by user
USB Host
Fanless CPU and system cooling, natural convection-based passive cooling
USB device
Slot for SD card
RS232
CAN
RS485
Ethernet interface
PLC function can be fitted by user
USB Host
Fanless CPU and system cooling, natural convection-based passive cooling
USB device
Slot for SD card
Fitted with:
Message system (incl. buffer and confirmation)
Recipes
1 x USB device (built-in interface)
2 x Ethernet 10/100 Mbps (built-in interface)
Alpha numeric keyboard
1 x USB host 2.0 (built-in interface)
1 x RS232 (built-in interface)
Message indication
1 x RS485 (built-in interface)
Color display
1 x CAN (built-in interfaces)
Numeric keyboard
Recipes
1 x USB device (built-in interface)
2 x Ethernet 10/100 Mbps (built-in interface)
Alpha numeric keyboard
1 x USB host 2.0 (built-in interface)
1 x RS232 (built-in interface)
Message indication
1 x RS485 (built-in interface)
Color display
1 x CAN (built-in interfaces)
Numeric keyboard
Functions
Process value representation (output) possible
Additional software components, loadable
Process default value (input) possible
Additional software components, loadable
Process default value (input) possible
General
Battery runtime
Back-up of real-time clock: BR 2330, non-replaceable (soldered)
Degree of protection
IP20, rear (according to EN 60529-1)
Degree of protection (front side)
IP65
NEMA 12
NEMA 12
Fuse type
Built-in fuse (not accessible)
Model
Metal enclosure and glass front in aluminum frame
Mounting method
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting
Flush mounting
Product category
XV-300
RoHs conformity
Yes
Software
XSOFT-CODESYS, Visualization software, Engineering
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
Type
HMI (SPS function, retrofittable)
Voltage type
DC
Ambient conditions, mechanical
Shock resistance
15 g, 11 ms, Mechanical
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Climatic proofing
Cold to EN 60068-2-1
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 95 % (non-condensing)
Electro magnetic compatibility
Interference immunity
According to EN 61000-6-2
Radio interference class
Class A (EN 55011)
Voltage dips
≤ 10 ms from rated voltage (24 V DC)
5 ms from undervoltage (19.2 V DC)
5 ms from undervoltage (19.2 V DC)
Electrical rating
Permissible voltage
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
35 V DC (for a duration of < 100 ms)
19.2 - 30 V DC, absolute with ripple
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
35 V DC (for a duration of < 100 ms)
19.2 - 30 V DC, absolute with ripple
Power consumption
Max 20.5 W
18 W
18 W
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
19.2 VDC
Supply voltage at DC - max
30 VDC
Communication
Interfaces
USB 2.0 device (not galvanically isolated)
10/100 Mbps Ethernet connection
USB 2.0 host (not galvanically isolated)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
10/100 Mbps Ethernet connection
USB 2.0 host (not galvanically isolated)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Number of slots
1 (for SD-Card)
Protocol
Other bus systems
MODBUS
PROFIBUS
TCP/IP
EtherNet/IP
CAN
EtherCAT
MODBUS
PROFIBUS
TCP/IP
EtherNet/IP
CAN
EtherCAT
Display
Display contrast ratio
500:1
Display size
246 x 185 mm
4:3
4:3
Display type
Laminated safety glass, anti-glare in aluminum frame
TFT
Color display, TFT
TFT
Color display, TFT
Number of colors of the display
65536
Resolution
800 x 600 px
Screen size (diagonal)
12.1 in
Touch technology
Infrared touch
Single-touch display
Laminated safety glass, non-reflective, Infrared touch protective screen
Single-touch display
Laminated safety glass, non-reflective, Infrared touch protective screen
System
Backup time
10 years, typ. (time at zero voltage)
Memory
NVRAM: 128kByte Retain
Flash: 1 GByte SLC
DRAM: 512 MByte RAM
SD card, Type: SDSC, SDHC (external memory)
Flash: 1 GByte SLC
DRAM: 512 MByte RAM
SD card, Type: SDSC, SDHC (external memory)
Memory capacity
512,000 kByte
Operating system
Windows Embedded Compact 7 Pro
Processor
ARM Cortex-A9 800 MHz
Design verification
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Static heat dissipation, non-current-dependent Pvs
20.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 20.5 W |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 2 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 2 |
| con interfacce SW (EF003121) | No |
| supporta il protocollo per EtherCAT (EF017564) | Sì |
| supporta il protocollo per TCP/IP (EF003050) | Sì |
| supporta il protocollo per PROFIBUS (EF003052) | Sì |
| supporta il protocollo per CAN (EF003053) | Sì |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| con display a colori (EF003097) | Sì |
| numero di colori del display (EF003098) | 65536 |
| numero di livelli di grigio/blu del display (EF008515) | 0 |
| diagonale schermo (EF002032) | 12.1 inch |
| numero di pixel orizzontali (EF003099) | 800 |
| numero di pixel verticali (EF003100) | 600 |
| memoria di progettazione utilizzabile/memoria utente (EF003108) | 512000 kByte |
| con tastiera numerica (EF003105) | Sì |
| con tastiera alfanumerica (EF003106) | Sì |
| numero di tasti funzione programmabili (EF003103) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 1 |
| tecnologia tattile (touch) (EF010884) | touch infrarossi |
| con indicatore di segnalazione (EF003109) | Sì |
| con sistema di segnalazione (inclusi buffer e conferma) (EF003110) | Sì |
| rappresentazione dei valori del processo (output) possibile (EF003111) | Sì |
| inserimento dei valori del processo (input) possibile (EF003112) | Sì |
| con ricette (EF003113) | Sì |
| numero di livelli, protezione con password (EF003114) | 200 |
| output di stampa presente (EF003115) | No |
| numero di lingue online (EF003116) | 100 |
| componenti software aggiuntivi caricabili (EF003117) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 12 |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 361.2 mm |
| altezza del fronte (EF003652) | 279.2 mm |
| profondità di montaggio (EF000218) | 63 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-363-12-C00-A00-1B Y7-197666 197666 ES_197664.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
