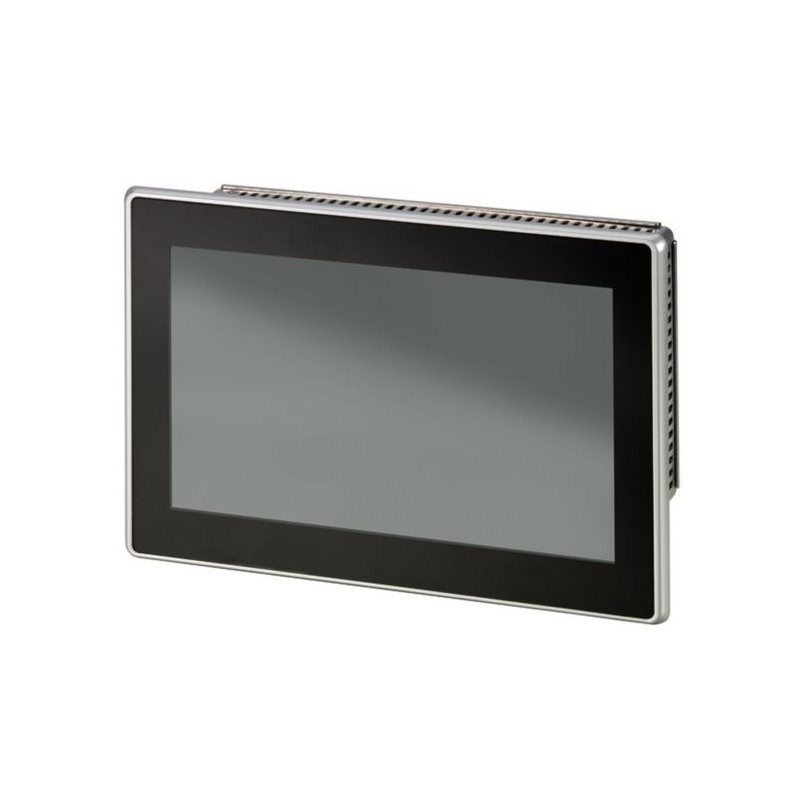

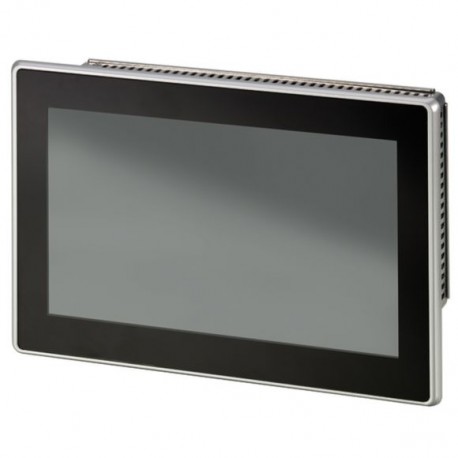

XP-504-10-TERMINAL EP-400137 Y7-400137 EATON ELECTRIC Terminale PC multi-touch capacitivo 10.1"
XP-504-10-TERMINAL
EP-400137
Y7-400137
EATON-MOELLER
Terminale PC multi-touch capacitivo; 10.1"
Eaton Terminal, Capacitive multitouch (PCT), 10.1", 0 x Ethernet, 0 x USB3.0, 0 x RS-232
Terminale, multi-touch capacitivo (PCT), 10.1z, 0 x Ethernet, 0 x USB3.0, 0 x RS-232
sistemi di controllo industriali (PLC) > PC industriale
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Panel PC Eaton XP
Sigla catalogo
EP-400137
EAN
7640130099937
Lunghezza/profondità del prodotto
280.5 mm
Altezza prodotto
199.2 mm
Larghezza prodotto
75 mm
Peso prodotto
2.35 kg
Certificazione/i
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
Codice modello
XP-504-10-TERMINAL
Features & Functions
Materiale custodia
Alluminio (pressofuso)
Caratteristiche
configurazione personalizzata possibile
Dotato di:
touch screen
General
Grado di protezione
NEMA 12
IP65
IP65
Grado di protezione (lato anteriore)
IP65
Categoria di sicurezza rischio esplosioni per polveri
esecuzione antideflagrante per polvere ATEX, II 3D Ex tc IIIC T 70 °C U
Interfacce
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
1 x DVI-I
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
1 x DVI-I
Metodo di montaggio
Montaggio frontale possibile
Categoria prodotto
Panel PC
Tipo
PC industriale
Tipo di tensione
DC
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
45 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
60 °C
Condizioni ambientali
Condensazione: Senza condensa
Temperatura di esercizio - min
0 °C
Temperatura di esercizio - max
45 °C
Electrical rating
Tensione nominale di esercizio
24 V DC (alimentazione - tensione extra bassa di sicurezza)
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
20 VDC
Tensione di alimentazione in DC - max
28 VDC
Display
Illuminazione display
LED
Intensità regolabile tramite software
Intensità regolabile tramite software
Dimensioni di visualizzazione
222,72 x 125,28 mm
16:9
16:9
Tipo display
TFT
Angolo di visualizzazione display
85°/85°/80°/80° (sinistra/destra/su/giù)
Durata
50000 ore (durata retroilluminazione)
Risoluzione pixel
1024 x 600
WSVGA
WSVGA
Dimensione schermo (diagonale)
10.1 in
Tecnologia “touch”
Multi-touch capacitivo (PCT)
Sensore touch del pannello a sfioramento multi-touch
Sensore touch del pannello a sfioramento multi-touch
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
7.2 W
Dissipazione statica, non dipendente da corrente Pvs
7.2 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| adatto per sistema operativo Windows 9x (EF003041) | No |
| adatto per sistema operativo Windows 2000 (EF003043) | No |
| adatto per sistema operativo Windows XP (EF003044) | No |
| adatto per sistema operativo Windows ME (EF003045) | No |
| adatto per sistema operativo Windows CE (EF003046) | No |
| adatto per sistema operativo LINUX (EF003047) | No |
| adatto per sistema operativo Windows Vista (EF007091) | No |
| adatto per sistema operativo Windows 2003 Server (EF007090) | No |
| adatto per sistema operativo Windows 7 (EF008526) | No |
| adatto per il sistema operativo Windows 8 (EF009923) | No |
| adatto per sistema operativo, altri (EF003048) | No |
| sistema operativo preinstallato (EF007535) | senza |
| memoria principale max. (EF003123) | 0 MB |
| grado di protezione (IP) (EF005474) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| temperatura d'esercizio (EF002393) | 0 °C |
| forma di costruzione della scatola (EF004008) | altro |
| con hard disk (EF002000) | No |
| tipo di processore (EF003122) | altro |
| frequenza di clock del processore (EF011957) | 0 GHz |
| con scheda grafica (EF003130) | No |
| con scheda audio (EF003131) | No |
| con lettore ottico (EF012515) | No |
| con unità dischetto (EF003128) | No |
| numero di slot liberi, AGP (EF003133) | 0 |
| numero di slot liberi, PCI (EF003134) | 0 |
| con altri supporti di memoria (EF003129) | No |
| numero di slot liberi, ISA (EF003135) | 0 |
| numero di slot liberi, PC-Card (PCMCIA) (EF003136) | 0 |
| numero di slot liberi, altri (EF003137) | 0 |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | Sì |
| montaggio su rack possibile (EF007018) | No |
| numero di slot per supporto di memorizzazione (EF011958) | 0 |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza (EF000008) | 75 mm |
| altezza (EF000040) | 199.2 mm |
| profondità (EF000049) | 280.5 mm |
| capacità di memoria hard disk (EF004682) | 0 TB |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-504-10-TERMINAL Y7-400137 EP-400137 ES_199996.pdf | 3 Mbytes |
|
