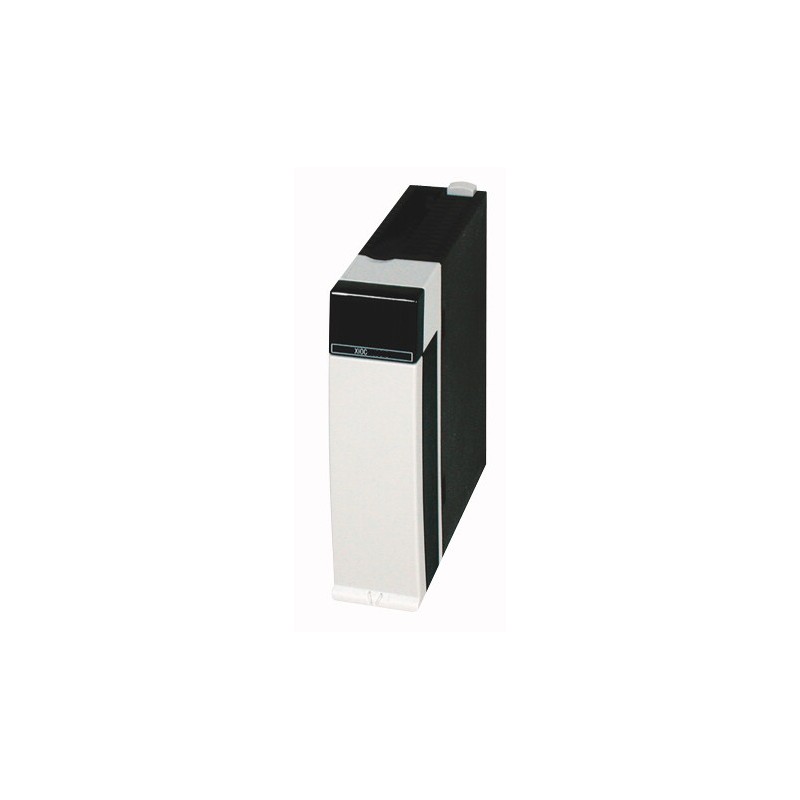

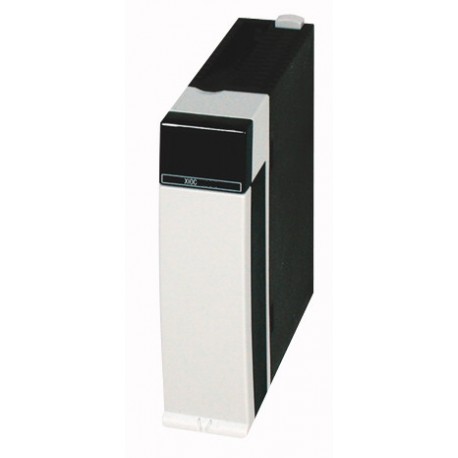

XIOC-4AI-T 289933 4519669 EATON ELECTRIC Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(tipo termoel.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XIOC-4AI-T 289933 4519669 EATON ELECTRIC Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(tipo termoel..

XIOC-4AI-T

289933

4519669

EATON-MOELLER

Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(tipo termoel.K,J,L,B,N,E,R,S,T)

Modulo per XC100/200; 4 ingressi analogici per termocoppia (tipo K, J, L, B,

I controllori modulari programmabili XC100 e XC200 offrono un eccellente livello di scalabilità. Sono disponibili diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC modulari compatti XC152 offrono soluzioni economiche per le attività di automazione grazie alla potenza di calcolo, all'interfaccia SmartWire-DT e a un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo input/output analogico PLC

XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(tipo termoel.K,J,L,B,N,E,R,S,T)
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.

Programma di fornitura

Funzione
Moduli analogici
Sistema di I/O compatto per il collegamento a PLC Modulari XC100/200
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Descrizione
Ingressi
4 ingressi per termoelementi
Tipo K, J, B, N, E, R, S, T

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Categoria di sovratensione/grado di inquinamento
II/2
Classe di protezione
1
Grado di protezione
IP20
Interferenza emessa
DIN/EN 55011/22, Classe A
Peso
0.2 kg
Alimentazione
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Ondulazione residua
≦ 5 %
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Dissipazione massima [Pv]
4.8 W
Ingressi
Numero
4
Tempo di commutazione
≦ 5 ms
Errore totale
±0,5 dal campo di misura %
Sezionamento di potenzialecircuito interno al canale
con fotoaccoppiatori
Sezionamento di potenzialeFra i canali d'ingresso
No
Morsetti di collegamento
Blocco di morsetti ad inserzione
Tensione di alimentazione esterna
24 V DC (-15/+20 %), ca. 0.15 A
Campo di misurazione della temperatura
Tipo K: –-270…1370
Tipo J: –-210…1200
Tipo B: 100…1800
Tipo N: –-270…1300
Tipo E: –-270…1000
Tipo R: –-50…1760
Tipo T: –-200…400 °C
Misurazione della tensione
- 50 mV…50 mV
-100 mV…100 mV
-500 mV…500 mV
-1000 mV…1000 mV
Compensazione dei giunti freddi
sì, integrato
Soppressione della tensione di disturbo
50 Hz, 60 Hz
Unità
0,1 °C, 0,1 F
Risoluzione
16 Bit
Tempo di commutazione
< 1 s
Coefficiente di temperatura
< 200 ppm/°C dal campo di misura
Uscite
Risoluzione
16 Bit
Tempo di commutazione
< 1 s

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / modulo input/output analogico PLC (EC001420)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo d'ingresso/uscita analogico ([email protected] [AKE524014])
numero di ingressi analogici
4
numero di uscite analogiche
0
ingressi analogici configurabili
sì
uscite analogiche configurabili
sì
ingresso, corrente
no
ingresso, tensione
no
ingresso, resistenza
no
ingresso, termometro a resistenza
no
ingresso, termocoppia
sì
segnale d’ingresso configurabile
sì
risoluzione degli ingressi analogici
16 Bit
uscita, corrente
no
uscita, tensione
no
segnale d’uscita configurabile
no
risoluzione delle uscite analogiche
0 Bit
esecuzione del collegamento elettrico
raccordo a vite/molla
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
30 mm
altezza
100 mm
profondità
95 mm

Approvazioni

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

272X107
272X046

ETIM for 289933 Controllori logici programmabili (PLC) (EC001420)
Caratteristica Valore
numero di ingressi analogici (EF001994) 4
numero di uscite analogiche (EF001995) 0
ingressi analogici configurabili (EF008518) Sì
uscite analogiche configurabili (EF008519) Sì
ingresso, corrente (EF003204) No
ingresso, tensione (EF003205) No
ingresso, resistenza (EF003206) No
ingresso, termometro a resistenza (EF003207) No
ingresso, termocoppia (EF003208) Sì
segnale d'ingresso configurabile (EF003209) Sì
risoluzione degli ingressi analogici (EF003575) 16 Bit
uscita, corrente (EF003212) No
uscita, tensione (EF003213) No
segnale d'uscita configurabile (EF003214) No
risoluzione delle uscite analogiche (EF003577) 0 Bit
tipo di collegamento elettrico (EF003961) raccordo a vite/molla
adatto per funzioni di sicurezza (EF001597) No
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) senza
risorsa corrispondente (Ex ia) (EF004141) No
risorsa corrispondente (Ex ib) (EF004142) No
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
larghezza (EF000008) 30 mm
altezza (EF000040) 95 mm
profondità (EF000049) 100 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-4AI-T 4519669 289933 IT_289933.pdf 175 Kbytes XIOC-4AI-T 4519669 289933 IT_289933.pdf
