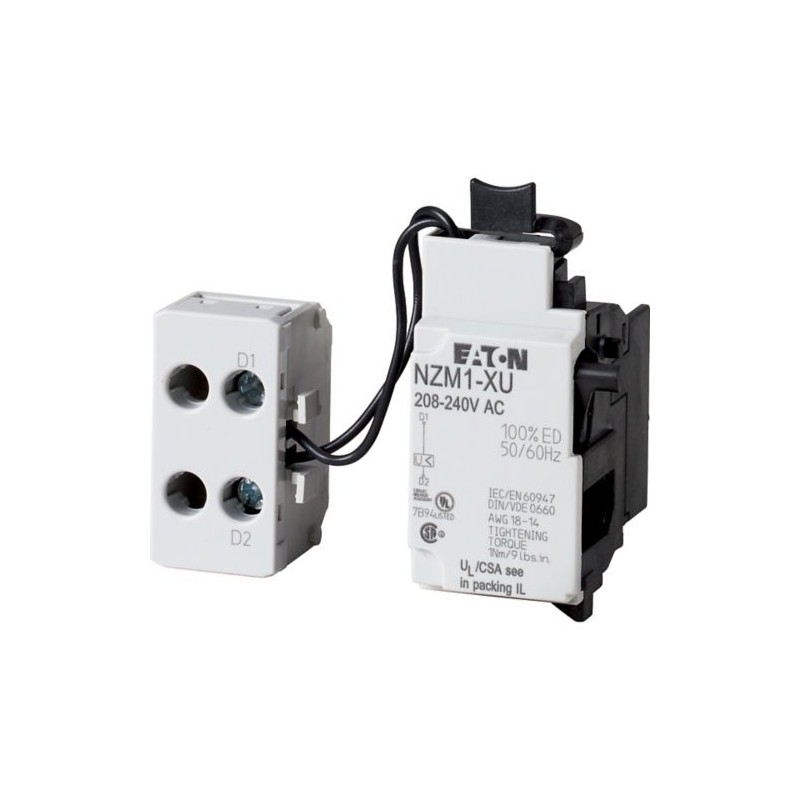

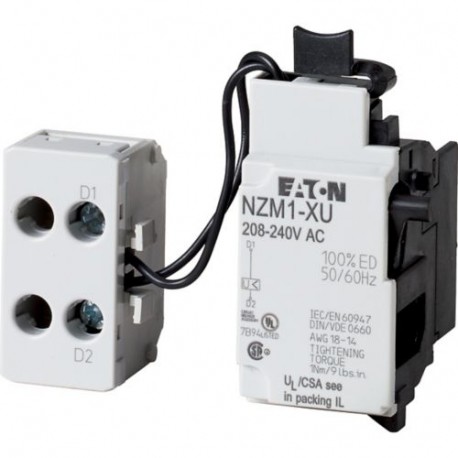

NZM1-XU600AC 259448 Y7-259448 EATON ELECTRIC Sganciatore di minima tensione, 600VAC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XU600AC 259448 Y7-259448 EATON ELECTRIC Sganciatore di minima tensione, 600VAC

NZM1-XU600AC

259448

Y7-259448

EATON-MOELLER

Sganciatore di minima tensione, 600VAC

Bobina minima, 600VAC

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Disconnessione non ritardata dell'interruttore automatico NZM o dell'interruttore-sezionatore N quando la tensione di controllo scende al di sotto del 35-70% US. Da utilizzare con dispositivi di arresto di emergenza in combinazione con il pulsante di arresto di emergenza. Quando lo sganciatore a bassa tensione è diseccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. I trigger di sottotensione non possono essere installati contemporaneamente a NZM. -XHIV.. contatto ausiliario precoce o NZM. -XA.. Rilascio bypass. Può essere utilizzato per: NZM1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $159.98
Prezzo unitario: $159.98
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sganciatore di minima tensione, 600VAC
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: interruzione istantanea di interruttori automatici di potenza NZM o di sezionatori di potenza N con abbassamento della tensione di comando sotto 35-70% US. Impiegabile per la funzione d'arresto d'emergenza in combinazione con pulsante di arresto d'emergenza. se lo sganciatore di minima tensione non è alimentato, la chiusura sull'interruttore viene impedita in modo sicuro. Lo sganciatore di minima tensione non è montabile contemporaneamente con il contatto ausiliario anticipato NZM...-XHIV... o con lo sganciatore a lancio di corrente NZM...-XA... Utilizzabile per NZM1(-4)1, N(S)1(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Sganciatore di minima tensione
accessori
Sganciatori di minima tensione
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM1
Descrizione
Interruzione istantanea di interruttori automatici di potenza NZM o di sezionatori di potenza N con abbassamento della tensione di comando sotto 35 - 70% US.
Da utilizzare con dispositivi di arresto d’emergenza in connessione con un pulsante di arresto d’emergenza.
Se lo sganciatore di sottotensione è spento, previene il contatto accidentale con i contatti primari dell’interruttore acceso.
Lo sganciatore di minima tensione non è montabile contemporaneamente con il contatto ausiliario anticipato NZM...-XHIV... o con lo sganciatore a lancio di corrente NZM...-XA...
Tipo di collegamento
con blocco morsetti sul lato interruttore sinistro
Contatti ausiliari
senza contatto ausiliario
Tensione di comando nominale [Us]
600 V 50/60 Hz V
utilizzo con
NZM1(-4), N(S)1(-4)

Dati tecnici

Sganciatori di minima tensione
Tensione nominale di alimentazione [Us]Tensione alternata [Us]
600-600 V AC
Tensione nominale di alimentazione [Us]Tensione di comando nominale [Us]
600 V 50/60 Hz V
Campo di funzionamentoTensione di diseccitazione
0.35 - 0.7 x Us
Campo di funzionamentoTensione di eccitazione [x Uc]
0.85 - 1.1
Potenza assorbitaTensione alternataPotenza di eccitazione AC
1.5 VA
Potenza assorbitaTensione alternatain ritenuta AC
1.5 VA
Potenza assorbitaTensione continuaPotenza di eccitazione DC
0.8 W
Potenza assorbitaTensione continuain ritenuta DC
0.8 W
Massimo tempo di apertura (tempo di reazione fino all'apertura dei contatti principali)
19 ms
Tempo minimo di comando
10 - 15 ms
Sezioni di collegamento
Rigido/flessibile, con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
1 x (18 - 14)
2 x (18 - 14) AWG

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Bobina minima tensione (EC001022)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento sottotensione (ecl@ss13-27-37-04-17 [AKF015018])
Tensione di alimentazione pilota nominale per AC 50 Hz
600 - 600 V
Tensione di alimentazione pilota nominale per AC 60 Hz
600 - 600 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Tipo di tensione per l’azionamento
AC
Esecuzione del collegamento elettrico
Raccordo a vite
Numero di contatti di chiusura
0
Numero di contatti di riposo
0
Numero di contatti invertitori
0
Ritardato
No
Adatto per disgiuntore
No
Adatto per interruttore di carico
Si
Adatto per salvamotore
No
Adatto per relè di sovraccarico
No

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

ETIM for 259448 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 600 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 600 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XU600AC Y7-259448 259448 IT_259448.pdf 116 Kbytes NZM1-XU600AC Y7-259448 259448 IT_259448.pdf
