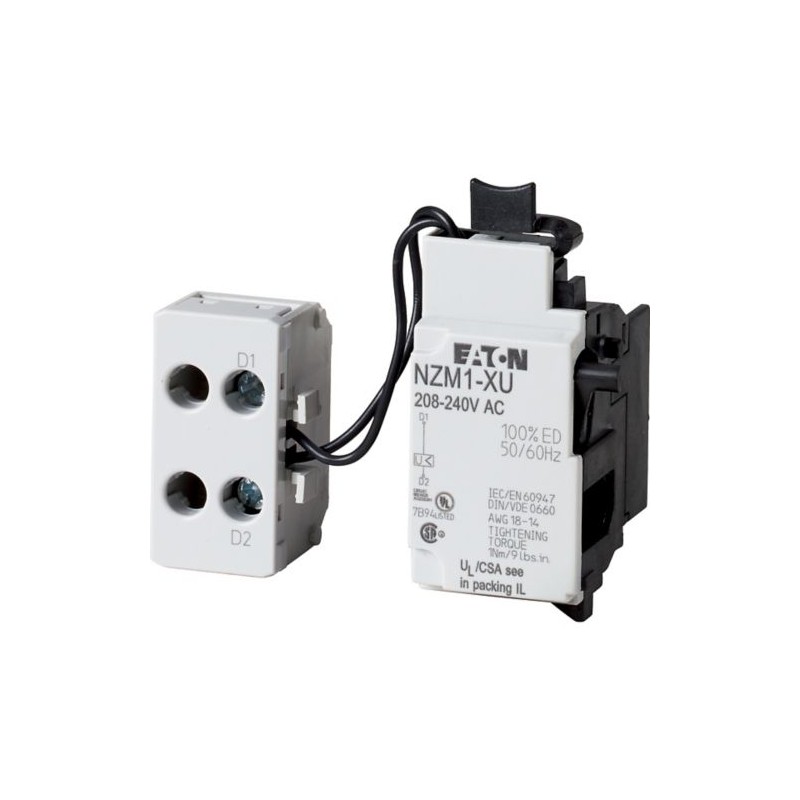

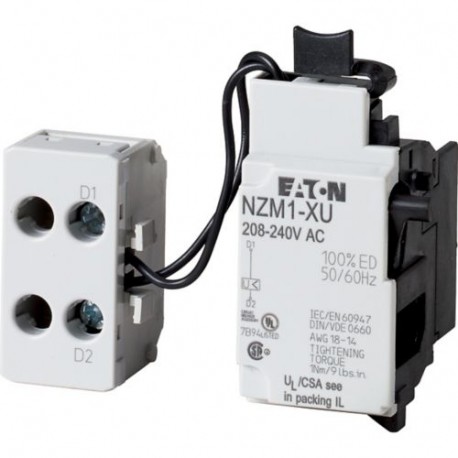

NZM1-XU60DC 259454 Y7-259454 EATON ELECTRIC Sganciatore di minima tensione, 60VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XU60DC 259454 Y7-259454 EATON ELECTRIC Sganciatore di minima tensione, 60VDC

NZM1-XU60DC

259454

Y7-259454

EATON-MOELLER

Sganciatore di minima tensione, 60VDC

Bobina minima, 60 V DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 60 V DC, 1

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Disconnessione non ritardata dell'interruttore automatico NZM o dell'interruttore-sezionatore N quando la tensione di controllo scende al di sotto del 35-70% US. Da utilizzare con dispositivi di arresto di emergenza in combinazione con il pulsante di arresto di emergenza. Quando lo sganciatore a bassa tensione è diseccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. I trigger di sottotensione non possono essere installati contemporaneamente a NZM. -XHIV.. contatto ausiliario precoce o NZM. -XA.. Rilascio bypass. Può essere utilizzato per: NZM1 (-4), N1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $159.52
Prezzo unitario: $159.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
259454
EAN
4015082594541
Lunghezza/profondità del prodotto
37 mm
Altezza prodotto
66 mm
Larghezza prodotto
32 mm
Peso prodotto
0.044 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
CSA (File No. 22086)
CE marking
CSA certified
CSA (Class No. 1437-01)
IEC60947
UL (File No. E140305)
UL listed
UL489
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
Codice modello
NZM1-XU60DC

Specifiche del prodotto

Utilizzato con
NZM1(-4), N1(-4)
Tipo
Accessorio Sganciatore di minima tensione
Caratteristiche speciali
Scollegamento istantaneo dell'interruttore automatico NZM o del sezionatore N quando la tensione di comando scende al di sotto del 35-70% US. Da utilizzare con dispositivi di arresto d’emergenza in collegati a un pulsante d’emergenza. Se la bobina di apertura di minima tensione non è alimentata, previene il contatto accidentale con i contatti primari dell'interruttore automatico acceso. Gli sganciatori di minima tensione non possono essere installati in concomitanza con NZM...-XHIV... contatto ausiliario anticipato NZM...-XHIV... o NZM...-XA... sganciatore a lancio di corrente.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a bullone
Carcassa
NZM1
Tempo minimo di comando - max
15 ms
Tempo minimo di comando - min
10 ms
Numero di contatti (contatti normalmente aperti)
0
Tempo di reazione
19 ms
Potenza di inserzione assorbita ad AC (sgancio sottotensione)
1.5 VA
Potenza di inserzione assorbita a DC (sgancio sottotensione)
0.8 W
Tolleranza della tensione - max
1.1
Tolleranza della tensione - min
.85
Tensione di alimentazione di controllo nominale
60 V DC
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Adatto per
interruttore
Tipo connessione
Con morsettiera sul lato interruttore sinistro
Tipo di tensione
CA
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - max
0,7 x Us
Tensione di diseccitazione dello sganciatore di minima tensione AC/DC - min
0,35 x Us
Capacità morsetti (conduttore pieno/flessibile)
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
18 - 14 AWG (1x) a sganciatore a lancio di corrente
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
18 - 14 AWG (2x) a sganciatore a lancio
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
Consumo energetico
1,5 VA (AC ritenuta)
0.8 W (DC di tenuta)
Tensione di alimentazione di controllo nominale (Us), DC - max
60 V
Tensione di alimentazione di controllo nominale (Us), DC - min
60 V
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A
Tensione nominale di comando (contatti relè)
60 V DC

ETIM for 259454 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 60 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XU60DC Y7-259454 259454 IT_259454.pdf 115 Kbytes NZM1-XU60DC Y7-259454 259454 IT_259454.pdf
