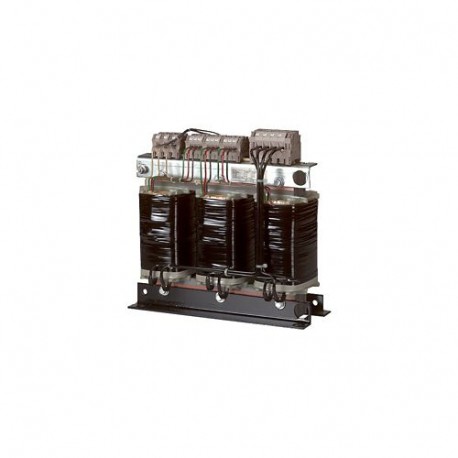

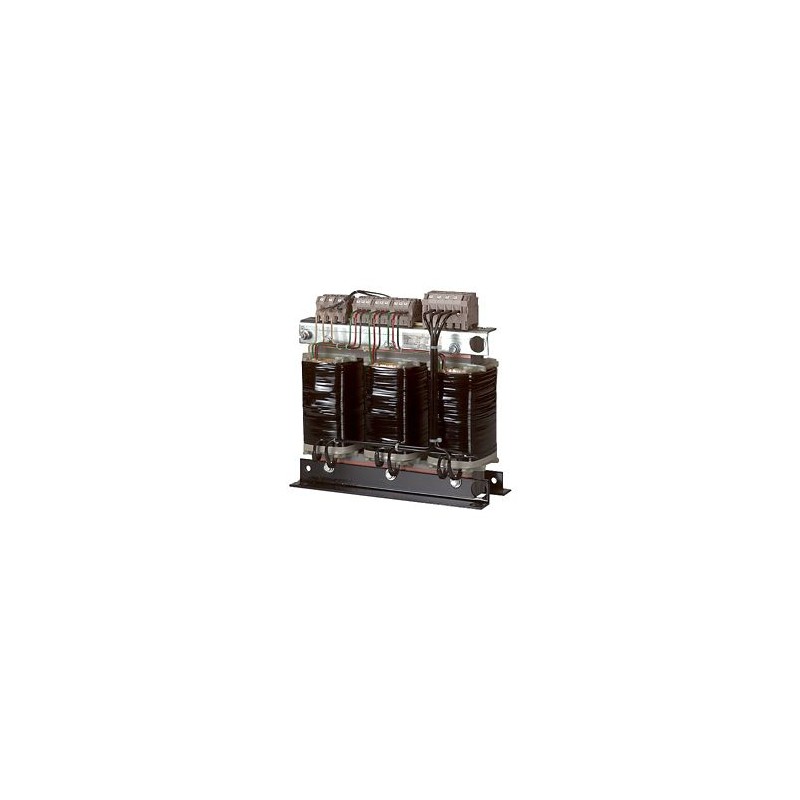

DTZ6,3(*/*)* 914810 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 6.3kVA, tensione.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DTZ6,3(*/*)* 914810 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 6.3kVA, tensione..

DTZ6,3(*/*)*

914810

-

EATON-MOELLER

Trasformatore di comando-sezionamento-sicurezza trifase, 6.3kVA, tensione speciale

Trasformatore trifase di controllo, isolamento e sicurezza; 6,3 kVA; Tensione personalizzabile

Trasformatore di comando-sezionamento-sicurezza trifase, 6.3 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V

Maggiori dettagli


apparecchi elettrici a bassa tensione > trasformatore di controllo trifase

Trasformatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,762.26
Prezzo unitario: $1,762.26

Quantità Prezzo
1+$1,762.26
2+$1,762.26
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Trasformatore di comando-sezionamento-sicurezza trifase, 6.3 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V
Trasformatore di comando trifase costruito secondo VDE 0550, VDE 0550 parte1, IEC/EN 61558-2-2, VDE0570 parte 2-2 come trasformatore di sicurezza VDE 0570 parte 2-6 e come trasformatore d'isolamento VDE 0570 parte 2-4, UL 506, CSA 22.2 No.66, OVE. tensione nominale d'ingresso selezionabile da 50-950V +- 5%, tensione nominale di uscita selezionabile di 18,5 – 1000 potenza nominale 6,3 kVA (*/*) = simbolo per tensione nominale di ingresso /tensione nominale di uscita

Programma di fornitura

Assortimento
Trasformatori di comando trifase DTZ
tensione nominale d'ingresso
50 – 950± 5 % V
Tensione nominale di uscita
50 – 950 V
Potenza nominale
6.3 kVA
Potenza di breve durata
15.7 kVA
Cu factor
12,00 kg
Note
  • I trasformatori con tensioni d'uscita nominali ≦ 50 V possono essere utilizzati come trasformatori di sicurezza secondo IEC/EN 61558.
  • UL/CSA solo fino a 600 V primari e secondari (incluse prese).
  • Custodie IP65 su richiesta

Durante l'ordine aggiungere alla denominazione tipo i seguenti dati:

DTZ0,1(*/*)*

1° simbolo ≙ tensione nominale d'ingresso

2° simbolo ≙ tensione nominale di uscita

3° simbolo ≙ gruppo di collegamento

Esempio di ordinazione
  • tipo desiderato: DTZ0,1
  • Tensione nominale di entrata desiderata 200 V
  • Tensione nominale di uscita desiderata 18,5 V
  • Gruppo di collegamento desiderato Dy(n)5

La denominazione tipo corretta è

DTZ0,1(200/18,5)DY(N)5

derivazioni supplementari ￫ 931897

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
236 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / trasformatore di comando trifase (EC002485)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Trasformatore, Convertitore / Trasformatore Di Comando / Trasformatore in aria trifase ([email protected] [AAB619015])
eseguito come trasformatore di sicurezza
sì
eseguito come trasformatore di separazione
sì
eseguito come trasformatore a risparmio energetico
no
tensione primaria 1
50 - 950 V
tensione primaria 2
50 - 950 V
tensione primaria 3
50 - 950 V
tensione primaria 4
50 - 950 V
tensione primaria 5
50 - 950 V
tensione primaria 6
50 - 950 V
tensione primaria 7
0 - 0 V
tensione primaria 8
0 - 0 V
tensione primaria 9
0 - 0 V
tensione primaria 10
0 - 0 V
tensione secondaria 1
18.5 - 1000 V
tensione secondaria 2
18.5 - 1000 V
tensione secondaria 3
18.5 - 1000 V
tensione secondaria 4
18.5 - 1000 V
tensione secondaria 5
18.5 - 1000 V
tensione secondaria 6
18.5 - 1000 V
tensione secondaria 7
0 - 0 V
tensione secondaria 8
0 - 0 V
tensione secondaria 9
0 - 0 V
tensione secondaria 10
0 - 0 V
Tipo funzionamento
altri
potenza nominale
6300 VA
classe del materiale isolante secondo IEC 85
B
resistente a corto circuito
no
tensione di corto circuito relativa Uk
2 %
materiale del conduttore
rame
larghezza
300 mm
altezza
296 mm
profondità
210 mm
grado di protezione (IP)
IP00
tipo di protezione (NEMA)
altri

Approvazioni

Product Standards
UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking
UL File No.
E167225
UL Category Control No.
XPTQ2, XPTQ8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
–
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP00, UL/CSA Type: -

Dimensioni

390X136
① Sono valide le dimensioni della tensione nominale d'impiego superiore
② Morsetti ≦ 25 A
③ Terminali di collegamento > 63 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
DTZ6,3(*/*)* - 914810 IT_914810.pdf 235 Kbytes DTZ6,3(*/*)* - 914810 IT_914810.pdf
