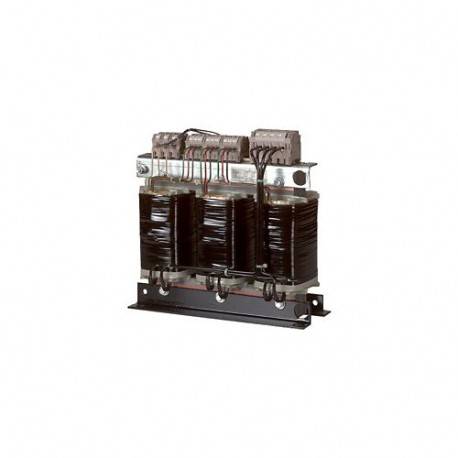

DTZ20(*/*)* 914815 Y7-914815 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 20kVA, ..

DTZ20(*/*)*

914815

Y7-914815

EATON-MOELLER

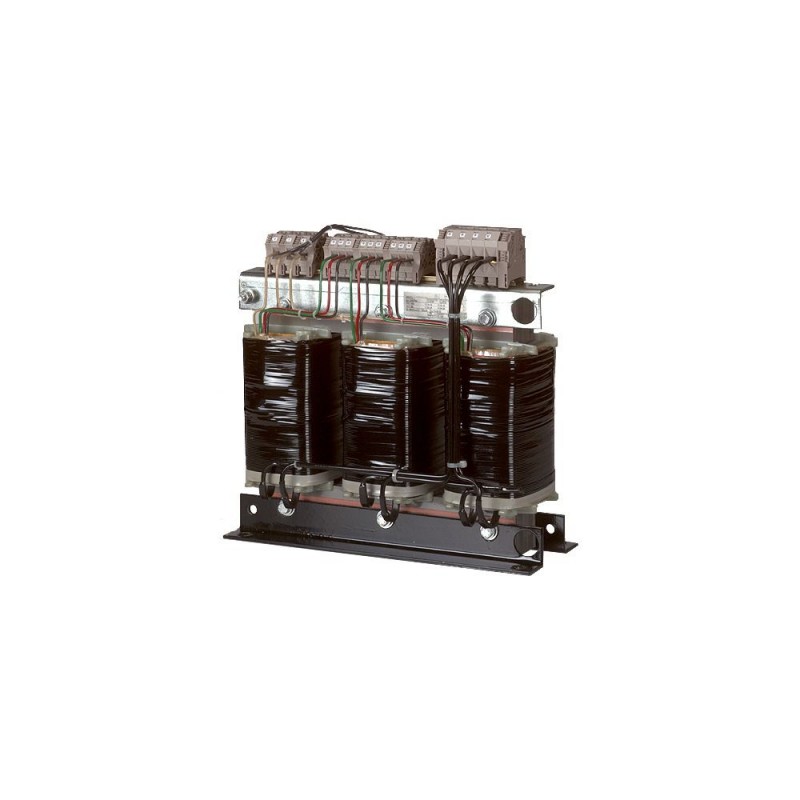

Trasformatore di comando-sezionamento-sicurezza trifase, 20kVA, tensione speciale

Trasformatore trifase di controllo, isolamento e sicurezza; 20 kVA; Tensione personalizzabile

Trasformatore di comando-sezionamento-sicurezza trifase, 20 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V

Trasformatore di comando trifase realizzato secondo VDE 0550, VDE 0550 parte 1, IEC/EN 61558-2-2, VDE0570 parte 2-2 come trasformatore di sicurezza VDE 0570 parte 2-6 e come trasformatore di isolamento VDE 0570 parte 2-4, OVE. Tensione di ingresso nominale selezionabile di 50-950 V +-5%, tensione di uscita nominale selezionabile tra 18,5 e 1000 potenza nominale 20 kVA (*/*) = carattere jolly per tensione di ingresso nominale / tensione di uscita nominale

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo trifase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Trasformatore di comando-sezionamento-sicurezza trifase, 20 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V
Trasformatore di comando trifase costruito secondo VDE 0550, VDE 0550 parte1, IEC/EN 61558-2-2, VDE0570 parte 2-2 come trasformatore di sicurezza VDE 0570 parte 2-6 e come trasformatore d'isolamento VDE 0570 parte 2-4, OVE. tensione nominale d'ingresso selezionabile da 50-950V +- 5%, tensione nominale di uscita selezionabile di 18,5 – 1000 potenza nominale 20 kVA (*/*) = simbolo per tensione nominale di ingresso /tensione nominale di uscita

Programma di fornitura

Assortimento
Trasformatori di comando trifase DTZ
tensione nominale d'ingresso
50 – 950± 5 % V
Tensione nominale di uscita
50 – 950 V
Potenza nominale
20 kVA
Potenza di breve durata
50 kVA
Cu factor
45,00 kg
Note
  • I trasformatori con tensioni d'uscita nominali ≦ 50 V possono essere utilizzati come trasformatori di sicurezza secondo IEC/EN 61558.
  • Custodie IP65 su richiesta

Durante l'ordine aggiungere alla denominazione tipo i seguenti dati:

DTZ0,1(*/*)*

1° simbolo ≙ tensione nominale d'ingresso

2° simbolo ≙ tensione nominale di uscita

3° simbolo ≙ gruppo di collegamento

Esempio di ordinazione
  • tipo desiderato: DTZ0,1
  • Tensione nominale di entrata desiderata 200 V
  • Tensione nominale di uscita desiderata 18,5 V
  • Gruppo di collegamento desiderato Dy(n)5

La denominazione tipo corretta è

DTZ0,1(200/18,5)DY(N)5

derivazioni supplementari ￫ 931897

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
540 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Trasformatore di controllo trifase (EC002485)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Trasformatore, Convertitore / Trasformatore Di Comando / Trasformatore in aria trifase (ecl@ss13-27-03-13-01 [AAB619020])
Eseguito come trasformatore di sicurezza
Si
Eseguito come trasformatore di separazione
Si
Eseguito come trasformatore a risparmio energetico
No
Tensione primaria 1
50 - 950 V
Tensione primaria 2
50 - 950 V
Tensione primaria 3
50 - 950 V
Tensione primaria 4
50 - 950 V
Tensione primaria 5
50 - 950 V
Tensione primaria 6
50 - 950 V
Tensione primaria 7
0 - 0 V
Tensione primaria 8
0 - 0 V
Tensione primaria 9
0 - 0 V
Tensione primaria 10
0 - 0 V
Tensione secondaria 1
18.5 - 1000 V
Tensione secondaria 2
18.5 - 1000 V
Tensione secondaria 3
18.5 - 1000 V
Tensione secondaria 4
18.5 - 1000 V
Tensione secondaria 5
18.5 - 1000 V
Tensione secondaria 6
18.5 - 1000 V
Tensione secondaria 7
0 - 0 V
Tensione secondaria 8
0 - 0 V
Tensione secondaria 9
0 - 0 V
Tensione secondaria 10
0 - 0 V
Tipo funzionamento
Altro
Potenza nominale
20000 VA
Classe del materiale isolante secondo IEC 85
B
Resistente a corto circuito
No
Tensione di corto circuito relativa Uk
3.5 %
Materiale del conduttore
Rame
Larghezza
mm
Altezza
434 mm
Profondità
251 mm
Grado di protezione (IP)
IP00
Tipo di protezione (NEMA)
Altro

Approvazioni

Product Standards
IEC/EN 61558-2-2; CE marking
UL File No.
–
UL Category Control No.
XPTQ2, XPTQ8
CSA File No.
–
CSA Class No.
–
North America Certification
–
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP00, UL/CSA Type: -

ETIM for 914815 Apparecchi elettrici a bassa tensione (EC002485)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) Sì
versione trasformatore di separazione (EF007238) Sì
versione trasformatore a risparmio energetico (EF007005) No
tensione primaria 1 (EF006125) 50 V
tensione primaria 2 (EF006126) 50 V
tensione primaria 3 (EF006127) 50 V
tensione primaria 4 (EF007410) 50 V
tensione primaria 5 (EF007411) 50 V
tensione primaria 6 (EF007412) 50 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 18.5 V
tensione secondaria 2 (EF007474) 18.5 V
tensione secondaria 3 (EF007475) 18.5 V
tensione secondaria 4 (EF007476) 18.5 V
tensione secondaria 5 (EF007477) 18.5 V
tensione secondaria 6 (EF007478) 18.5 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
tipo di circuito (EF002960) altro
potenza assegnata (EF007051) 20000 VA
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) No
tensione di corto circuito relativa Uk (EF007452) 3.5 %
materiale del conduttore (EF001622) rame
larghezza (EF000008) 450 mm
altezza (EF000040) 434 mm
profondità (EF000049) 251 mm
grado di protezione (IP) (EF005474) IP00
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DTZ20(*/*)* Y7-914815 914815 IT_914815.pdf 113 Kbytes DTZ20(*/*)* Y7-914815 914815 IT_914815.pdf
