> EATON - MOELLER>Trasformatori >DTZ16(*/*)* 914814 Y7-914814 ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 16 kVA,..
Prodotto precedente Prodotto successivo

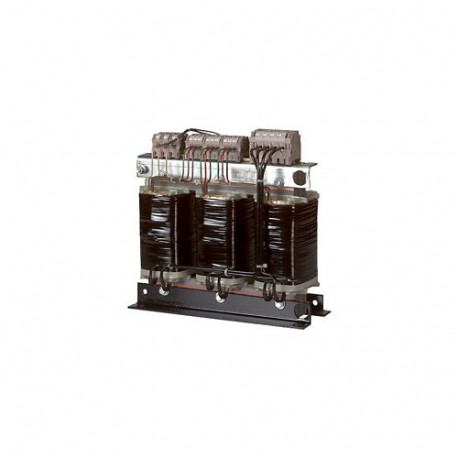

DTZ16(*/*)* 914814 Y7-914814 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 16 kVA,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DTZ16(*/*)* 914814 Y7-914814 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 16 kVA,..

DTZ16(*/*)*

914814

Y7-914814

EATON-MOELLER

Trasformatore di comando-sezionamento-sicurezza trifase, 16 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V

Trasformatore trifase di controllo, isolamento e sicurezza; 16 kVA; Tensione personalizzabile

Trasformatore di comando trifase realizzato secondo VDE 0550, VDE 0550 parte 1, IEC/EN 61558-2-2, VDE0570 parte 2-2 come trasformatore di sicurezza VDE 0570 parte 2-6 e come trasformatore di isolamento VDE 0570 parte 2-4, OVE. Tensione di ingresso nominale selezionabile di 50-950 V +-5%, tensione di uscita nominale selezionabile tra 18,5 e 1000 Potenza nominale 16 kVA (*/*) = carattere jolly per tensione di ingresso nominale / tensione di uscita nominale

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo trifase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series DTZ Control transformer
Catalog Number
914814
Product Length/Depth
221 mm
Product Height
434 mm
Product Width
450 mm
Product Weight
95 kg
Certifications
IEC/EN 61558-2-2
CE
UL Category Control No.: XPTQ2, XPTQ8
Model Code
DTZ16(*/*)*

Specifiche del prodotto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Primary voltage 1 - max
950 V
Primary voltage 1 - min
50 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
950 V
Primary voltage 2 - min
50 V
Primary voltage 3 - max
950 V
Primary voltage 3 - min
50 V
Primary voltage 4 - max
950 V
Primary voltage 4 - min
50 V
Primary voltage 5 - max
950 V
Primary voltage 5 - min
50 V
Primary voltage 6 - max
950 V
Primary voltage 6 - min
50 V
Primary voltage 7 - max
0 V
Built as
Isolating transformer
Safety transformer
Conductor material
Copper
Degree of protection
IP00
NEMA Other
Insulation material type (IEC 85)
B
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated operational current for specified heat dissipation (In)
0 A
Rated power
16000 VA
Secondary voltage 1 - max
1000 V
Secondary voltage 1 - min
18.5 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
1000 V
Secondary voltage 2 - min
18.5 V
Secondary voltage 3 - max
1000 V
Secondary voltage 3 - min
18.5 V
Secondary voltage 4 - max
1000 V
Secondary voltage 4 - min
18.5 V
Secondary voltage 5 - max
1000 V
Secondary voltage 5 - min
18.5 V
Secondary voltage 6 - max
1000 V
Secondary voltage 6 - min
18.5 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-time rating
40 kVA
Static heat dissipation, non-current-dependent Pvs
520 W
Voltage rating - max
600 V
Product category
Three-phase DTZ control transformers
Relative short-circuit voltage
4.5 %
Suitable for
Branch circuits, (UL/CSA)
Wiring system
Other

ETIM for 914814 Apparecchi elettrici a bassa tensione (EC002485)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) Sì
versione trasformatore di separazione (EF007238) Sì
versione trasformatore a risparmio energetico (EF007005) No
tensione primaria 1 (EF006125) 50 V
tensione primaria 2 (EF006126) 50 V
tensione primaria 3 (EF006127) 50 V
tensione primaria 4 (EF007410) 50 V
tensione primaria 5 (EF007411) 50 V
tensione primaria 6 (EF007412) 50 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 18.5 V
tensione secondaria 2 (EF007474) 18.5 V
tensione secondaria 3 (EF007475) 18.5 V
tensione secondaria 4 (EF007476) 18.5 V
tensione secondaria 5 (EF007477) 18.5 V
tensione secondaria 6 (EF007478) 18.5 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
tipo di circuito (EF002960) altro
potenza assegnata (EF007051) 16000 VA
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) No
tensione di corto circuito relativa Uk (EF007452) 4.5 %
materiale del conduttore (EF001622) rame
larghezza (EF000008) 450 mm
altezza (EF000040) 434 mm
profondità (EF000049) 221 mm
grado di protezione (IP) (EF005474) IP00
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DTZ16(*/*)* Y7-914814 914814 IT_914814.pdf 113 Kbytes DTZ16(*/*)* Y7-914814 914814 IT_914814.pdf
