EATON - MOELLERTrasformatori DTZ0,1(*/*)* 914799 Y7-914799 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 100VA,..

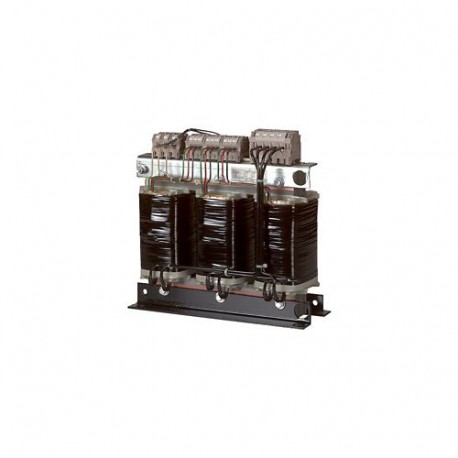

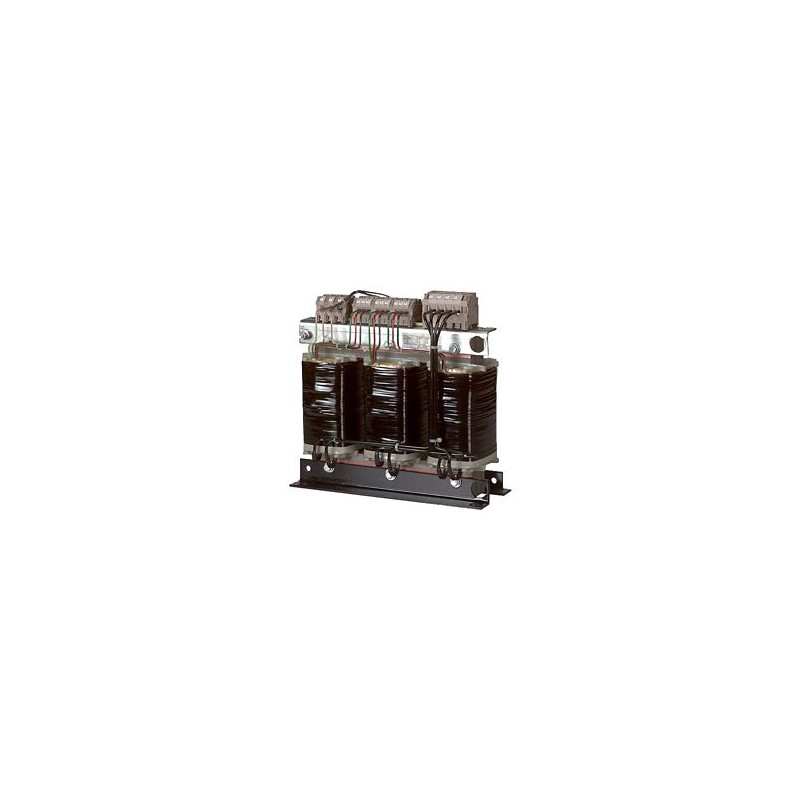

EATON - MOELLER DTZ0,1(*/*)* 914799 Y7-914799 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

DTZ0,1(*/*)* 914799 Y7-914799 EATON ELECTRIC Trasformatore di comando-sezionamento-sicurezza trifase, 100VA,..

Riferimento: DTZ0,1(*/*)*

Codice: 914799

Numero di catalogo: Y7-914799

Produttore: EATON - MOELLER

Descrizione:

Trasformatore di comando-sezionamento-sicurezza trifase, 100VA, tensione speciale
Trasformatore trifase di controllo, isolamento e sicurezza; 100 VA; Tensione personalizzabile
Eaton Moeller® series DTZ Three-phase control isolating safety transformer, 0.1 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 18.5 – 1000 V
Trasformatore di controllo trifase realizzato secondo VDE 0550, VDE 0550 parte 1, IEC/EN 61558-2-2, VDE0570 parte 2-2 come trasformatore di sicurezza VDE 0570 parte 2-6 e come trasformatore di isolamento VDE 0570 parte 2-4, UL 506, CSA 22.2 No.66, OVE. Tensione di ingresso nominale selezionabile di 50-950 V +-5%, tensione di uscita nominale selezionabile tra 18,5 e 1000 Potenza nominale 0,1 kVA (*/*) = carattere jolly per tensione di ingresso nominale / tensione di uscita nominale

Categorie:

  • Apparecchi elettrici a bassa tensione > trasformatore di controllo trifase
  • EATON - MOELLER > Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller® series DTZ Control transformer
Catalog Number
914799
Product Length/Depth
65 mm
Product Height
134 mm
Product Width
125 mm
Product Weight
1.9 kg
Certifications
CSA-C22.2 No. 66
UL5085-1
CSA-C22.2 No. 66.1-06
UL File No.: E167225
CE
UL report applies to both US and Canada
IEC/EN 61558-2-2
UL Category Control No.: XPTQ2, XPTQ8
CSA-C22.2 No. 66.2-06
UL Recognized
Certified by UL for use in Canada
UL 5085-2
UL 506
Model Code
DTZ0,1(*/*)*

Specifiche del prodotto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Primary voltage 1 - max
950 V
Primary voltage 1 - min
50 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
950 V
Primary voltage 2 - min
50 V
Primary voltage 3 - max
950 V
Primary voltage 3 - min
50 V
Primary voltage 4 - max
950 V
Primary voltage 4 - min
50 V
Primary voltage 5 - max
950 V
Primary voltage 5 - min
50 V
Primary voltage 6 - max
950 V
Primary voltage 6 - min
50 V
Primary voltage 7 - max
0 V
Built as
Isolating transformer
Safety transformer
Conductor material
Copper
Degree of protection
IP00
NEMA Other
Insulation material type (IEC 85)
B
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated operational current for specified heat dissipation (In)
0 A
Rated power
100 VA
Secondary voltage 1 - max
1000 V
Secondary voltage 1 - min
18.5 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
1000 V
Secondary voltage 2 - min
18.5 V
Secondary voltage 3 - max
1000 V
Secondary voltage 3 - min
18.5 V
Secondary voltage 4 - max
1000 V
Secondary voltage 4 - min
18.5 V
Secondary voltage 5 - max
1000 V
Secondary voltage 5 - min
18.5 V
Secondary voltage 6 - max
1000 V
Secondary voltage 6 - min
18.5 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-time rating
0.2 kVA
Static heat dissipation, non-current-dependent Pvs
33 W
Voltage rating - max
600 V
Product category
Three-phase DTZ control transformers
Relative short-circuit voltage
15 %
Suitable for
Branch circuits, (UL/CSA)
Wiring system
Other

ETIM for 914799 Apparecchi elettrici a bassa tensione (EC002485)

Nome caratteristicaversione trasformatore di sicurezza (EF007235)
Valore caratteristicaSì
Nome caratteristicaversione trasformatore di separazione (EF007238)
Valore caratteristicaSì
Nome caratteristicaversione trasformatore a risparmio energetico (EF007005)
Valore caratteristicaNo
Nome caratteristicatensione primaria 1 (EF006125)
Valore caratteristica50 V
Nome caratteristicatensione primaria 2 (EF006126)
Valore caratteristica50 V
Nome caratteristicatensione primaria 3 (EF006127)
Valore caratteristica50 V
Nome caratteristicatensione primaria 4 (EF007410)
Valore caratteristica50 V
Nome caratteristicatensione primaria 5 (EF007411)
Valore caratteristica50 V
Nome caratteristicatensione primaria 6 (EF007412)
Valore caratteristica50 V
Nome caratteristicatensione primaria 7 (EF007413)
Valore caratteristica0 V
Nome caratteristicatensione primaria 8 (EF007414)
Valore caratteristica0 V
Nome caratteristicatensione primaria 9 (EF007415)
Valore caratteristica0 V
Nome caratteristicatensione primaria 10 (EF007409)
Valore caratteristica0 V
Nome caratteristicatensione secondaria 1 (EF007472)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 2 (EF007474)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 3 (EF007475)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 4 (EF007476)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 5 (EF007477)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 6 (EF007478)
Valore caratteristica18.5 V
Nome caratteristicatensione secondaria 7 (EF007479)
Valore caratteristica0 V
Nome caratteristicatensione secondaria 8 (EF007480)
Valore caratteristica0 V
Nome caratteristicatensione secondaria 9 (EF007481)
Valore caratteristica0 V
Nome caratteristicatensione secondaria 10 (EF007473)
Valore caratteristica0 V
Nome caratteristicatipo di circuito (EF002960)
Valore caratteristicaaltro
Nome caratteristicapotenza assegnata (EF007051)
Valore caratteristica100 VA
Nome caratteristicaclasse del materiale isolante secondo IEC 85 (EF007299)
Valore caratteristicaB
Nome caratteristicaresistente a corto circuito (EF007332)
Valore caratteristicaNo
Nome caratteristicatensione di corto circuito relativa Uk (EF007452)
Valore caratteristica15 %
Nome caratteristicamateriale del conduttore (EF001622)
Valore caratteristicarame
Nome caratteristicalarghezza (EF000008)
Valore caratteristica125 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica134 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica65 mm
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
